Seite 7

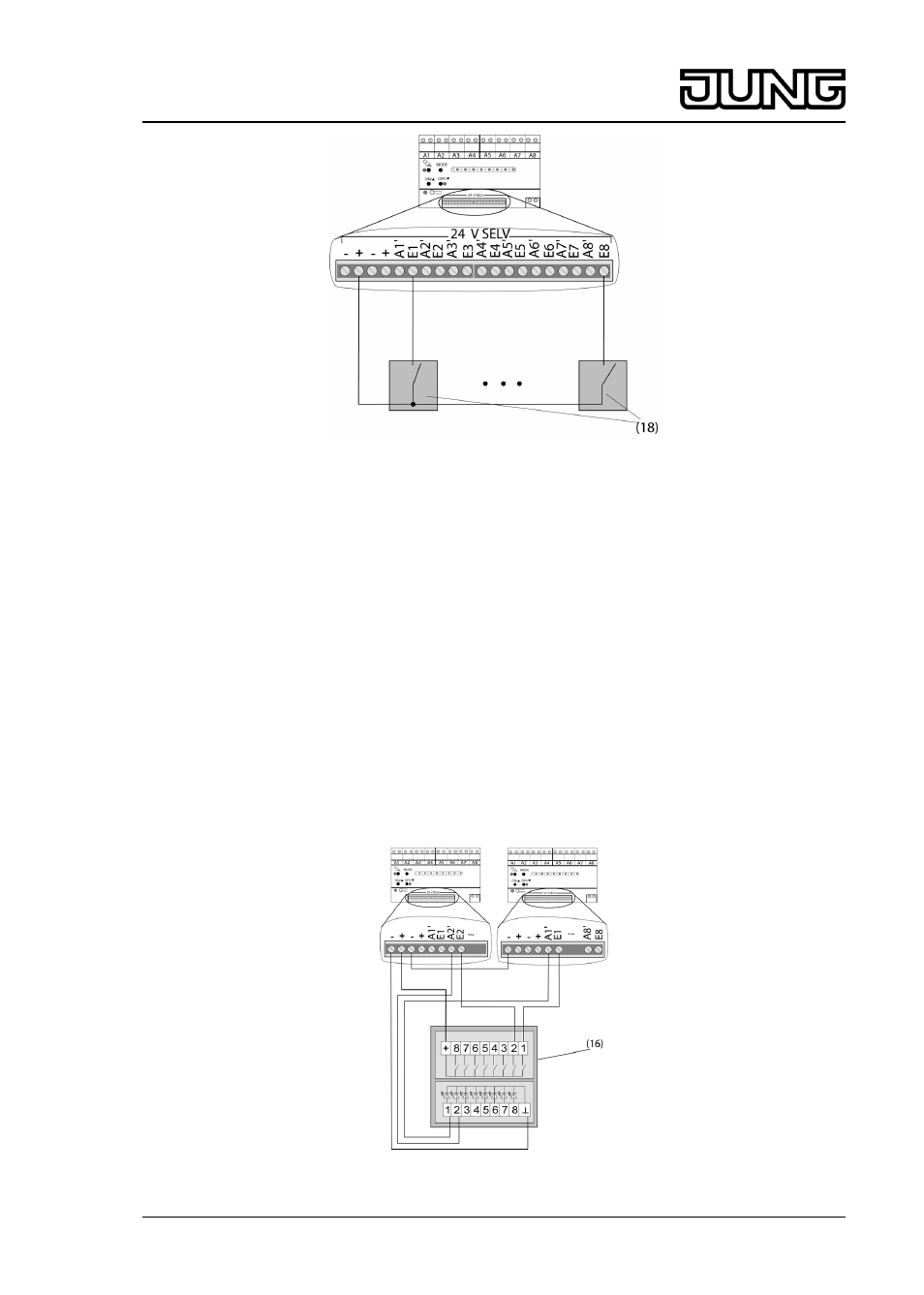

Bild 7: Anschlussbeispiel unbeleuchtete Installationstaster
Abschluss von einem Tastsensor 24 V oder Tastsensor-Modul 24 V an mehrere
Relaisstationen
Bei Betrieb mit Tastsensoren 24 V oder Tastsensor-Modulen 24 V können diese an bis zu vier
Relaisstationen angeschlossen werden. Dazu muss der Minuspol der einzelnen Relaistationen
miteinander verbunden werden. Es können z. B. mit einem Tastsensor 24 V Lastausgänge von
mehreren Relaisstationen geschaltet werden (Bild 8) oder eine Zentralsteuerung von mehreren
Relaisstationen realisiert werden (Bild 9).
Anschlussbeispiel mit einem Tastsensor 24 V an zwei Relaisstationen. Hier schaltet Kanal 1
des Tastsensors 24 V Lastausgang A1 der rechten Relaisstation und Kanal 2 Lastausgang A2
der linken Relaisstation (Bild 8).
Anschlussbeispiel Zentralsteuerung. Für das Beispiel muss an beiden Relaisstationen die
Zentralfunktion eingeschaltet sein (siehe Kapitel 5.2. Inbetriebnahme).
o Tastsensor 24 V gemäß Anschlussbeispiel anschließen. Hier schaltet Kanal 7 des
Tastsensors 24 V Zentral EIN und Kanal 8 Zentral Aus (Bild 9).
i Die Rückmelde LED der Tastsensoren 24 V werden nur an die Ansteuerausgänge einer
Relaisstation angeschlossen. Diese Relaistation gibt dann stellvertretend für alle
Relaistationen den Zustand der Lastausgänge an.
Bild 8: Anschlussbeispiel mit einem Tastsensor 24 V an zwei Relaisstationen
