Technische Daten beachten, insbesondere maximale Anzahl Sensormodule und Tastsensor-
Module, Belastbarkeit der Ansteuerausgänge und Schalteingänge.
o Bedienstellen gemäß Anschlussbeispielen anschließen (Bild 5), (Bild 6) oder (Bild 7).

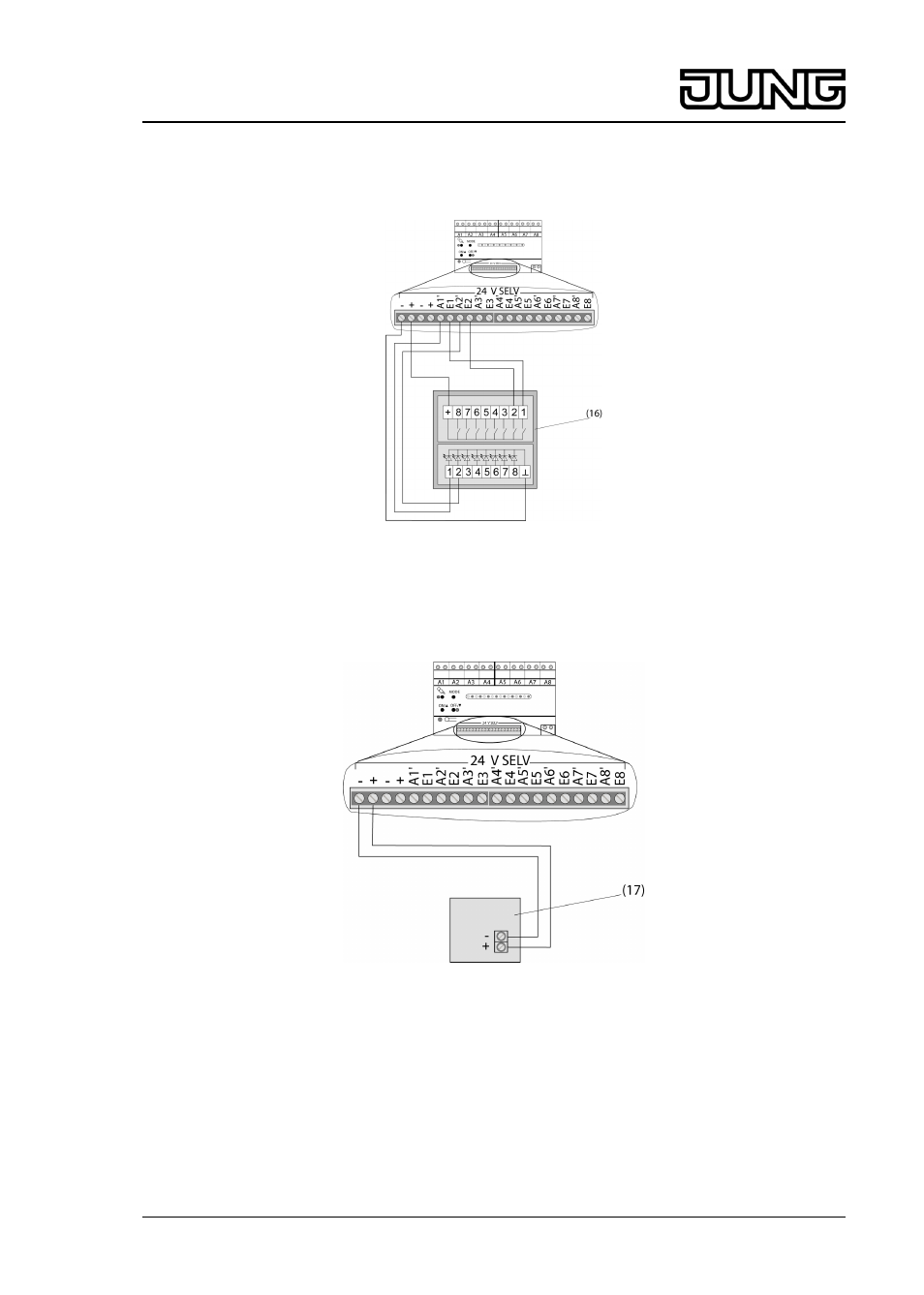

Bild 5: Anschlussbeispiel mit einem Tastsensor 24 V 4fach, Tastsensor-Modul 24 V 4fach
i Der Übersichtlichkeit halber sind in nur die ersten beiden Kanäle angeschlossen. Weitere
Kanäle sinngemäß ergänzen. Für einen vollständigen Anschluss wird eine 18-adrige
Leitung benötigt.
Bild 6: Anschlussbeispiel Sensormodul oder Tastsensor-Modul
6/13 82556943
J:0082556943 01.10.2012
Licht-Management
Relaisstation Universal 8fach
