Seite 5

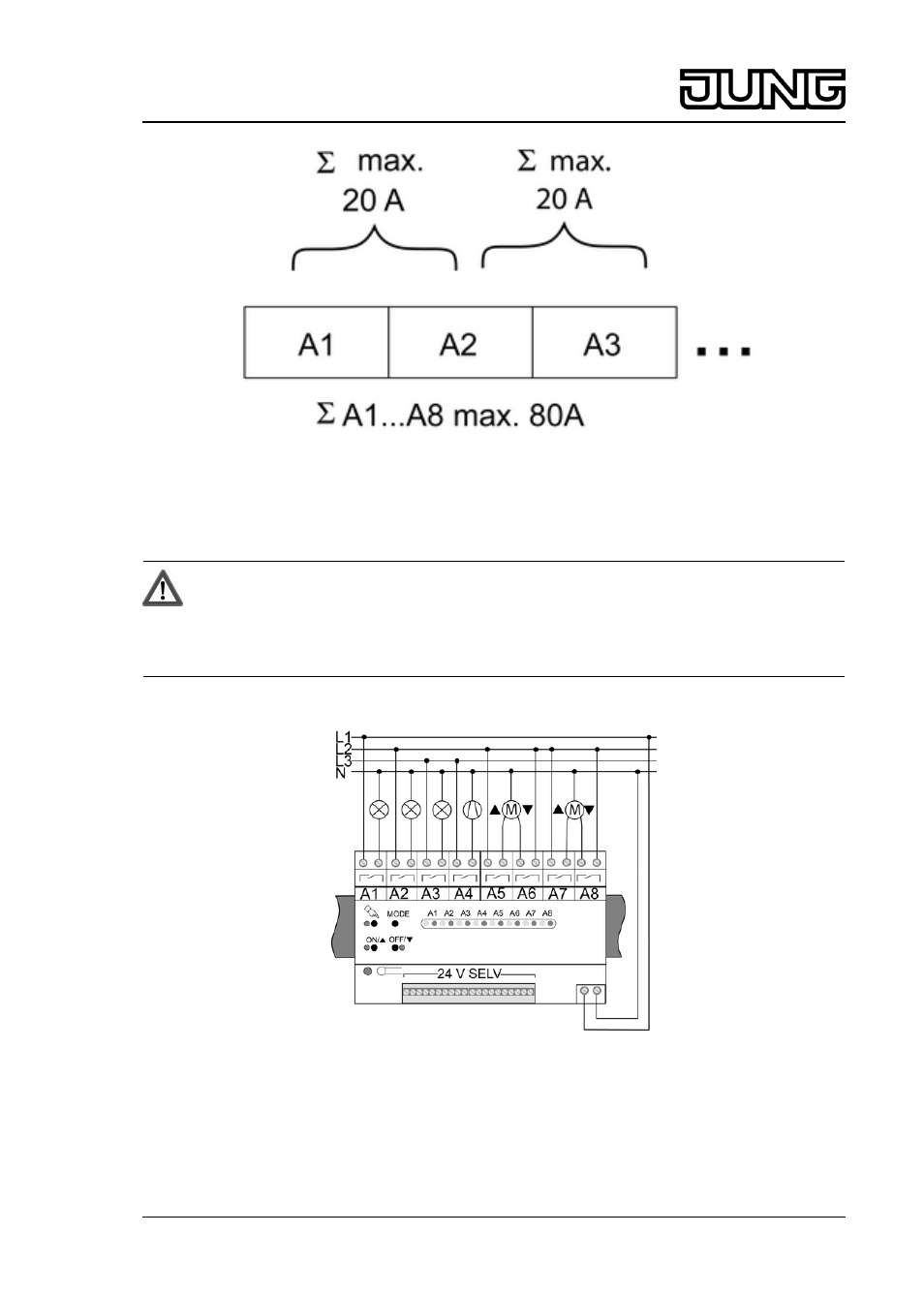

Bild 3: Strombelastbarkeit Lastausgänge
i Im Jalousiebetrieb bilden jeweils zwei benachbarte Lastausgänge einen Jalousieausgang.
Der jeweils linke Lastausgang A1, A3, ... ist für die Aufwärts-Richtung, der jeweils rechte
Lastausgang A2, A4, ... ist für die Abwärts-Richtung bestimmt.
VORSICHT!
Unzulässige Erwärmung bei zu hoher Belastung des Gerätes.
Das Gerät und die angeschlossenen Leitungen können im Anschlussbereich
beschädigt werden.
Maximale Strombelastbarkeit nicht überschreiten.
o Lasten gemäß Anschlussbeispiel anschließen (Bild 4).
Bild 4: Anschlussbeispiel Netzspannung und Lasten
Bedienstelle anschließen
Die Bedienung erfolgt mit den unter Zubehör genannten Geräten.
Bei Betrieb mit Sensormodulen (17) oder Tastsensor-Modulen (17) keine anderen
Bedienstellen, wie Tastsensoren 24 V (16), Tastsensor-Module 24 V (16) und unbeleuchteten
Installationstaster (18), an die Relaisstation anschliessen.
5/13
82556943
J:0082556943
01.10.2012
Licht-Management
Relaisstation Universal 8fach
