Temperatur-Mangement Raumtemperaturregler
Art.-Nr.:TR231U, TR241U, TR236U, TR246U
..TR231PL.., TR236PL.., TR..231.., TR..241.., TR..236.., TR..246..
Montagehöhe
: ca. 1,5 m über dem Fußboden
In eine Gerätedose nach DIN 49073 montieren.

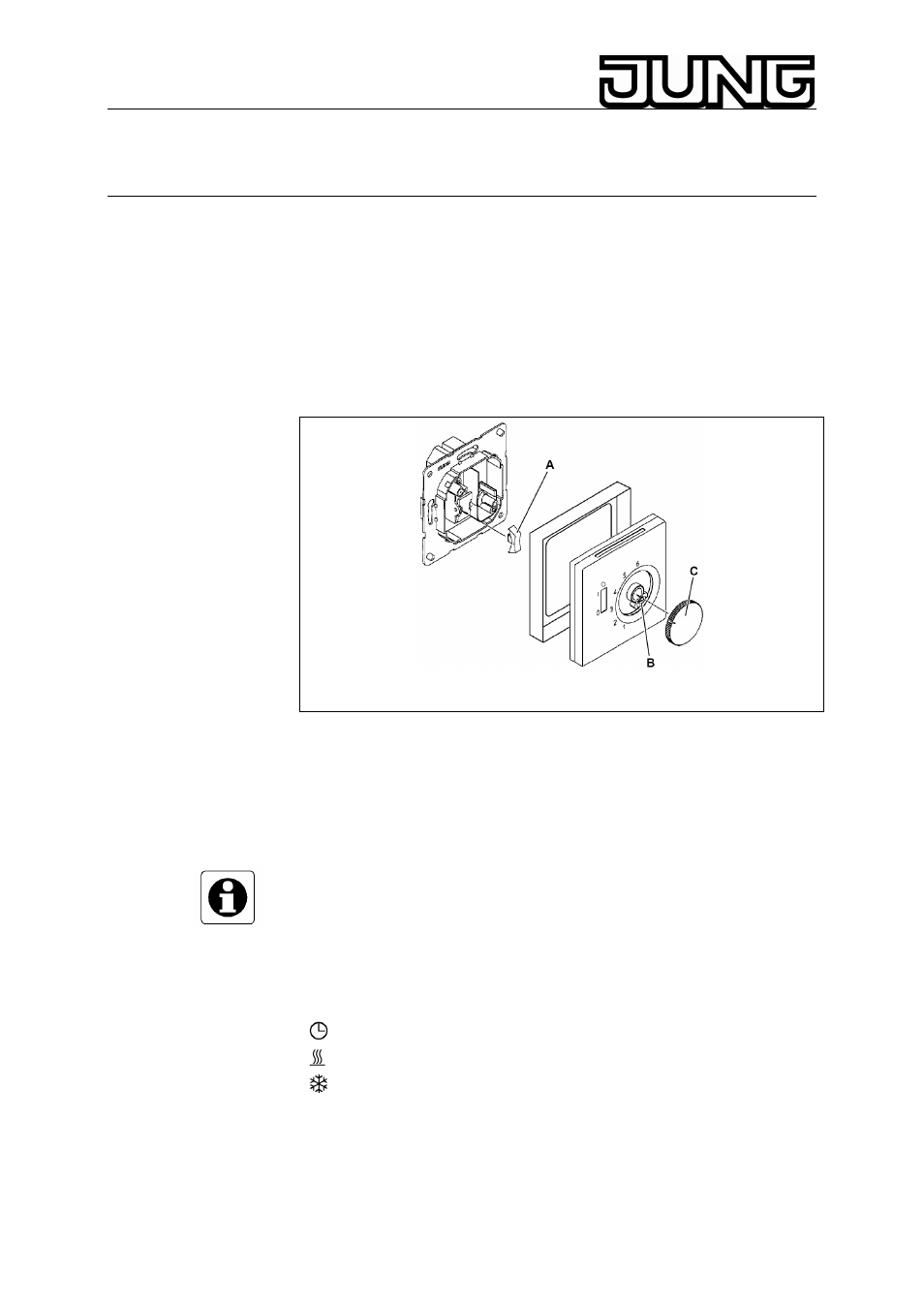

a) Einstellknopf abziehen
Deckelschrauben lösen
Deckel abziehen
b) Elektrischer Anschluss gemäß Schaltbild
c) Gehäusedeckel mit Schraubrahmen aufsetzen.
Gehäusedeckel links oben in Gehäuseunterteil einrasten und
Schraube eindrehen.
Einstellknopf aufstecken
Abb.
c
Bei einer eventuellen Demontage heben Sie zur Erleichterung den
Gehäusedeckel und Schalterrahmen vorsichtig zusammen ab.
4. Anschluss
1. Schließen Sie alle Leitungen nach dem jeweiligen Schaltbild an.
(Abb.
2
oder Abb.
3
)
.
Hinweis:
Achten Sie darauf, dass der N-Leiter an Klemme N angeschlossen wird.
Geschieht das nicht, ergeben sich große Temperaturschwankungen.
Leiterquerschnitt: 1 bis 2,5 mm² Massivleiter.
Symbole im Schaltbild
L
= L-Leiter, Außenleiter (Phase)
N
= N-Leiter
= Anschluss für Uhrsignal zur Temperaturabsenkung
=
Heizen
=
Kühlen
RF
= Widerstand für thermische Rückführung
TA
= Widerstand für Nachtabsenkung der Raumtemperatur
2. Stecken Sie die Wippe (A in Abb.
c
) auf den Schalter im UP-Einsatz.
3. Setzen Sie die Abdeckung zusammen mit dem Rahmen auf den UP-
Einsatz. Die Abdeckung muss links oben im Einsatz einrasten.
