Temperatur-Mangement Raumtemperaturregler
Art.-Nr.:TR231U, TR241U, TR236U, TR246U
..TR231PL.., TR236PL.., TR..231.., TR..241.., TR..236.., TR..246..
4. Drehen Sie die Schraube (B) ein.
5. Stecken Sie den Einstellknopf (C) auf.
TR 231 U / TR 241 U
Öffnerkontakt 1polig+ Ein-/Ausschalter

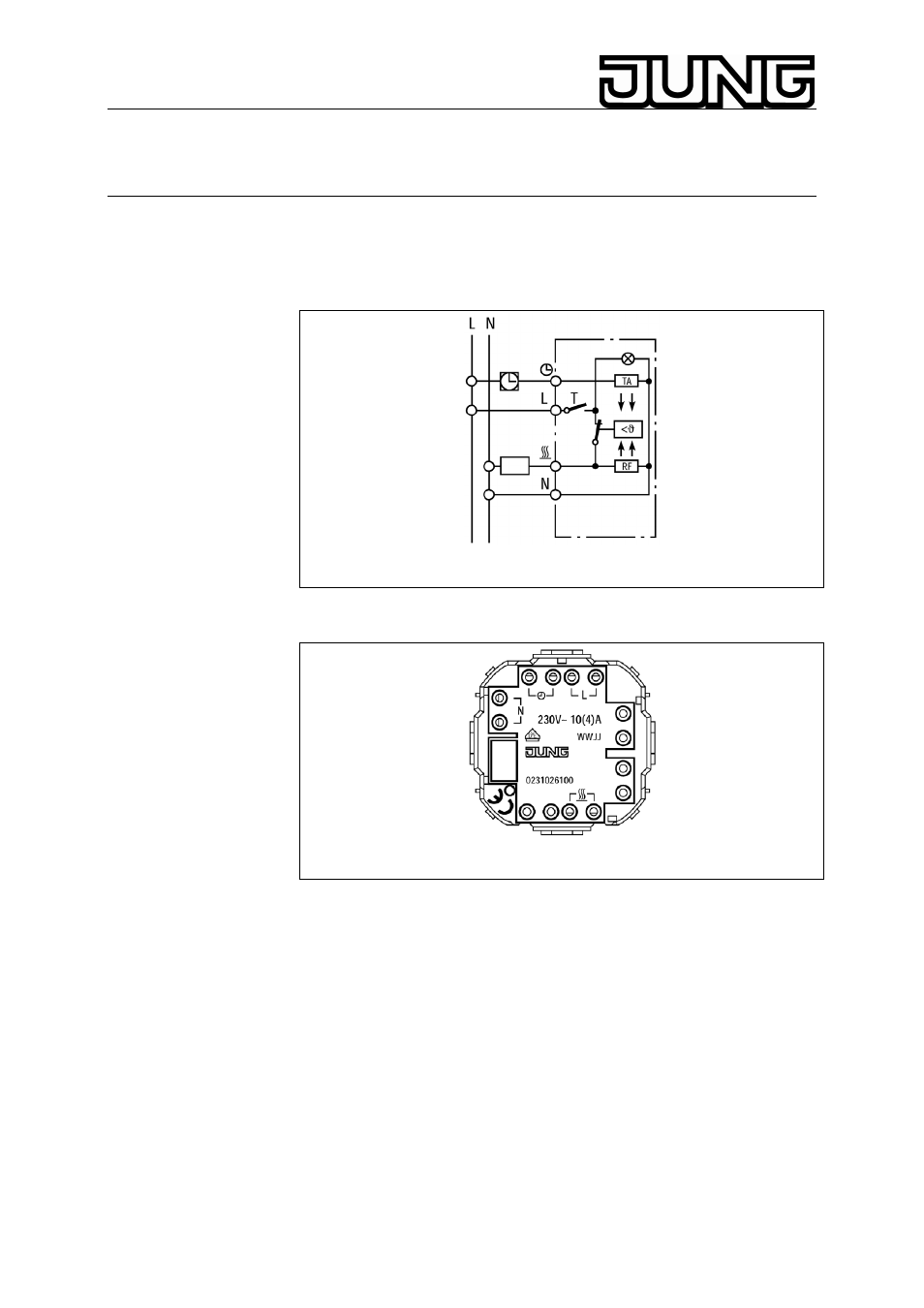

Blockschaltbild (Abb. 2 )
Anschlussbild (Abb. 2 )
5. Technische Daten
TR 231 U TR 241 U
Schaltprinzip 1-pol. Öffner + 1-pol. Öffner
Ein-/Ausschalter Ein-/Ausschalter
Temperaturbereich 5 ... 30 °C 5 ... 30 °C
Nennspannung AC 230 V ~ AC 24 V ~
Nennstrom* 10 (4) A 10 (4) A
Schalttemperaturdifferenz ca. 0,5 K ca. 0,5 K
Temperaturabsenkung ca. 4 K ca. 4 K
* Der in Klammer gesetzte Wert gibt die induktive Belastung bei einem
cos ϕ von 0,6 an.
3
