4 Informationen für Elektrofachkräfte
4.1 Montage und elektrischer Anschluss
Gerät montieren und anschließen
i Die Sensorleitung führt Schutzkleinspannung SELV. Installationsvorschriften nach VDE
0100 beachten.

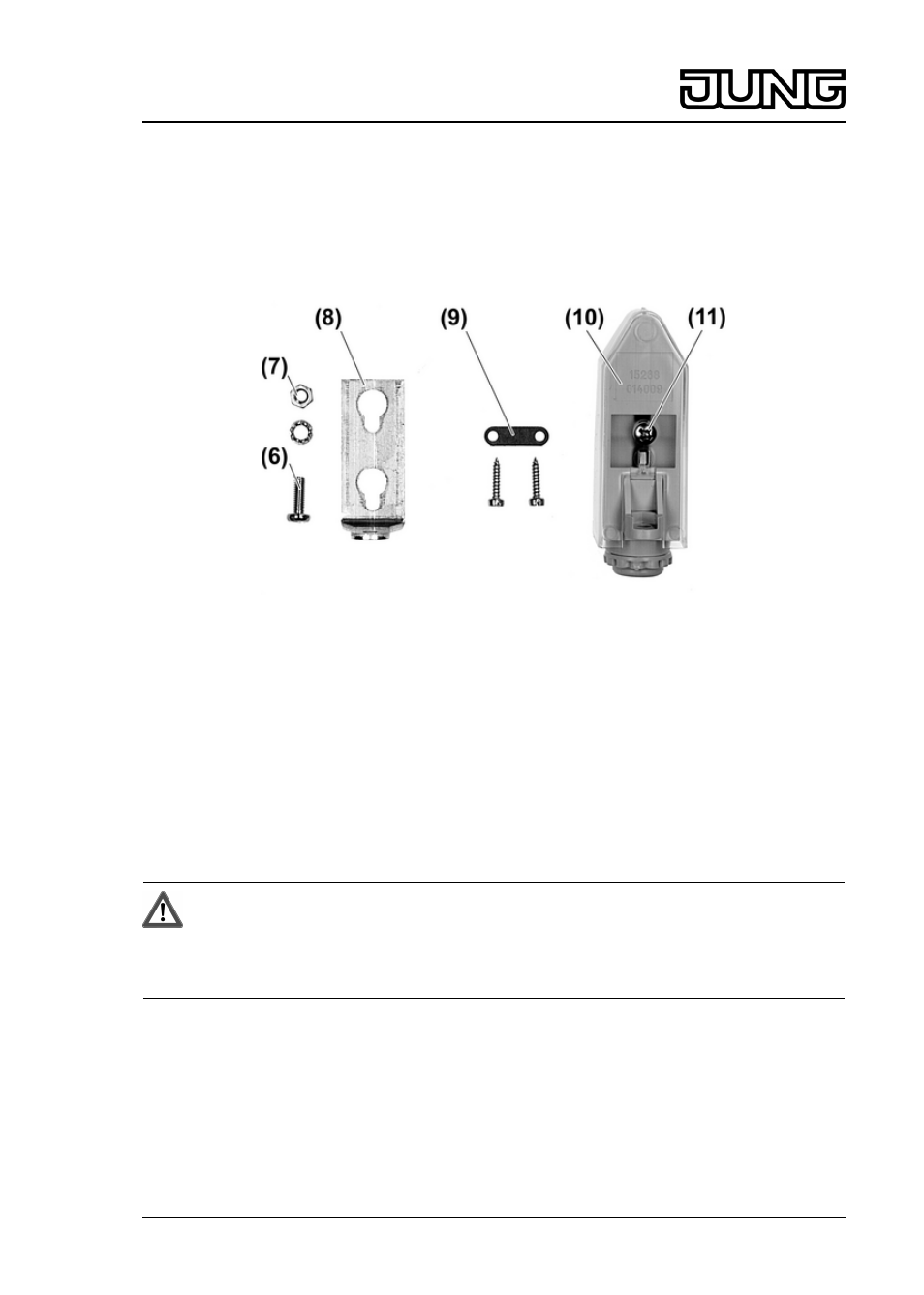

Bild 2: Sonnensensor und beiliegendes Zubehör
o Den Sonnensensor mit dem Montagewinkel (8) an einen für die Helligkeitsmessung
günstigen Ort mit der Kabeleinführung nach unten montieren (Bild 2).
o Montagewinkel (8) und Gehäuse mit beiliegender Schraube (6), Unterlegscheibe und
Mutter (7) verbinden.
o Sensorleitung von unten (5) in das Gehäuse einführen.
o Sensorleitung an Anschlussklemmen Sonne (2) und Masse (3) anschließen (Bild 1).
o Sensorleitung mit Zugentlastung (9) sichern.
o Transparenten Gehäusedeckel (10) von oben aufschieben bis er einrastet und von hinten
mit beiliegender Schraube (11) sichern (Bild 2).
Sensorleitung an Klemmenblock im Einsatz anschließen
GEFAHR!
Elektrischer Schlag bei Berühren spannungsführender Teile.
Elektrischer Schlag kann zum Tod führen.
Vor Arbeiten am Gerät alle zugehörigen Leitungsschutzschalter freischalten.
Spannungsführende Teile in der Umgebung abdecken!
2/4
82534113
J:0082534113
30.07.2010
Jalousie-Management
Lichtaufnehmer
