Seite 3

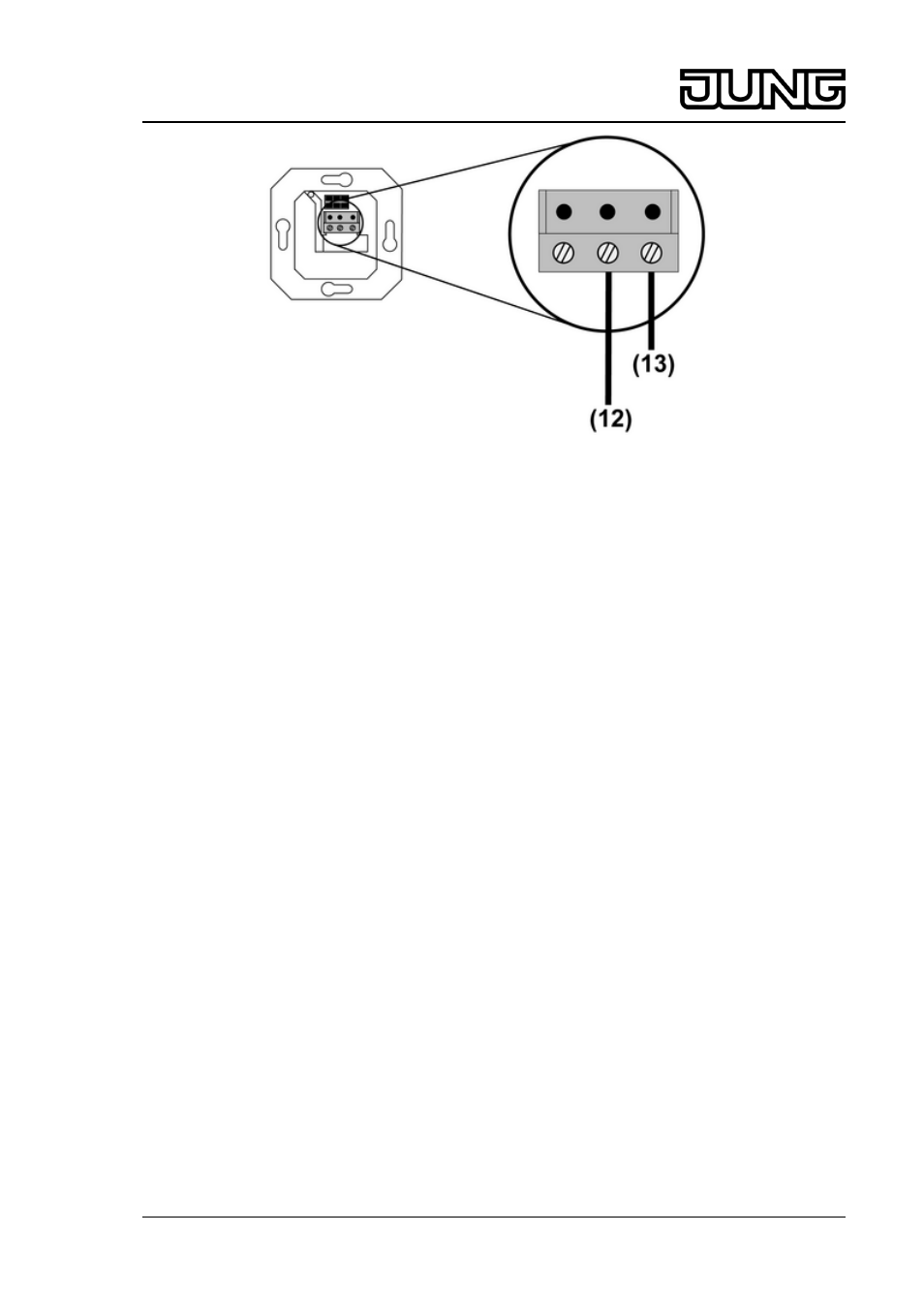

Bild 3
o Sensorleitung an den Klemmenblock im Jalousieeinsatz nach Anschlussbild anschließen
(Bild 3).
(12) = Masse
(13) = Sonne
Ein Vertauschen der Anschlüsse hat Fehlfunktionen zur Folge.
i Die Sensorleitung darf nicht beliebig lang gewählt werden, da andernfalls Störungen von
anderen Verbrauchern und Leitungen eingekoppelt werden können. Fehlfunktionen können
die Folge sein. Daher nur abgeschirmte Leitung verwenden und die Abschirmung auf das
Massepotential legen. Leitungsempfehlung J-Y(St)Y2x2x0,6. Die Gesamtlänge auf
maximal 20 m beschränken und die Nähe zu anderen elektrischen Einrichtungen
vermeiden.
5 Anhang
5.1 Technische Daten
Umgebungstemperatur
-30 ... +70 °C
Schutzart
IP 54
3/4
82534113
J:0082534113
30.07.2010
Jalousie-Management
Lichtaufnehmer
