Anschlußbelegung der DU35S
ANT
IN
OUT
230V T250mA L/250V
MENU SET

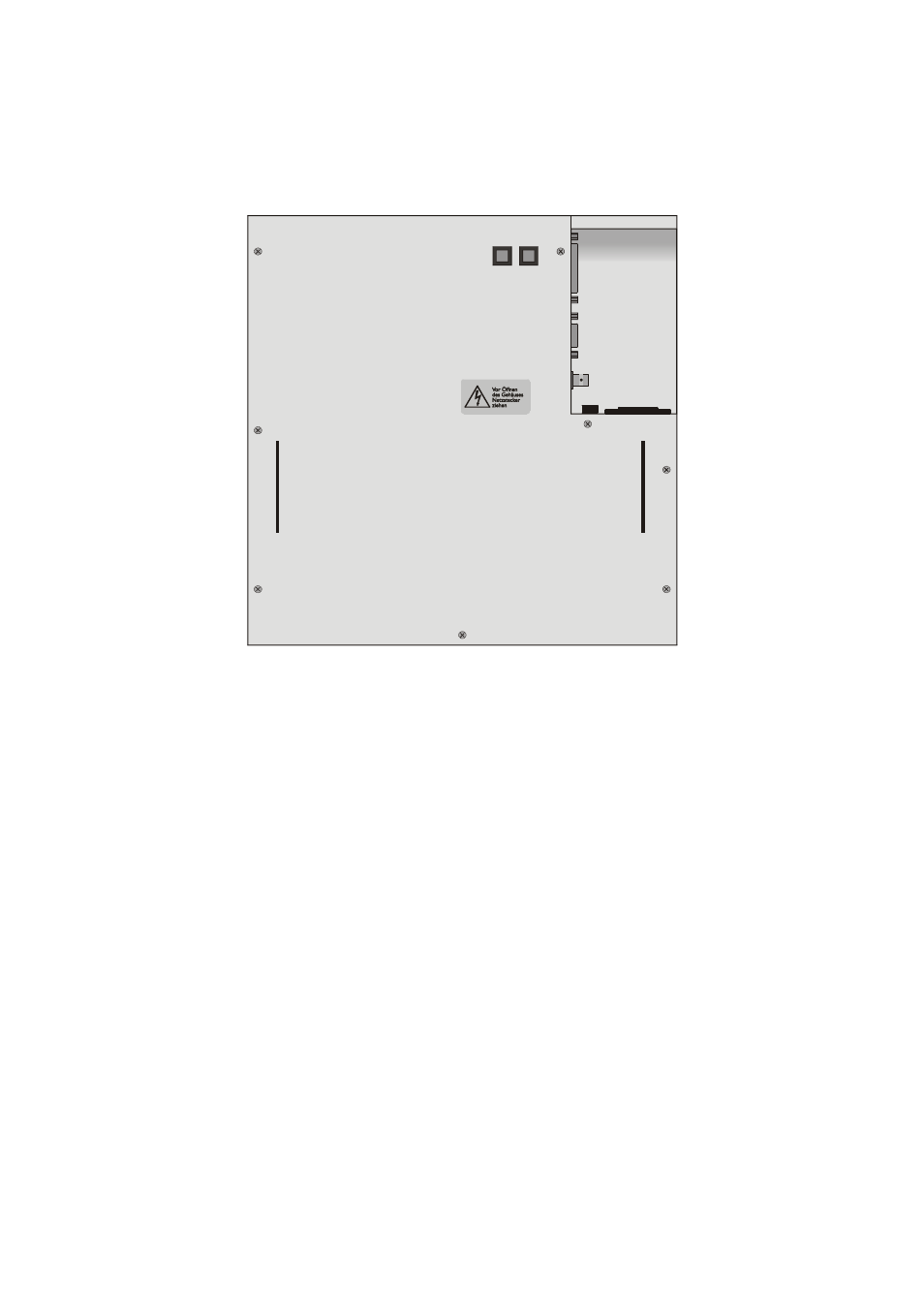

Bild 2: Rückansicht
IN Zeittelegramm Eingang für vorgeschaltete Uhr
OUT Zeittelegramm Ausgang für den Anschluß weiterer DU35S' oder
anderer entsprechender Displays.
ANT keine Funktion
Netz Netzanschluß (85-264VAC / 120-375VDC)
FUSE Sicherung (T/250mA)
MENU/SET Taster zum Konfigurieren der DU35S
Da die DU35S auf verschiedene Weise an vorgeschaltete Systeme angeschlossen
werden kann ist zu beachten, daß vor dem Anschluß die Jumpereinstellungen auf der
Hauptplatine richtig gesteckt werden (siehe Bild 3-6). Die Jumper sind werksseitig auf
die Betriebsart Synchronisation der DU35S über RS232 Zeittelegramme eingestellt .
