Allgemeines DU35S
Das Digitaluhren-Display DU35S ist eine 300mm x 300mm große LED-Matrixanzeige,
die Datum und Uhrzeit 2-zeilig in verschiedenen einstellbaren Formaten anzeigt. Sie
kann als selbstständige Quarzuhr oder als seriell synchronisierte Nebenuhr betrieben
werden.

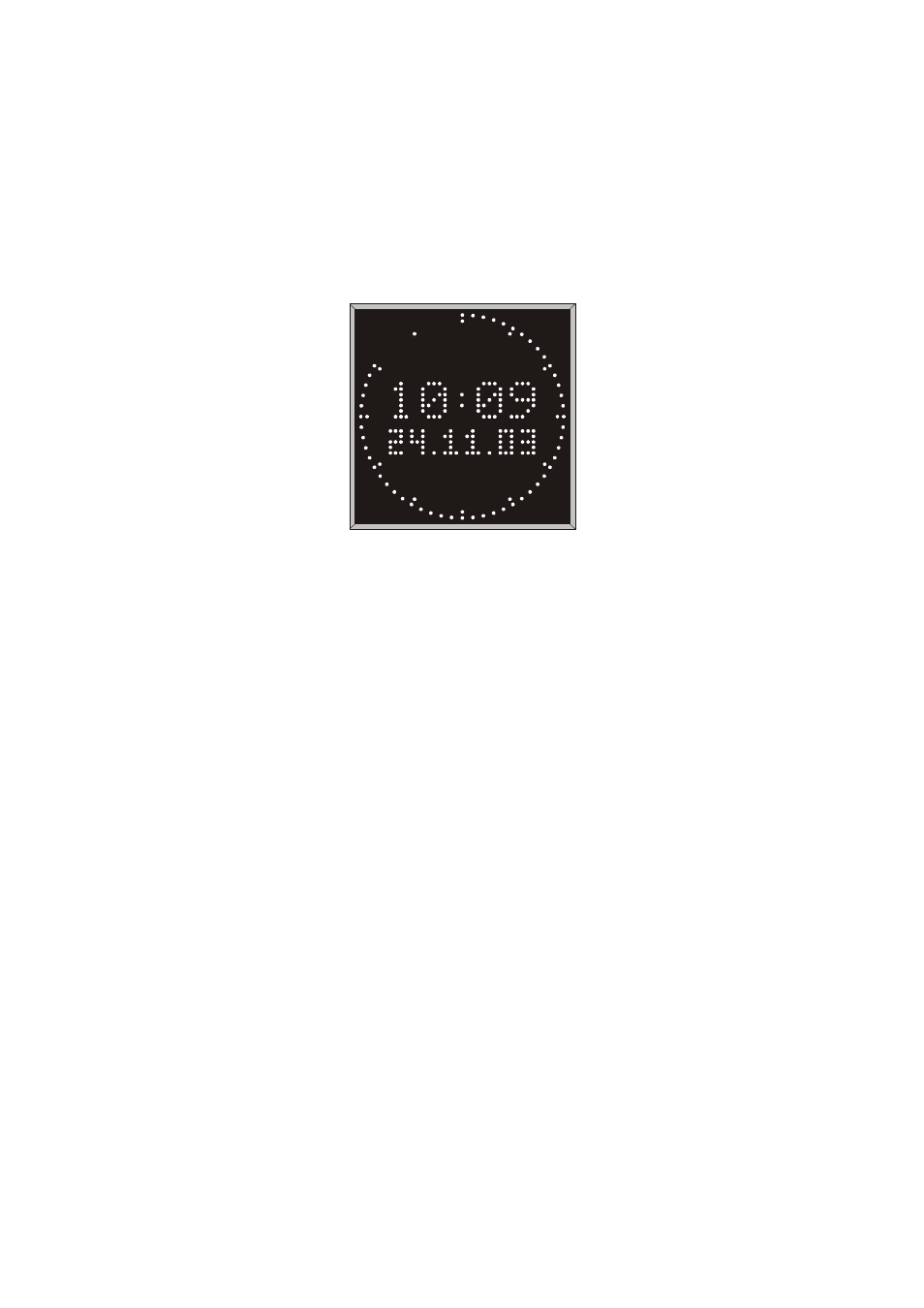

Bild 1: Frontansicht
Fällt die Betriebspannung der DU35S aus, läuft eine interne Hardwareuhr ca. 10 Jahre
auf Quarzbasis weiter. Die Displayausgabe kann auf verschiedene Sprachen eingestellt
werden. Das Gehäuse der DU35S ist als Wandgehäuse konzipiert.
Standardmäßig sind der Netzanschluß und die RS232/20mA Schnittstelle an der Rück-
wand des Systems über Steckverbinder herausgeführt.
Inbetriebnahme
Spannungsversorgung
Das System benötigt eine Betriebsspannung die dem Gerät über die in der Rückwand
befindliche Kaltgrätebuchse zugeführt wird. Beim Zugriff auf die rückseitigen Ein-/
Ausgangssteckverbinder sind die unter dem Punkt Rückwandanschlüsse für die jeweili-
gen Signaltypen angegebenen Kabelarten zu verwenden. Nach dem Anlegen der Ver-
sorgungsspannung ist die Uhr betriebsbereit. Datum und Uhrzeit werden sofort ange-
zeigt.
