Seite 14
14
Pinbelegung der Buchsenleiste IN
2
Eingang von Zeittelegrammen (RS232)
3
Ausgang RX_INF (RS232, nur in Verbindung mit VP100/20)
7
Masse
17
Ausgang RX_INF (20mA-, nur in Verbindung mit VP100/20)
23
Eingang von Zeittelegrammen (20mA+)
24
Ausgang RX_ INF (20mA+, nur in Verbindung mit VP100/20)
25
Eingang von Zeittelegrammen (20mA-)
Pinbelegung der Buchsenleiste OUT
1
Ausgang von Zeittelegrammen (20mA-)
2
Ausgang von Zeittelegrammen (RS232)
3
Eingang RX_INF (RS232, nur in Verbindung mit VP100/20)
4
Ausgang von Zeittelegrammen (20mA+)
5
Masse
6
Eingang RX_INF (20mA+, nur in Verbindung mit VP100/20)
7
Eingang RX_INF (20mA-, nur in Verbindung mit VP100/20)
1
14
2
15
3
16
4
17
5
18
6
19
7
20
8
21
9
22
10
23
11
24
12
25
13
D Sub 25 IN
D Sub 9 OUT
Masse
Ausgang_RX_INF/RS232
Eingang_TLX/RS23
IMP_Eingang
IMP_Eingang
Ausgang_RX_INF/20 mA -
Eingang_TLX/20 mA +
Ausgang_RX_INF/20 mA +
Eingang_TLX/20 mA -
1
6
2
7
3
8
4
9
5
IMP_Ausgang
IMP_Ausgang
Ausgang_TLX/20 mA -
Eingang_RX_INF/20mA +
Ausgang_TLX/20 mA +
Eingang_RX_INF/20 mA -
Ausgang_TLX/RS232
Masse
Eingang_RX_INF/RS232

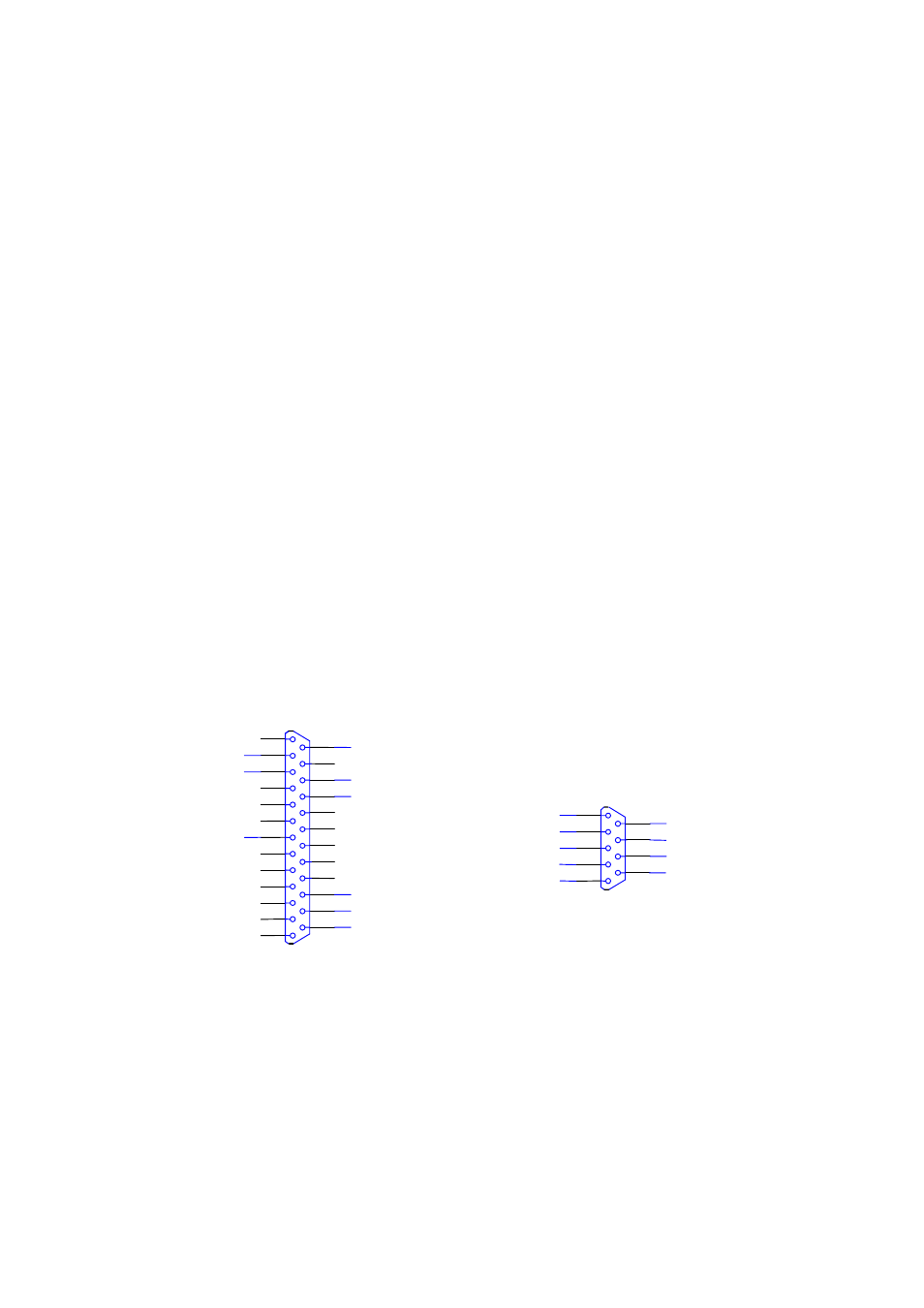

Bild 7:
Pinbelegung der DSUB25 Buchse IN und der DSUB9 Buchse OUT
Bei der Ausführung ohne Empfänger hat die Buchse IN keine Bedeutung!
