12
Anschlußbelegung der VP100/20

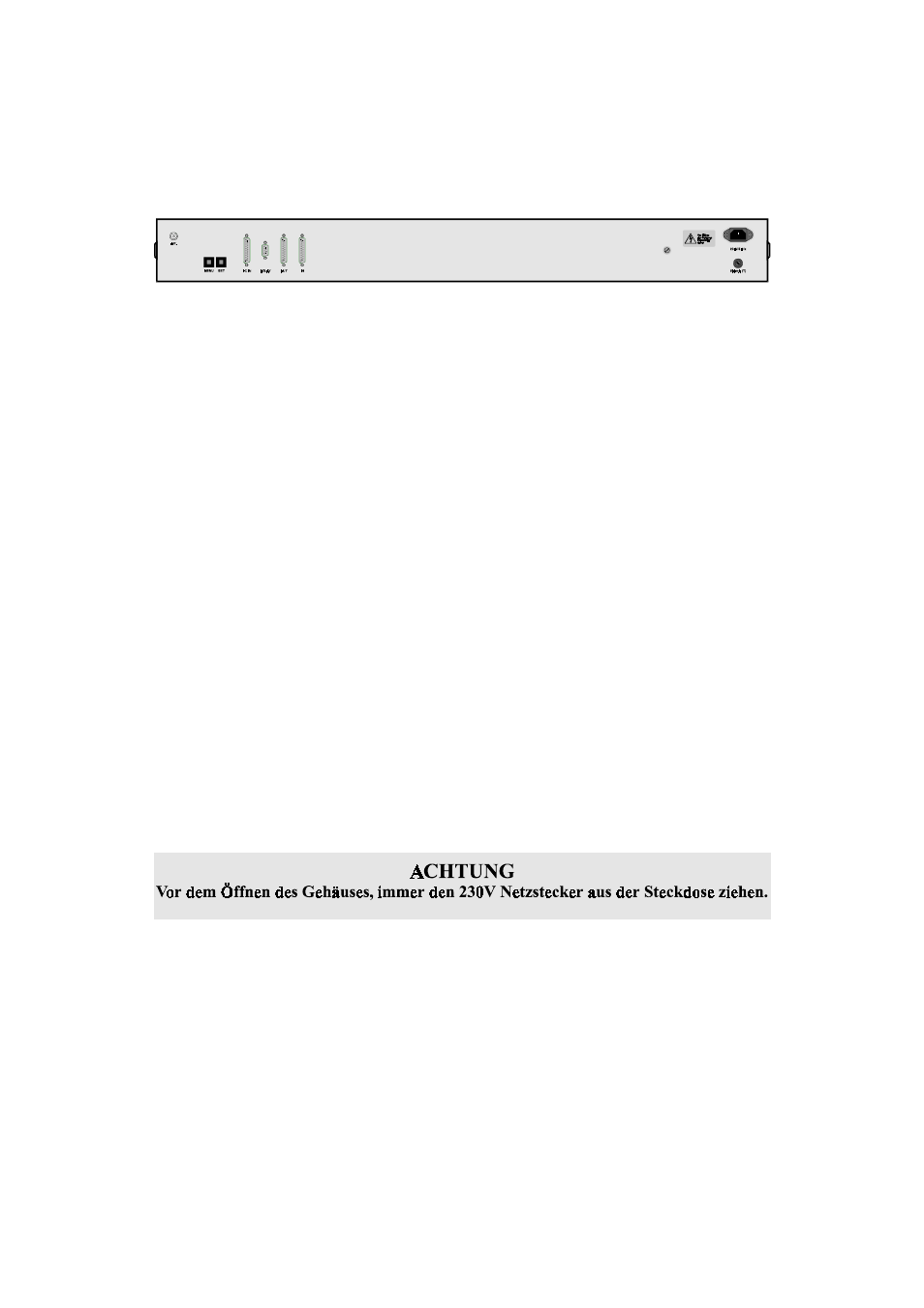

Bild 2: Schema der Rückwand
PC IN Eingang zum programmieren der Meldetexte bzw. programmieren
des Relais.
RELAY Ausgangskontakte des Relais
IN Eingang für Zeittelegramme und Minutenimpulse einer vorge-
schalteten Funkuhr, einer Hauptuhr oder einer weiteren Anzeige in
Reihe.
OUT Ausgang mit Zeittelegrammen oder Minutenimpulsen; er dient für
den Anschluß der nächsten DU35K oder einer anderen entsprechen
den Uhr.
ANT Antenneneingang
Netz Netzanschluß (85-264VAC / 120-375VDC)
FUSE Sicherung (T/500mA)
MENU/SET Taster zum Setzen der Uhr
