14
1
4

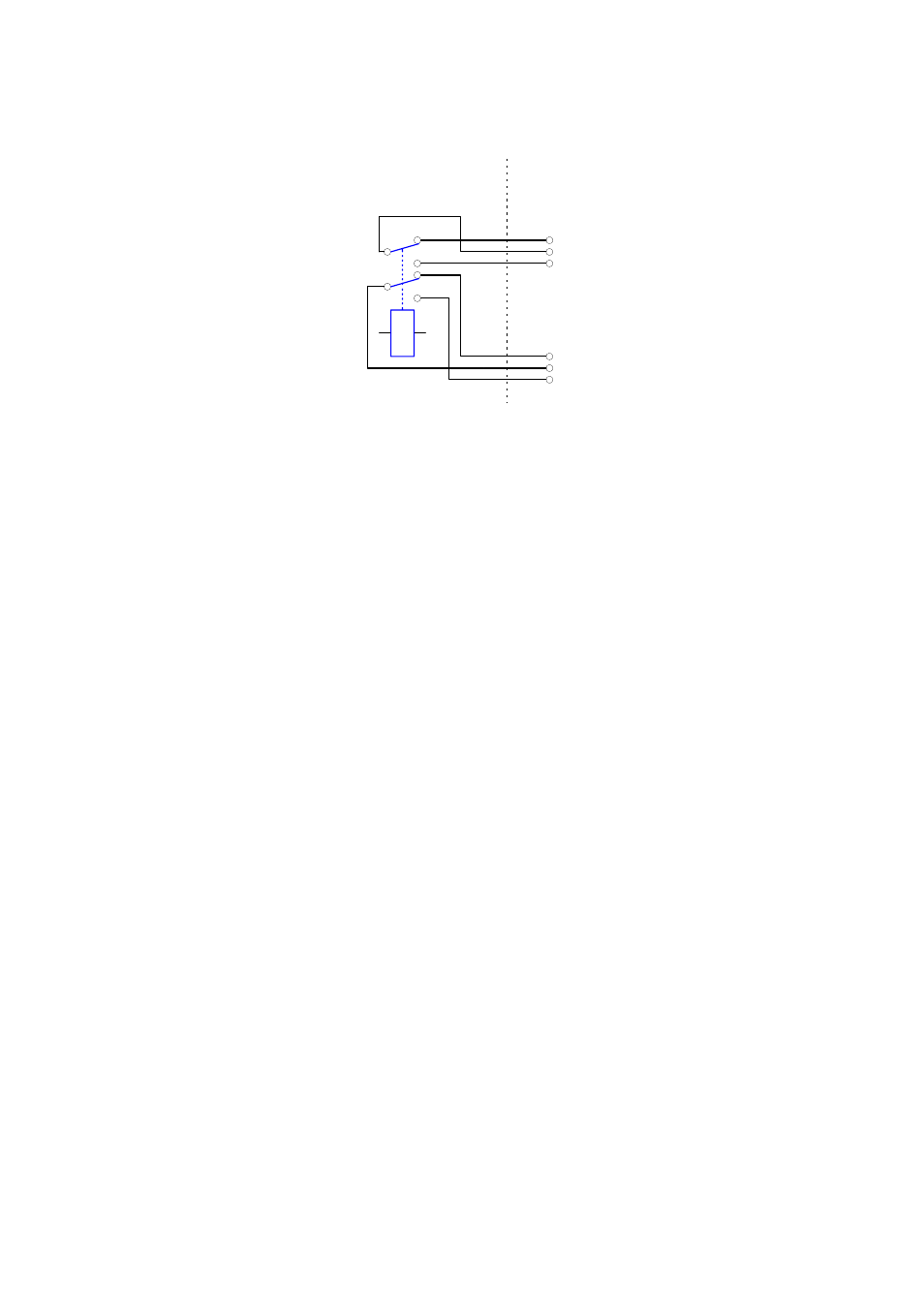

V P100/20
kon. RELA Y
2
3
5
6
Pinbelegung der Buchsenleiste IN
2 Eingang von Zeittelegrammen (RS232)
3 Ausgang RX_INF (RS232, nur in Verbindung mit VP100/20)
7 Masse
14 Minutenimpulseingang
16 Minutenimpulseingang
17 Ausgang RX_INF (20mA-, nur in Verbindung mit VP100/20)
23 Eingang von Zeittelegrammen (20mA+)
24 Ausgang RX_ INF (20mA+, nur in Verbindung mit VP100/20)
25 Eingang von Zeittelegrammen (20mA-)
Pinbelegung der Buchsenleiste OUT
2 Eingang von Zeittelegrammen (RS232)
3 Ausgang RX_INF (RS232, nur in Verbindung mit VP100/20)
7 Masse
14 Minutenimpulsausgang
16 Minutenimpulsausgang
17 Ausgang RX_INF (20mA-, nur in Verbindung mit VP100/20)
23 Eingang von Zeittelegrammen (20mA+)
24 Ausgang RX_ INF (20mA+, nur in Verbindung mit VP100/20)
25 Eingang von Zeittelegrammen (20mA-)
