Meinberg RU226 - Handbuch (Seite 4)

FUNKUHREN
RU226
DCF77-Empfangseinheit

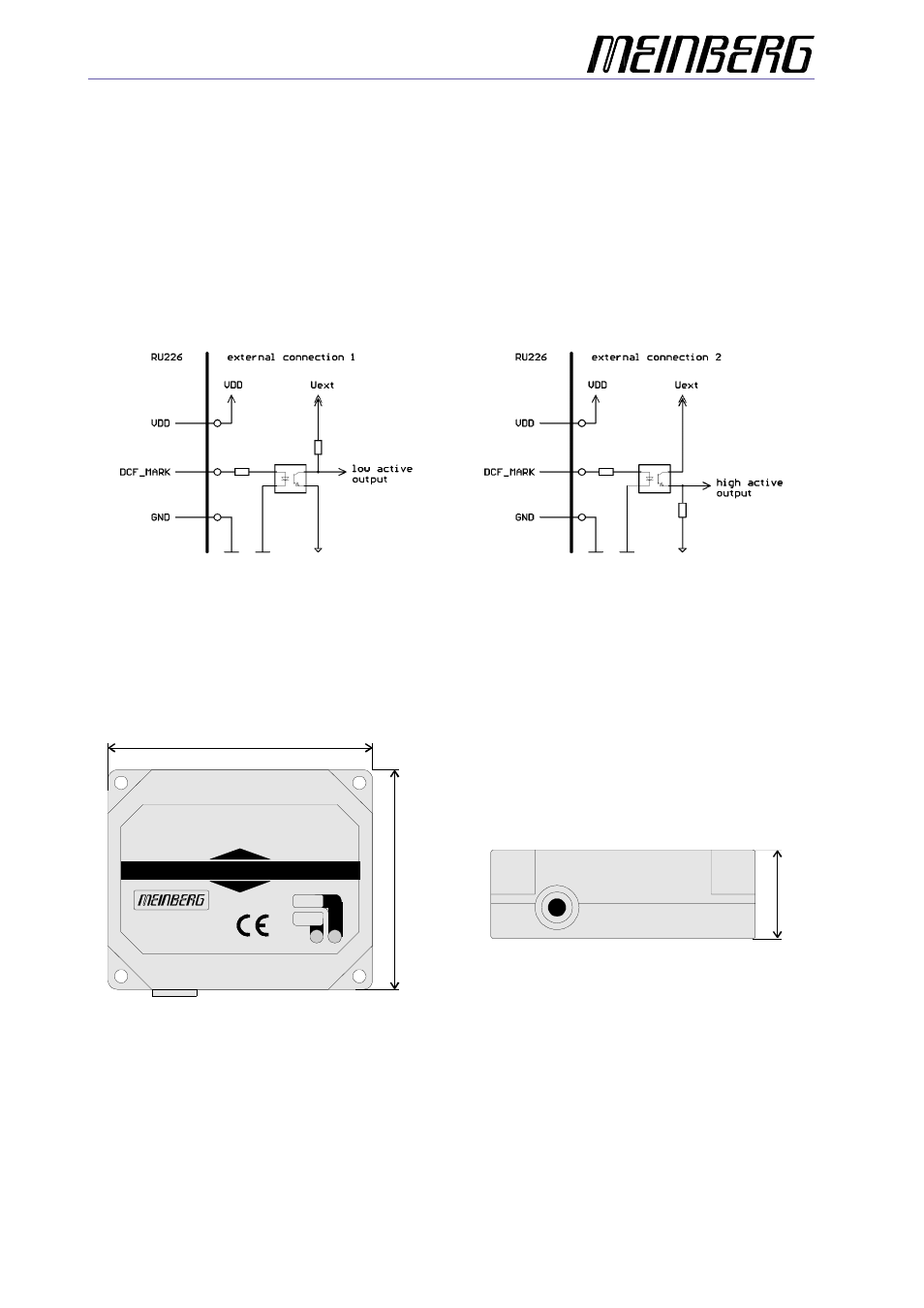

Anschluß eines Optokopplers
Für einige Anwendungen reicht der Signalpegel des DCF_MARK-Ausgangs nicht aus. In diesen
Fällen kann extern ein Optokoppler angeschloßen werden, um die erforderliche Signalamplitude
zu erhalten. Um die Funktion der unten dargestellten externen Beschaltung zu gewährleisten, muß
sich der Jumper des RU226 in der Default-Stellung befinden (high-aktive DCF_MARK-Impulse).
Maße
'&)   (03)b1*(5
Trqr vpu‡ˆtÃA hxsˆ ‡Ãh€ÃHhv
)81.8+5(1
6ˆsÃqr ÃGhqru Ã!!
" ' !Ã7hqÃQ’ €‚‡
02'
)(/'
58
$

À
€
%
!

À
€
