Das Rückwandblech des Slots wird entfernt und die Karte vorsichtig eingesteckt.
Danach das Rückwandblech der Karte festschrauben, das Rechnergehäuse wieder
schließen und das Antennenkabel an der Rückseite anschließen.
Die Anschlüsse und Kontroll-LEDs im Rückwandblech

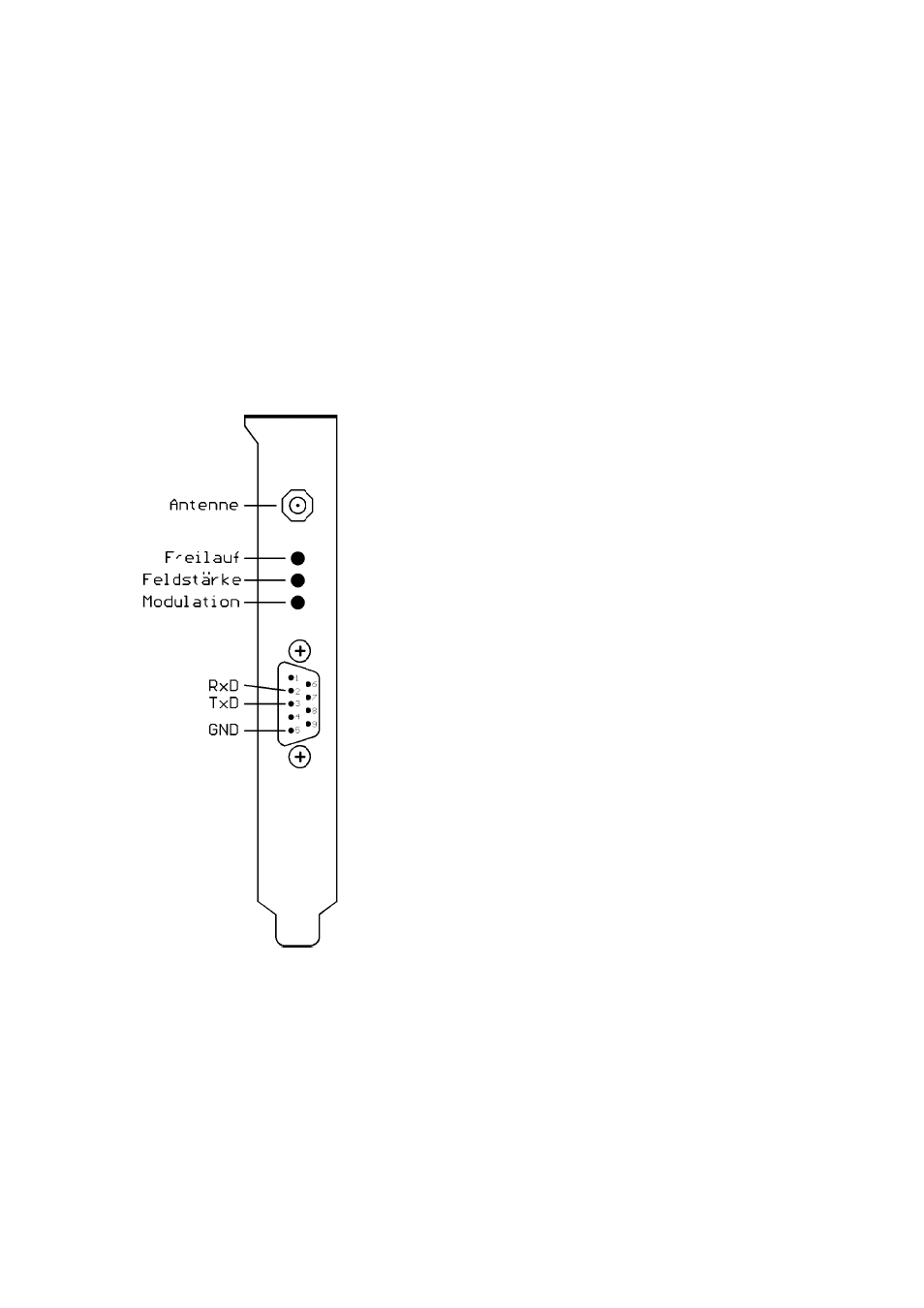

In der Slotabdeckung der Karte sind die Anschlußbuchse für die Antenne, drei
Leuchtdioden zur Funktionskontrolle sowie ein 9-poliger Sub-D-Stecker herausge-
führt (siehe Abb.).
Die Leuchtdioden ermöglichen eine Funktionskon-
trolle der Funkuhr. Die obere, rote LED (Freilauf)
leuchtet auf, wenn die Uhr auf Quarzbasis läuft. Der
Zustand dieser LED ändert sich nur zum Minuten-
wechsel. Die Helligkeit der mittleren LED (Feldstärke)
hängt von der Empfangsfeldstärke ab. Die untere, grü-
ne LED (Modulation) blinkt im Rhythmus der Sekun-
denimpulse des DCF77. Wenn diese LED flackert,
kann der Sender nicht störungsfrei empfangen werden
und eine Synchronisation mit DCF77 ist nicht möglich.
Die Statusinformationen dieser drei LEDs sind auch
auf dem Bildschirm des Programms PCPSINFO.EXE
abzulesen.
Über den neunpoligen Stecker ist die serielle
Schnittstelle der Funkuhr herausgeführt. Die Belegung
der Anschlüsse ist der Abbildung zu entnehmen. Diese
serielle Schnittstelle ist nicht als serielle Schnittstelle
des Rechners verwendbar, sondern dient z. B. zur
Übergabe der Uhrzeit der Funkuhr an eine externe
Großanzeige oder Ähnliches. Die Schnittstelle liefert
sekündlich, minütlich oder auf Anfrage mit ASCII-´?´
das Meinberg Standard-Zeittelegramm. Ab EPROM-
Version 3.2 ist es auch möglich, die Funkuhr durch
Eingabe eines solchen Telegramms zu setzen. Im Dau-
erbetrieb sollte dies jedoch möglichst nur minütlich
geschehen.
Schnittstellenparameter und Betriebsart sind mit Hilfe des Programms PCPSINFO
einstellbar. Das Format des Telegramms ist den technischen Daten weiter hinten zu
entnehmen.
