Aktivierung der Impulsausgänge
Die Funkuhr PC32 erzeugt positive TTL-Impulse zum Sekunden- und Minutenwech-
sel mit einer Länge von typisch 100ms. Der genaue Zeitpunkt des Wechsels wird
dabei durch die ansteigende Impulsflanke signalisiert. Durch das Setzen von Jumpern
können diese Impulse auf die 9-polige Sub-D-Buchse geführt werden. Dabei ist darauf
zu achten, daß in diesem Fall eventuell kein Standard-Schnittstellenkabel zur Nutzung
der seriellen Schnittstelle der Funkuhr mehr verwendet werden kann, da die für die
Impulsausgänge vorgesehenen Pins der Sub-D-Buchse auf der Anwenderseite RS232-
Pegel führen können. In diesem Fall würde das Zusammenschalten der PC32 mit einer
Anwenderschnittstelle einen Defekt auf der Funkuhrenkarte bewirken. Das Setzen des
Betriebsspannungs-Jumpers (VCC) ist nur für spezielle, von der Firma MEINBERG
vorgenommene Anpassungen vorgesehen und sollte in jedem Fall vermieden werden.

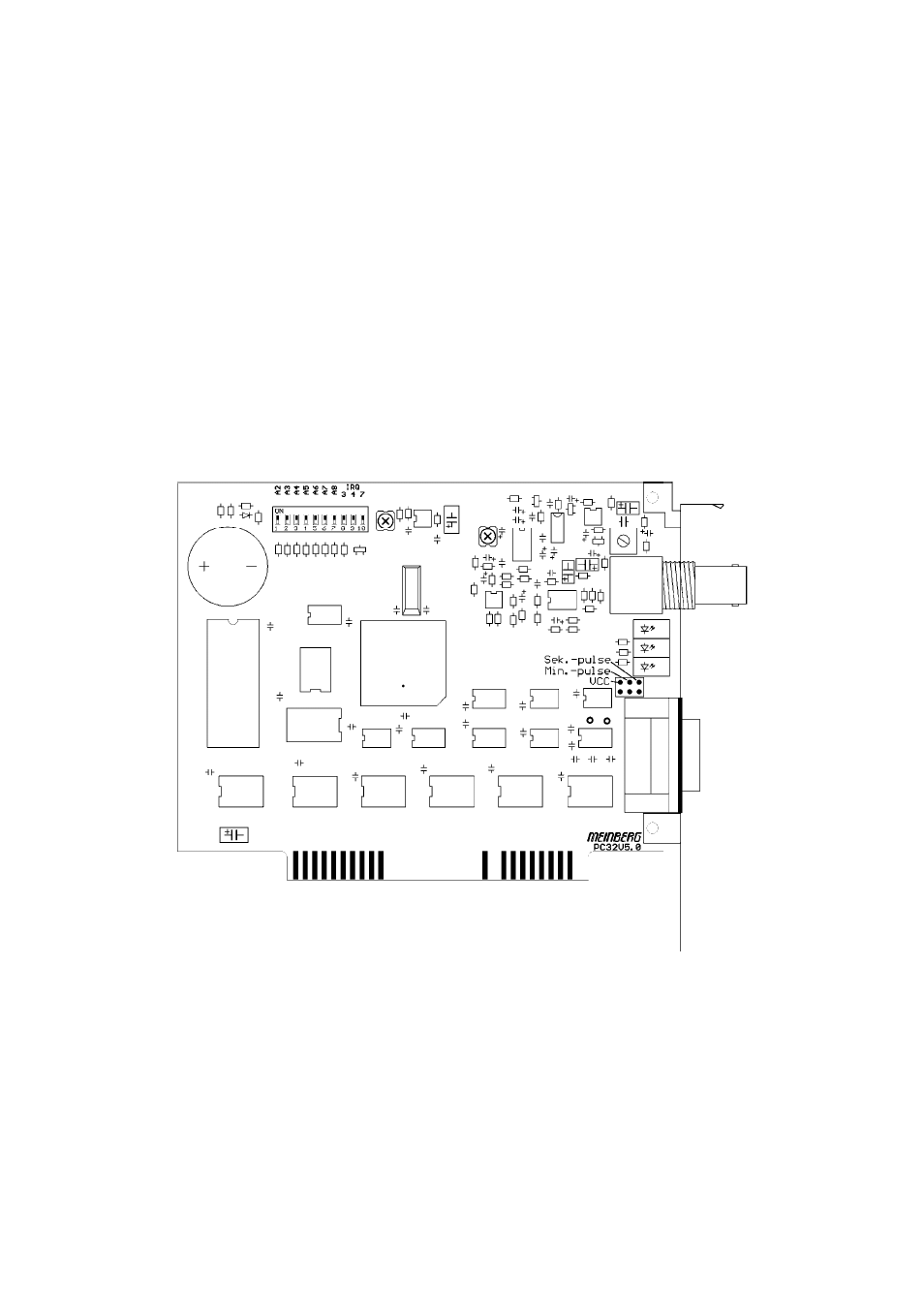

Pinbelegung des Jumperfeldes
