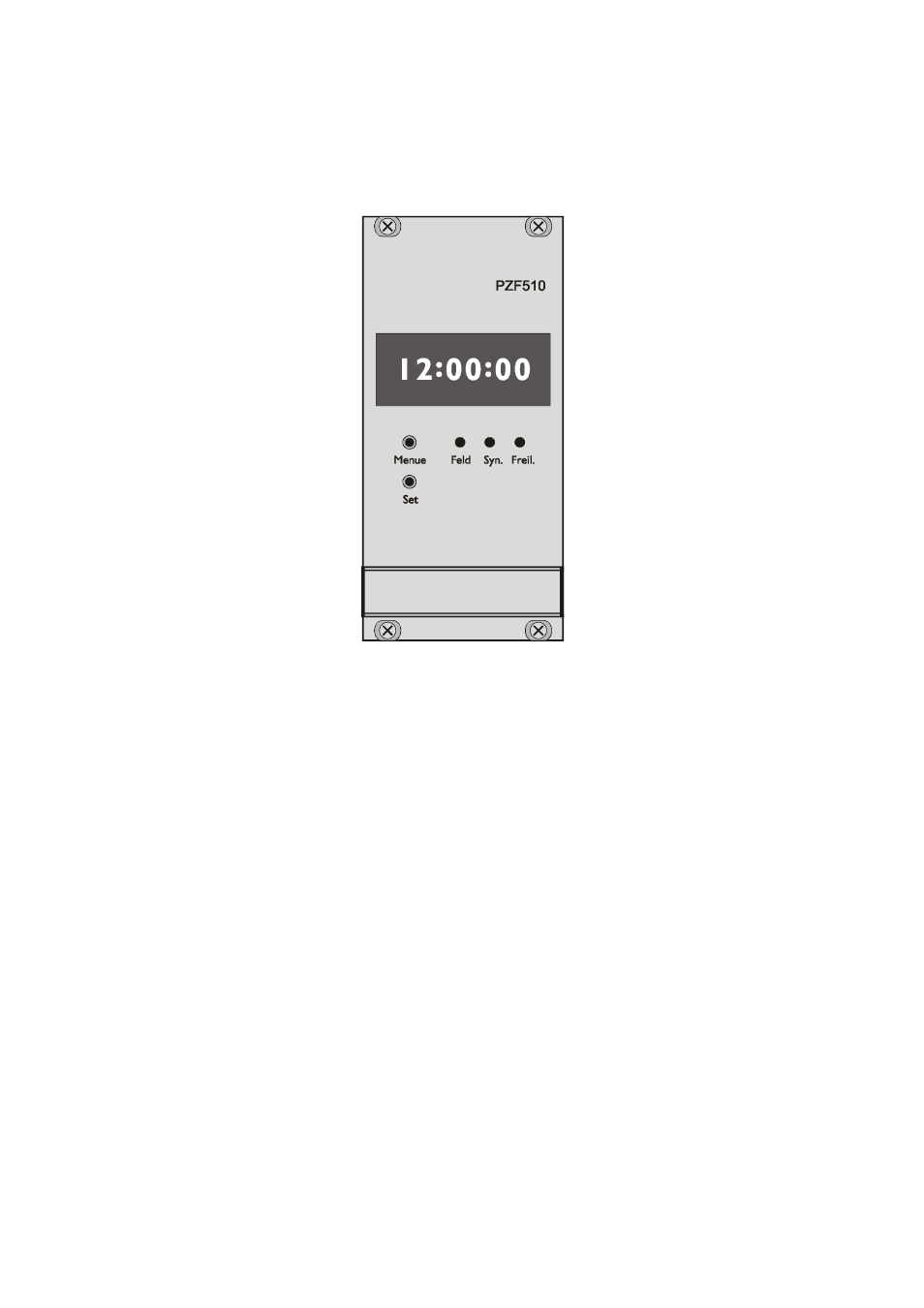

Schema der Frontplatte
Kontroll-LEDs
Das Feld-LED leuchtet, sobald ein DCF-Signal mit einer Feldstärke größer als der für
den Korrelationsempfänger nötigen am Eingang des Empfängerkreises der PZF510
erkannt wurde.
Ein eingeschaltetes Synchron-LED zeigt an, daß am Sekundenende Korrelations-
faktoren errechnet wurden, die für einen korrekten Empfang nicht mehr ausreichend
sind. Gründe hierfür können ein starker Störer innerhalb der Empfangsbandbreite der
PZF510 oder ein Senderausfall sein.
Leuchtet das Freilauf-LED, so konnte die interne Hardwareuhr nicht mit der DCF77-
Zeit synchronisiert werden. Dies ist z.B. nach dem Einschalten der PZF510 für bis zu
zwei Minuten der Fall, da zwei aufeinanderfolgende DCF-Telegramme auf plausible
Daten überprüft werden, bevor diese übernommen werden. Auch kurze Empfangsstö-
rungen können diesen Zustand hervorrufen.
