Meinberg GPS167SV - Handbuch (Seite 15)

15

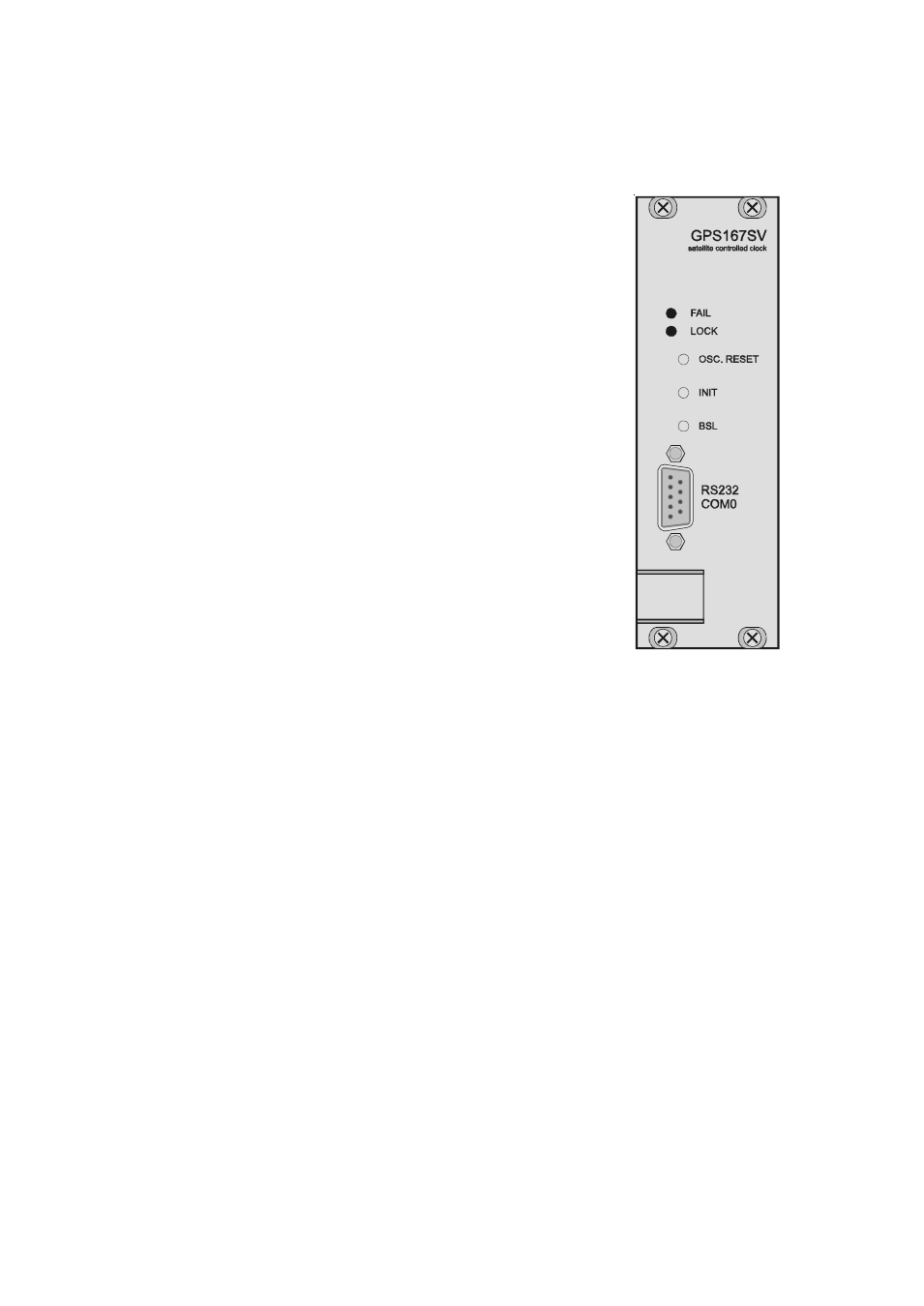

Bedienelemente der Frontplatte
FAIL LED
Die Leuchtdiode FAIL ist immer dann eingeschaltet,
wenn der TIME_SYN-Ausgang nicht aktiv ist (Empfän-
ger nicht synchron).
LOCK LED
Die Leuchtdiode LOCK wird eingeschaltet, wenn nach
Inbetriebnahme des Geräts mindestens vier Satelliten
empfangen werden konnten und der Empfänger seine
Position berechnet hat. Im Normalbetrieb wird die Emp-
fängerposition laufend nachgeführt, solange mindestens
vier Satelliten empfangen werden können. Bei bekann-
ter, unveränderlicher Position wird nur ein Satellit benö-
tigt, um die interne Zeitbasis an die GPS-Systemzeit an-
zubinden.
Taste BSL (verdeckt)
Falls es einmal nötig ist, eine geänderte Version der System-Software in das Gerät zu
laden, kann dies über die serielle Schnittstelle COM0 geschehen, ohne das Gehäuse
des Gerätes zu öffnen.
Wenn während des Einschaltens die Taste BSL (verdeckt) gedrückt gehalten wird,
aktiviert sich ein sogenannter Bootstrap-Loader des Mikroprozessors, der Befehle
über die serielle Schnittstelle COM0 erwartet. Anschließend kann die neue Software
von einem beliebigen PC mit serieller Schnittstelle aus übertragen werden. Das erfor-
derliche Ladeprogramm wird gegebenenfalls zusammen mit der Systemsoftware ge-
liefert. Der Ladevorgang ist unabhängig vom Inhalt des Programmspeichers, so daß
der Vorgang bei Auftreten einer Störung während der Übertragung beliebig oft
wiederholt werden kann.
Der aktuelle Inhalt des Programmspeichers bleibt solange erhalten, bis das Lade-
programm den Befehl zum Löschen des Programmspeichers sendet. Dadurch ist
sichergestellt, daß der Programmspeicher nicht gelöscht wird, wenn die Taste BSL
versehentlich während des Einschaltens gedrückt war. Das Gerät ist in diesem Fall
nach erneutem Einschalten wieder einsatzbereit.
