16
Taste OSC. RESET (verdeckt)
Durch Betätigung werden die Korrekturwerte des TCXO/OCXO-Regelkreises als
grober Abstimmwert in ein EEPROM übertragen. Der DAC für die Feinregelung des
OCXOs wird auf Null gesetzt.
Taste GPS INIT (verdeckt)
Dieser Taster erlaubt es dem Benutzer, alle GPS-Systemwerte zu initialisieren, d. h.
alle gespeicherten Satellitendaten werden gelöscht. Anschließend geht das System in
die Betriebsart COLD BOOT, um nach einem Satelliten zu suchen und von diesem die
aktuellen Parameter einzulesen.
Wird der Taster beim Einschalten des Gerätes gedrückt gehalten, werden zusätzlich
sämtliche USER-Parameter auf die DEFAULT-Werte gesetzt.

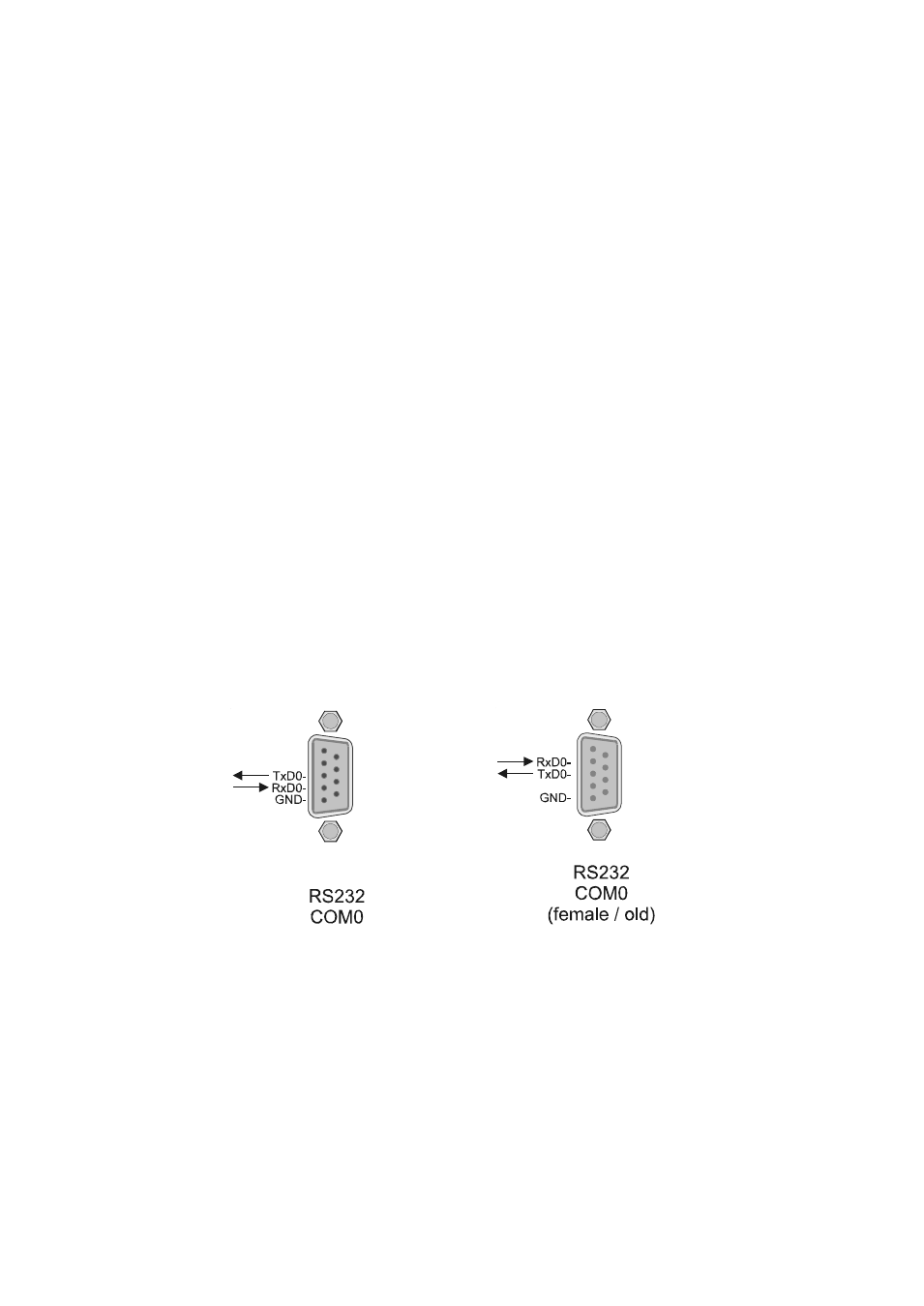

RS232 COM0
Die serielle Schnittstelle COM0 ist standardmäßig über einen 9pol. DSUB Stecker
(bei älteren Versionen über 9pol. DSUB Buchse) frontseitig herausgeführt, parallel
verdrahtet zur COM0 Schnittstelle auf der VG-Leiste der GPS167SV.
5 9
1
6
1
6
5
9
Lötbrücken RXD <=>TXD
Durch Ändern der Lötbrücken auf der Aufsatzplatine im Geräteinneren kann wahl-
weise die Steckerbelegung von TXD und RXD auf der 9pol. DSUB-Stecker (Buchse)
gedreht werden (siehe beiliegende Zeichnung).
Standardmäßige Einstellungen sind Pin2 = RXD und Pin3 = TXD (Lötbrücken re./
oben / li. unten).
