Teil 12

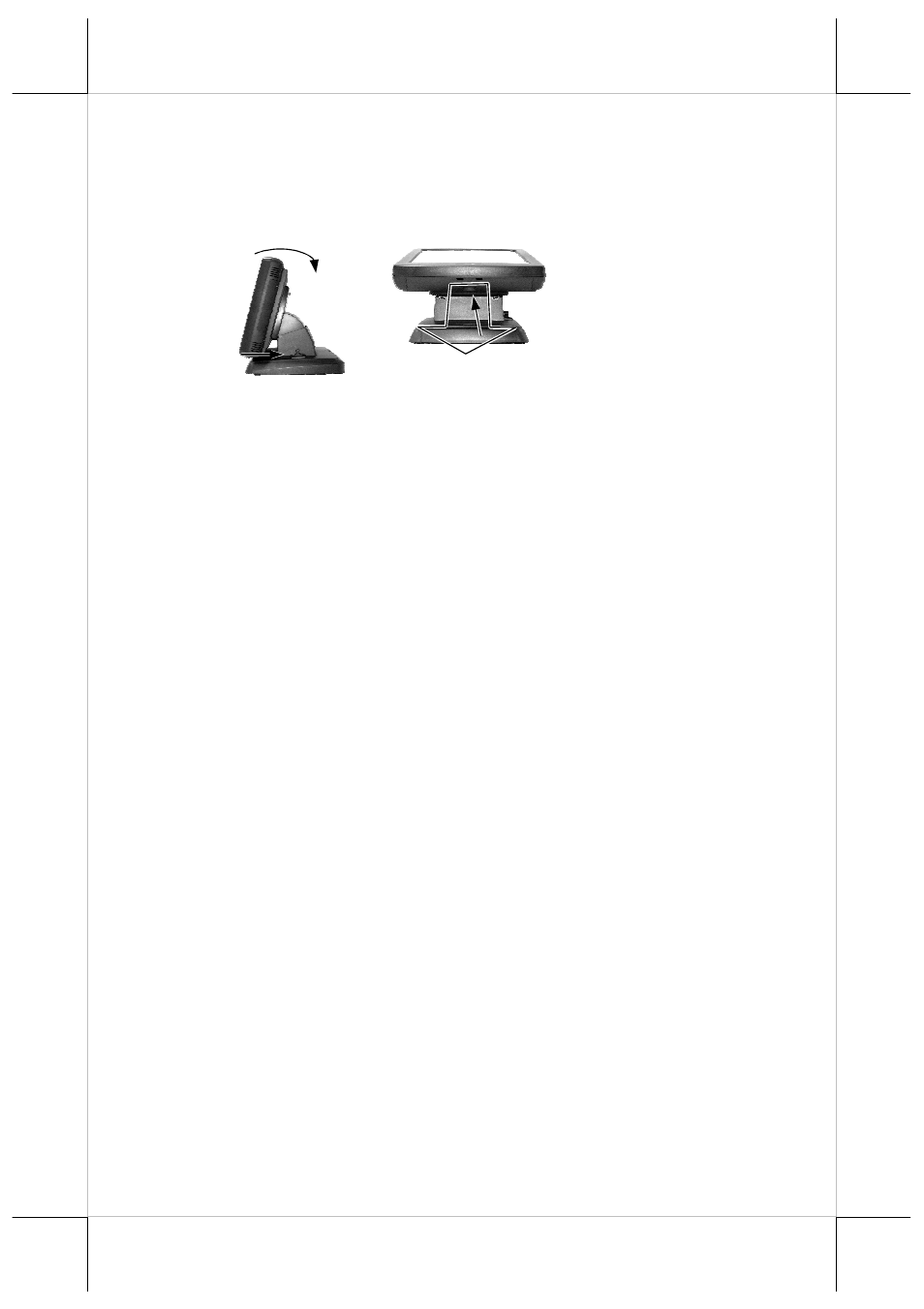

Schritt A: Drücken Sie den Sperr-/Freigabehebel für die
Neigungswinkeleinstellung nach hinten
Schritt B: Drehen Sie den Bildschirm nach hinten in die der horizontalen
nächsten Position
Schritt C: Ziehen Sie die abnehmbare Abdeckung in Richtung Anwender
ABSTECKEN ALLER KABEL
Wenn Sie die Kabelabdeckung entfernt haben, erhalten Sie Zugriff auf den
Anschlussbereich. Bitte notieren Sie sich zunächst die Ausrichtung aller
vorhandenen Kabelverbindungen und stecken Sie dann alle Kabel
sachgerecht ab, bevor Sie das Hauptgerät von der verstellbaren
Standfußbaugruppe lösen. Bitte beachten Sie, dass zum Herausziehen von
Anschlusssteckern am LAN-Port oder am CR-Port oder dem COM3/4-Port mit
alternativer RJ45-Form der elastische Riegel nach unten gedrückt werden muss.
Beachten Sie bitte auch, dass zum Herausziehen der Stecker an den zwei
COM-Ports mit regulärer DB9-Form oder am VGA-Port die Fixierschrauben
gelöst werden müssen. Bitte ergreifen Sie stets den Steckerkopf, anstatt am
Kabel zu ziehen, wenn Sie die Anschlussstecker abziehen. Anderenfalls
können das Kabel und die Buchse beschädigt werden, was als mutwillige
Zerstörung gelten würde.
Schäden aufgrund von fehlerhaften
Abziehvorgängen werden nicht von der Produktgarantie abgedeckt!
TRENNEN DES HAUPTGERÄTS
Um den Touch-Terminal richtig an einem Verkaufspunkt aufzustellen, müssen
alle Kabelverbindungen durch seinen schlanken oder universellen Standfuß
geführt werden. Beachten Sie deshalb bitte die Schrittfolge A bis C unten, um
das Hauptgerät von der schlanken Standfußbaugruppe zu trennen, sobald alle
Kabelverbindungen abgesteckt wurden.
Schritt A: Bereiten Sie eine weiche, saubere, ebene Oberfläche vor, indem Sie
beispielsweise ein Tuch auf einem Tisch ausbreiten, um die
Vorderseite des Hauptgeräts darauf abzulegen.
Schritt B: Drücken Sie die Sperr-/Freigabetaste zum Lösen des Hauptgeräts.
Schritt C: Schieben Sie die Standfußbaugruppe nach links, um das Hauptgerät
vom Standfuß zu trennen.
C
A
B
