ÖFFNEN DER STANDFUSSBAUGRUPPE
für den
Standfuß Gen 5

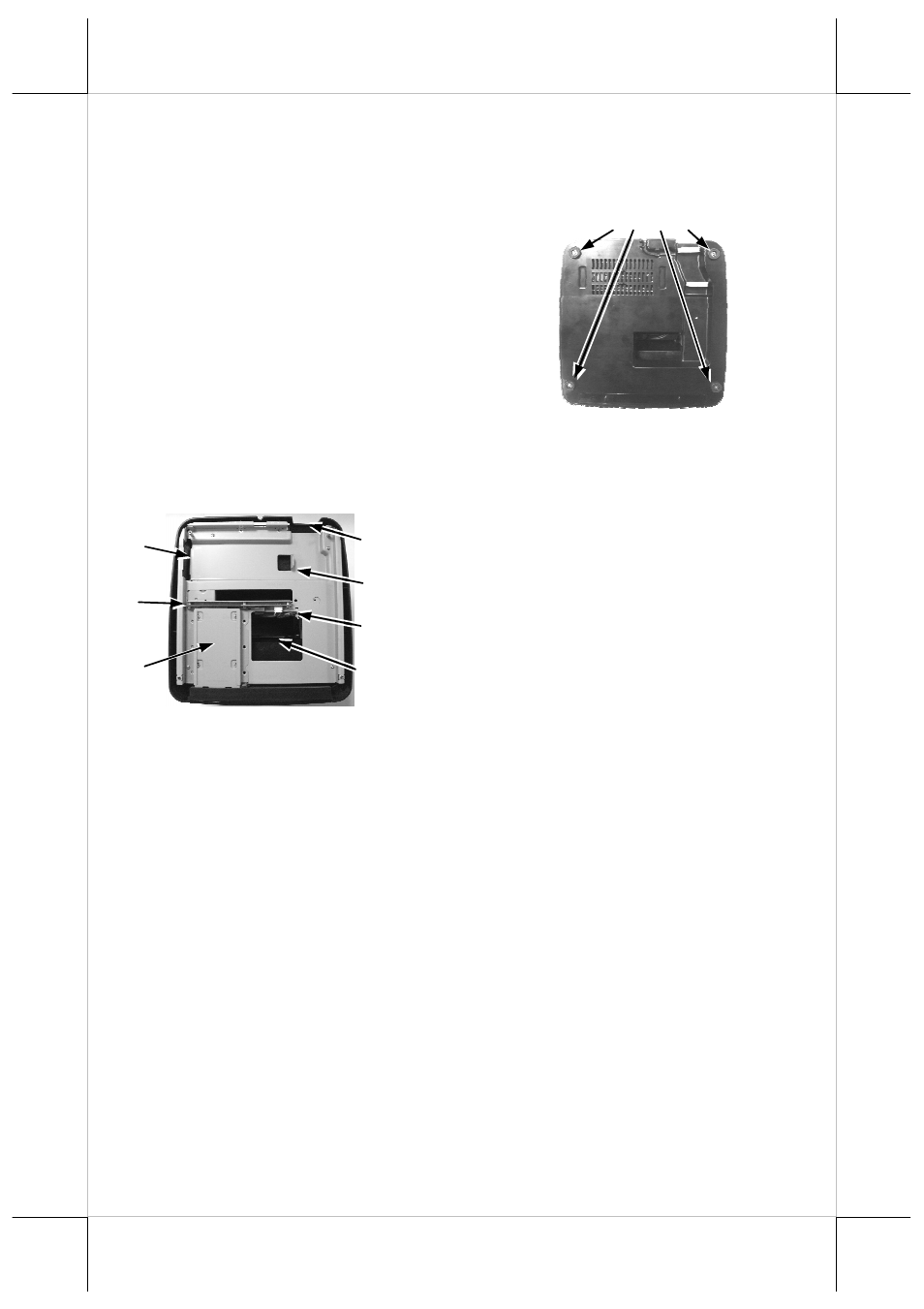

Drehen Sie die verstellbare Standfußbaugruppe
um, so dass die Unterseite des Standfußes zu
sehen ist. Nehmen Sie die Fixierschrauben der
Bodenplatte in den Gummifüßen ab, um die
Bodenplatte zu entfernen, wie in der Abbildung
rechts gezeigt.
Das Innere eines Beispielstandfußes sieht in
etwa wie in der nummerierten Abbildung unten
aus. Es können jedoch Abweichungen am Inhalt
vorliegen, abhängig davon, welche optionalen
Teile tatsächlich installiert sind.
INSTALLIEREN DES USV-AKKUMULATORS (OPTION)
für den Standfuß Gen 5
Wenn die Systeme KS-6915/6917/7215/7217 zusammen mit dem USV-
Akkumulator bestellt werden, ist der USV-Akkumulator bei der Auslieferung
separat in der Verpackung enthalten. Bitte nehmen Sie den Akkumulator
heraus und setzen Sie ihn in das Akkufach, indem Sie zunächst das kabellose
Ende des USV-Akkumulators in die USV-Akkumulator-Endhalterung setzen,
und halten Sie das Ende des USV-Akkumulators mit Kabel gegen den USV-
Akkumulatoranschlag im Standfuß, wie in der Abbildung oben gezeigt. Führen
Sie das USV-Akkumulatorkabel durch den Kabelkanal im Standfuß zum
Hauptgerät. Setzen Sie die Bodenplatte auf und schrauben Sie sie an; so wird
der USV-Akkumulator gehalten. Verbinden Sie den USV-Akkumulator nur
dann mit dem USV-Akkumulatoranschluss des Hauptgeräts, wenn das System
für den Betrieb aktiviert werden soll. Trennen Sie stets die Verbindung
des USV-Akkumulators, wenn das System für mehr als einige Tage
Fixierschrauben
Standfußunterseite
1. Kabelausgang
3. Kabelbinder für optionale Festplattenkabel
2. USV-Akkumulatoranschlag
4. Kabelkanal zum Hauptgerät für
Desktopmontageanwendungen
6. Optionale Festplattenkonvertierungskarte
7. Optionale Festplattenhalterung
5. USV-Akkumulator-Endhalterung
3
4
2
7
6
Geöffnete
Standfußunterseite
1
5
