ausgeschaltet bleiben soll. Bitte beachten Sie besonders die
Umgebungsanforderungen des USV-Akkumulators, die im folgenden Kapitel
(„VERWENDUNG DES BERÜHRUNGSBILDSCHIRMS“) erläutert werden.

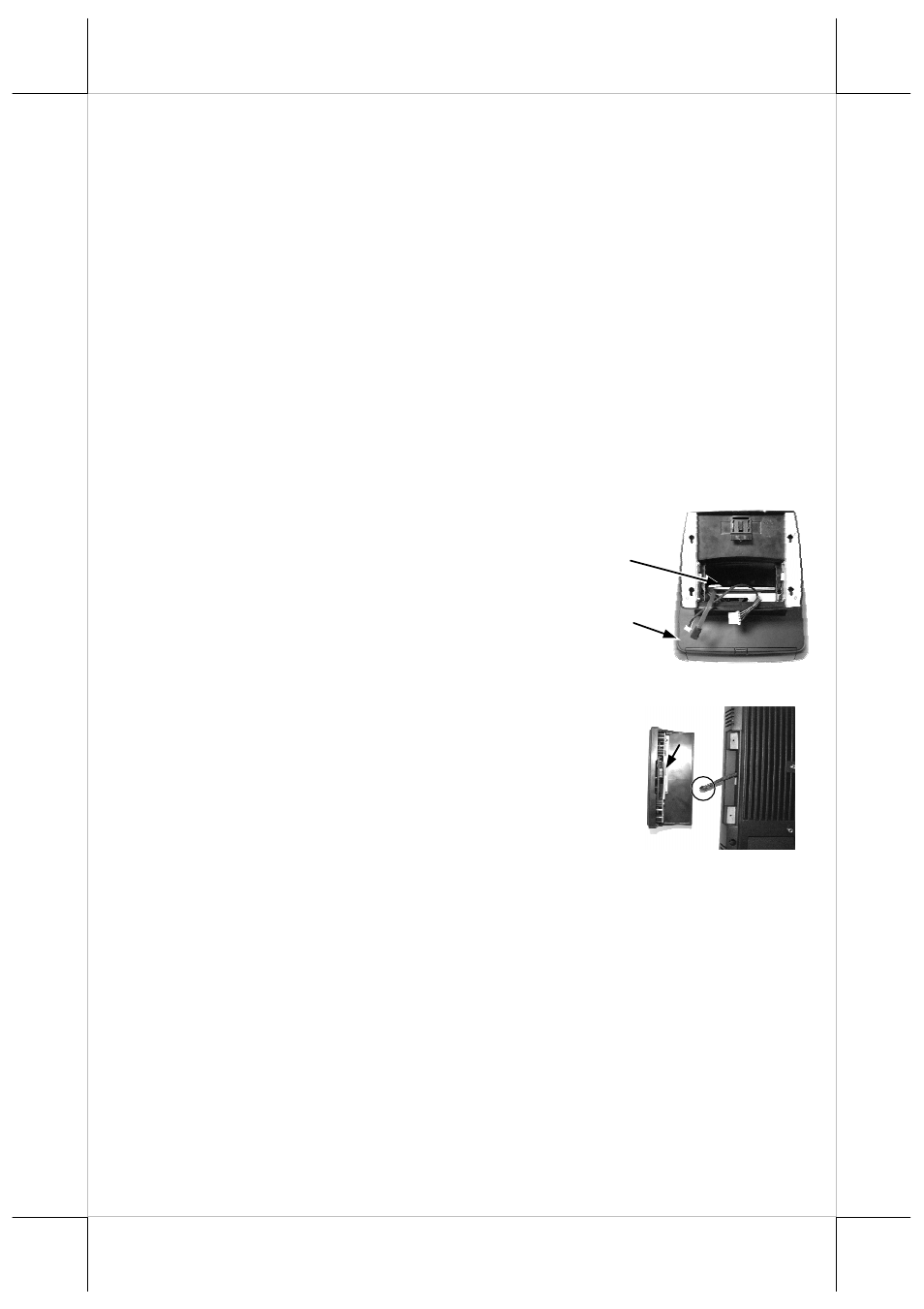

KABELDURCHFÜHRUNG VON DER UNTERSEITE
Für den Standfuß Gen 5
Führen Sie alle zum Anschließen an das Hauptgerät benötigten Kabel mit
Ausnahme derjenigen, die für die integrierte Anbringung erforderlich sind,
durch den vorderen Teil in der Standfußbaugruppe. Achten Sie darauf, dabei
keine Kabel zu beschädigen.
Drehen Sie die verstellbare Standfußbaugruppe nun zurück in die normale
Ausrichtung und ordnen Sie alle Kabel so an, dass sie an der Unterkante der
Hauptgerätmontagestelle aus der Öffnung ragen; dies gestaltet spätere
Vorgänge einfacher.
SEITENMONTAGE-UPGRADEKIT
Entfernen Sie die zwei eingekreisten Schrauben der
letzten Abbildung oben, um die Abdeckung für den
Seitenmontage-Upgradekit abzunehmen. Nehmen Sie das
Kabel in dieser Abdeckung heraus, das in der Abbildung
rechts eingekreist ist, und verbinden Sie es mit dem
Anschluss im Seitenmontage-Upgradekit, wie in
derselben Abbildung durch den Pfeil angezeigt. Bringen Sie nicht benötigte
Kabelteile vorsichtig in der Öffnung unter und schrauben Sie den Kit an der
ursprünglich durch die Abdeckung eingenommenen Position fest. Heben Sie
die Abdeckung auf, falls die Möglichkeit besteht, dass der Seitenmontage-
Upgradekit zu einem späteren Zeitpunkt entfernt wird.
STANDFUßMONTAGE-UPGRADEKIT
Falls das Kundendisplay PD- 306 / 309 / 2602 / 2605 / 76X2 / 76X4 /LM-
8015/LM-8025/LM/TM-8045/LM-8055 installiert wird, folgenden Sie bitte
der Anleitung, die dem Display beiliegt.
Führen Sie die Kabel durch den vorderen Teil
Verbinden Sie dieses Ende mit dem Hauptgerät
