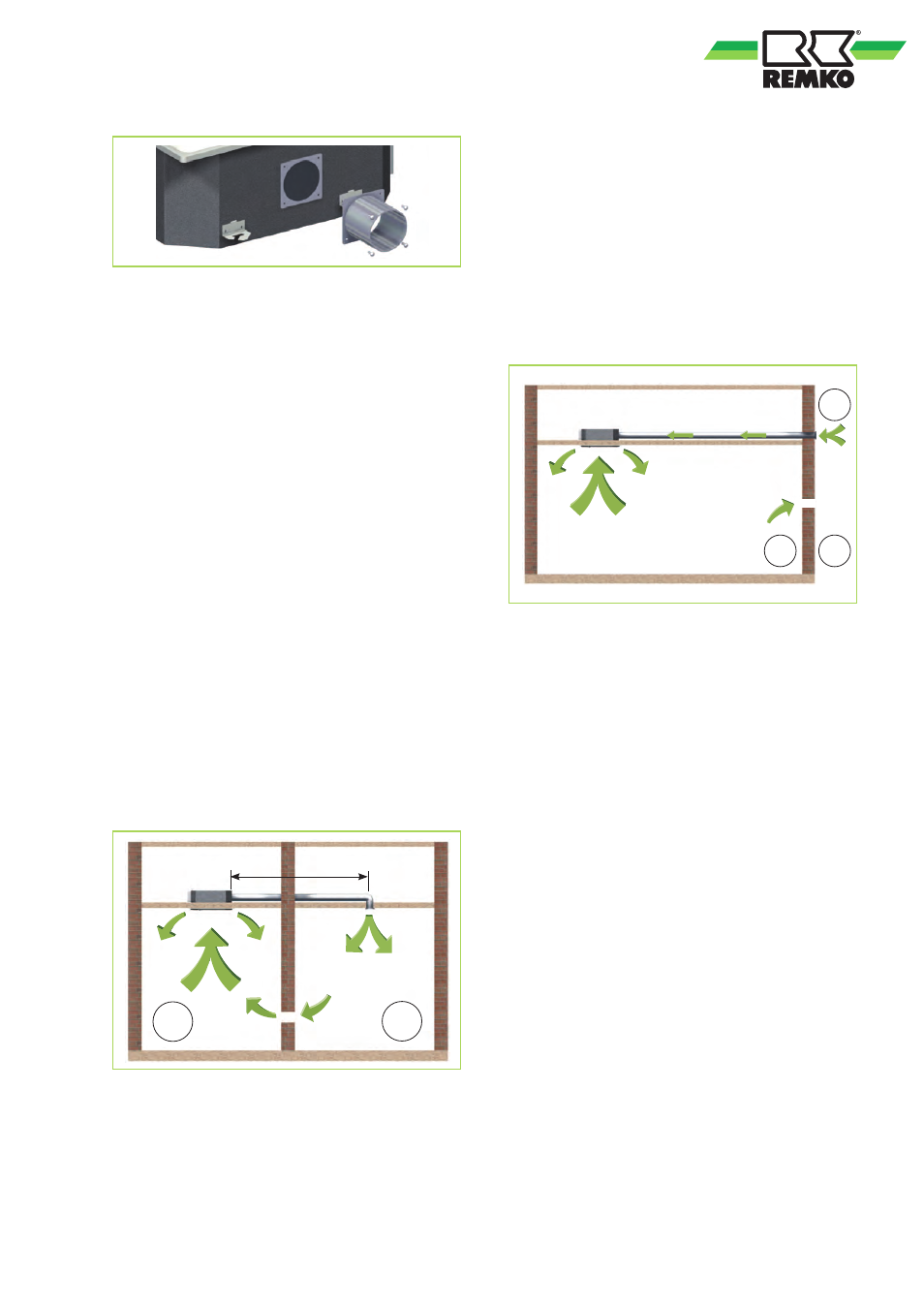

Abb. 33: Stutzen montieren

Nebenraumanschluss

Das Gerät bietet die Möglichkeit, einen Neben-

raum über ein Kanalsystem, z. B. in einer abge-

hängten Decke, mitzukühlen. Dafür müssen fol-

gende Voraussetzungen erfüllt sein:

n

Achten Sie auf regionale Vorschriften zur Luft-

behandlung.

n

Für den Nebenraumanschluss ist ein Bund-

kragen mit 150 mm zu montieren.

n

Die Kühlleistung des Innengerätes muss für die

Kühlung der beiden Räume ausreichend sein.

n

Zwischen den beiden Räumen muss eine Öff-

nung geschaffen werden, die eine Luftzirkula-

tion zwischen den beiden Räumen zulässt.

n

Eine maximale Rohrlänge von 7 m darf nicht

überschritten werden (Abb. 34).

n

Um den Transport der Luft in den Nebenraum

zu gewährleisten, sind 1 bzw. 2 der 4 Austritts-

öffnungen der Abdeckung zu verschließen.

Kleben Sie dazu einen schwarzen, einseitig

klebenden Gewebestreifen auf die zu ver-

schließenden Öffnungen. Der Streifen muss

der Beanspruchung durch den Luftstrom dau-

erhaft standhalten.

max. 7 m

A

B

Abb. 34: Nebenraumanschluss

A: Hauptraum

B: Nebenraum

Frischluftanschluss

Es besteht die Möglichkeit mit dem Gerät auch

Frischluft (Außenluft), zusätzlich zur Raumluft,

anzusaugen und diese zu temperieren. Diese Vari-

ante wird bevorzugt in Räumen mit sich schnell

verbrauchender Luft genutzt.

n

Achten Sie auf regionale Vorschriften zur Luft-

behandlung.

n

Für den Frischluftanschluss ist ein Bundkragen

mit 65 mm zu montieren (Abb. 35).

A

B

1

Abb. 35: Frischluftanschluss

1: Außenlufteintitt

A: Außen

B: Innen

n

Der Anteil der Frischluft darf nicht mehr als

10% des Nennluftvolumenstromes des Gerätes

betragen. Die Frischluftzufuhr sollte durch den

Einsatz eines zusätzlichen, drehzahlgeregelten

Ventilators erfolgen.

n

Um das Eindringen von Regenwasser zu ver-

hindern, darf die Luft am Außenlufteintritt mit

einer Geschwindigkeit von maximal 2,5 m/s

über einen Staubfilter angesaugt werden.

n

Für den Anschluss des Ventilators ist eine bau-

seitig zu erstellende, separat abzusichernde

Elektroinstallation erforderlich.

25
