REMKO MXD 202 - Handbuch (Seite 27)

A
C
B
D

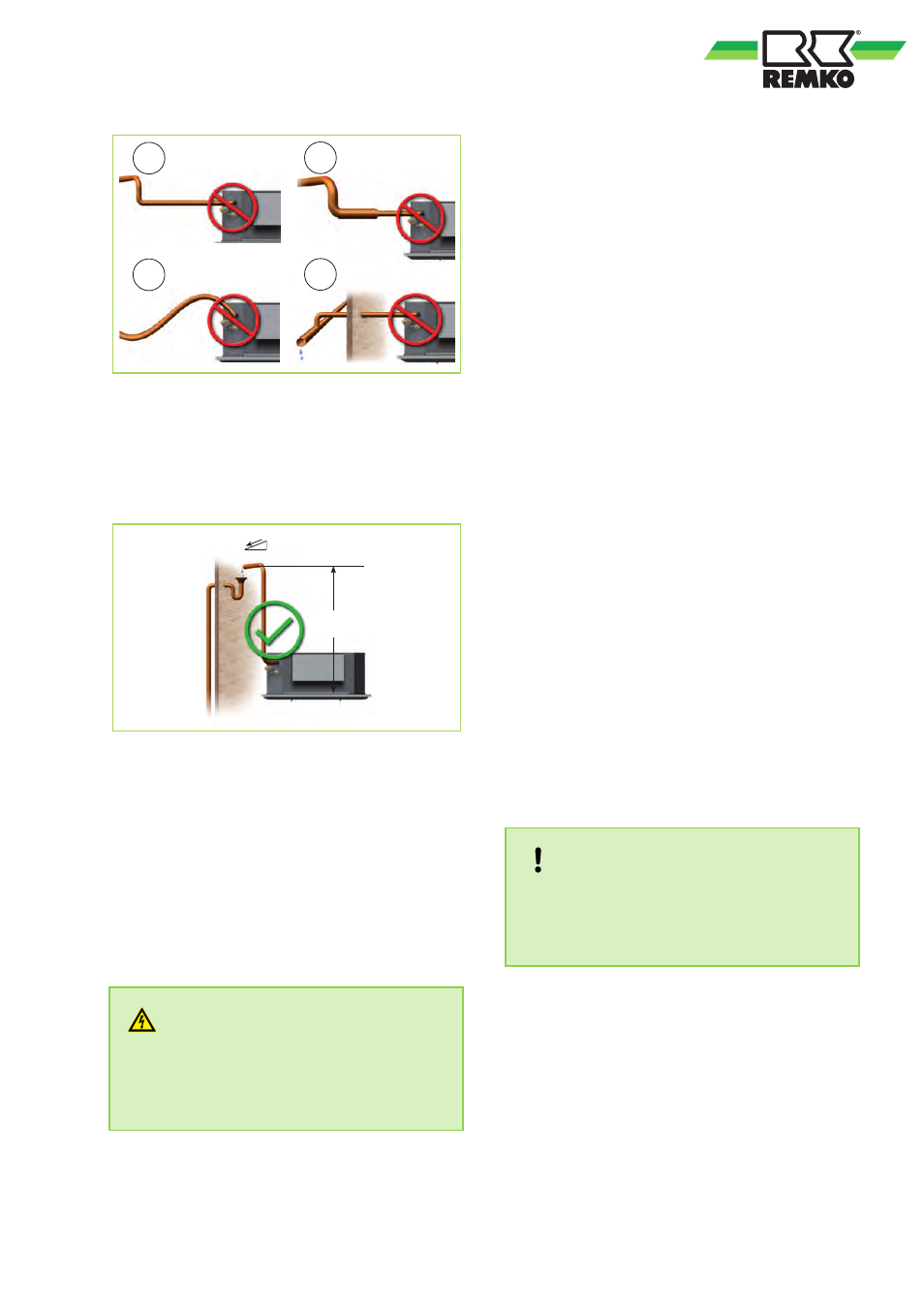

Abb. 37: Kondensatanschluss - Falsch!
A: Weit entfernte Steigleitung
B: Zu große/kleine Kondensatleitung
C: Kein Gefälle
D: Kein freier Ablauf
16-20 mm
min. 2%
max.
500 mmWS
Abb. 38: Kondensatanschluss - Richtig!
8 Elektrischer Anschluss
8.1 Allgemeine Anschluss- und
Sicherheitshinweise
Bei den Geräten ist eine Spannungsversorgung
am Außenteil und eine vieradrige Steuerleitung
zum Innengerät zu installieren und entsprechend
abzusichern.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
n Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Gerätes zu
installieren.
n Die Klemmleisten der Anschlüsse befinden
sich innerhalb des Gerätes. Nach Öffnen der
Abdeckung ist sie erreichbar.
n Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist ggf. bei
der Verwendung des Abschaltkontaktes der
Pumpe die Spannungsversorgung zum Innen-
gerät zu unterbrechen.
27
