8.3

Elektrisches Anschlussschema

Anschluss MVT 601 DC-1051 DC

230V/1~/50 Hz

L(A) N(A) S(A)

L

N

L(B) N(B) S(B)

L(C) N(C) S(C)

L(D) N(D) S(D)

L

N

S

L

N

S

L

N

S

L

N

S

A

1

B

1

B

2

B

3

B

4

2

2

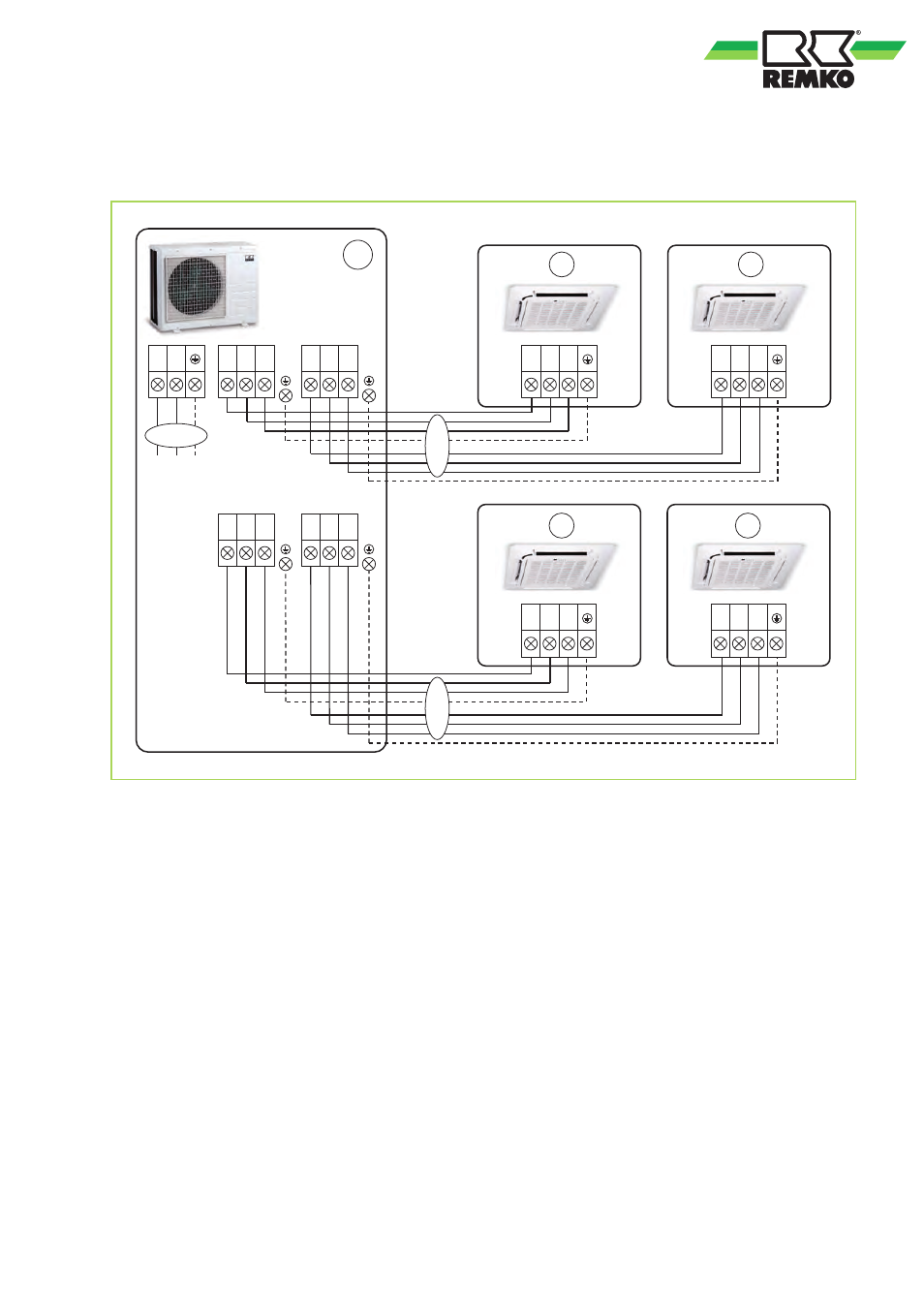

Abb. 41: Elektrisches Anschlussschema

A:

Außenteil MVT 601 DC-1051 DC

B:

Innengeräte MXD 202-522

1:

Netzzuleitung

2:

Kommunikationsleitungen
