Elektrisches Schaltschema

MXD 202-352

CE-KFR20Q4/BP3TN1Y(hb)-A.D.11.NP2-1

202302141057

CN23

ON/OFF

CN33

ALARM

SW6

SW1

SW7

S1

S2

FUSE1

T5A/250VAC

C

N

9

C

N

40

C

N

17

CN14 SWING

CN10

CON-debug

CN5 WATER

CN6 T1 T2

CN7

CN12

HEAT

CN1

POWER

CN13

PUMP

P4 NEWFAN L

P5 NEWFAN N

P1 N

P6

CN15

2

1

4

3

5

6

7

8

9

A

10

11

SW2

12

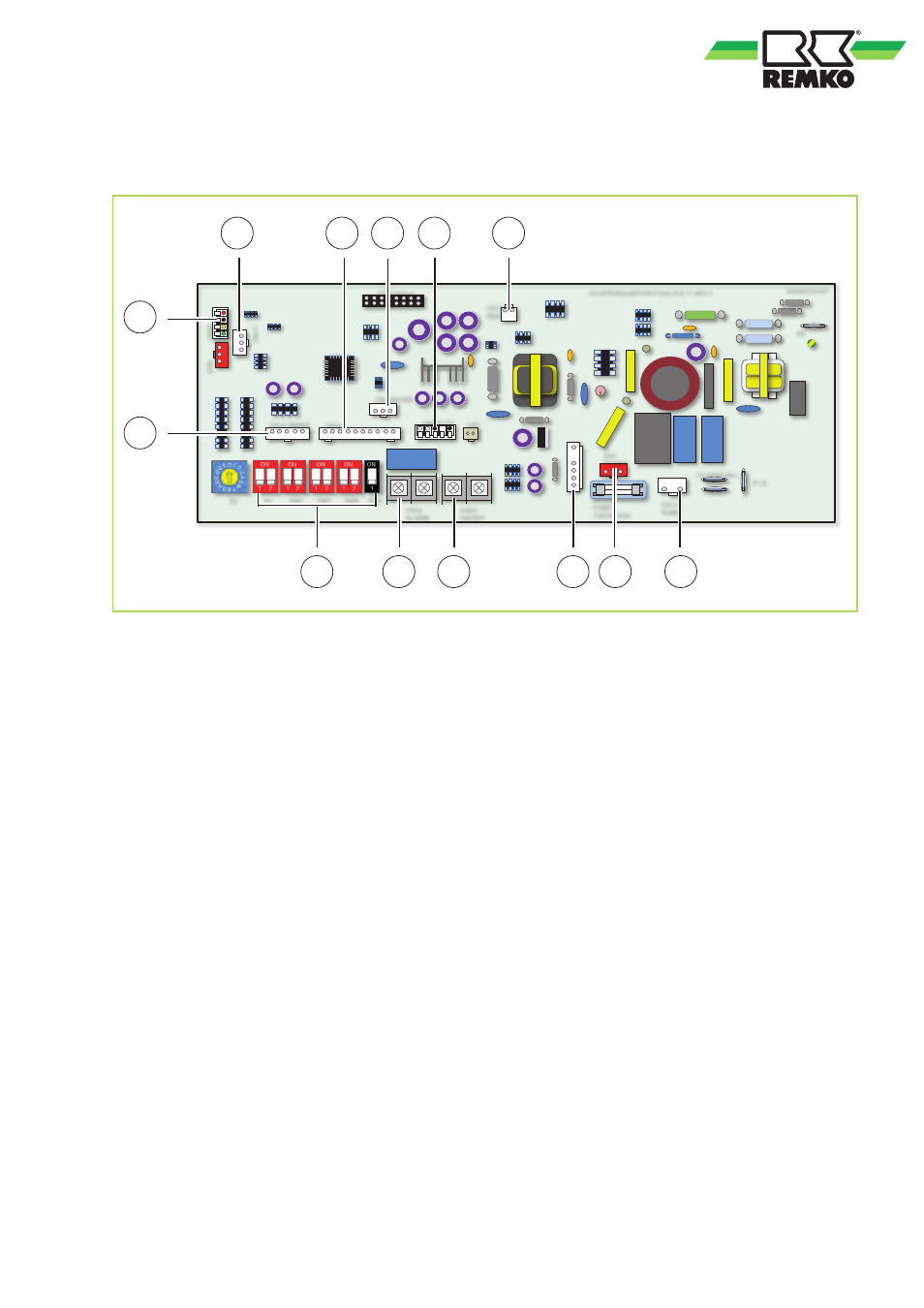

Abb. 43: Elektrisches Schaltschema

A:

Spannungsversorgung Steuerplatine

1:

Swingmotor

2:

Anschlussmöglichkeit Kabelfernbedienung

3:

MCC-Bus

4:

Anschluss Anzeigeplatine

5:

Schwimmerschalter Kondensat

6:

Sensor Saugleitung, Sensor Raumtemperatur

7:

Externer Start/Stop Kontakt

8:

DIP-Schalter

9:

Alarmkontakt (optional)

10:

Externer Start/Stop Kontakt (optional)

11:

Verdampferventilatormotor

12:

Anschluss Kondensatpumpe

31
