treffen Sie ggf. Maßnahmen zur
Ölrückführung!
5. Installieren Sie das Außenteil
mit der Wand- bzw. Boden-
konsole an statisch zulässige
Gebäudeteile. (Installations-
anweisungen der Konsolen
beachten.)
6. Stellen Sie sicher, daß kein Kör-
perschall auf Teile des Gebäu-
des übertragen wird. Körper-
schallübertragungen werden
durch Schwingungsdämpfer
reduziert!
7. Entfernen Sie die werksseitigen
Schutzkappen sowie die Über-
wurfmuttern der Absperrven-
tilanschlüsse und verwenden
diese zur weiteren Montage.
8. Vergewissern Sie sich, bevor Sie
die Kältemittelleitungen aufbör-
deln, daß die Überwurfmutter
auf dem Rohr vorhanden ist.
Zusätzliche Hinweise zur
Installation
■
Bei der Kombination des
Außenteiles mit einigen Innen-
geräten kann der Anschluß der
Kältemittelleitungen differie-
ren. Montieren Sie dann die im
Lieferumfang des Innengerätes
befindlichen Reduzier- bzw.
Erweiterungsverschraubungen
an das Innengerät.
■
Ist die einfache Länge der Ver-
bindungsleitung länger als
5 m, so ist bei der Erstinbetrieb-
nahme der Anlage Kältemittel
hinzuzufügen. (Siehe Kapitel
„Kältemittel hinzufügen“).
Es dürfen nur Werkzeuge zur
Verwendung kommen, die für
den Einsatz im Kältebereich
zugelassen sind.
Rohrabschneider, Entgrater
und Bördelwerkzeug.
HINwEIS
9. Bearbeiten Sie die verlegten
Kältemittelleitungen wie im Fol-
genden dargestellt. (Bild 7+)
10.Überprüfen Sie, ob der Bördel
eine korrekte Form aufweist
(Bild )
.
11.Nehmen Sie zunächst die
Verbindung der Kältemittel-
leitungen mit den Absperr-
ventilen per Hand vor, um
einen richtigen Sitz zu
gewährleisten.
12.Befestigen Sie nun endgül-
tig die Verschraubungen mit
2 Maulschlüsseln geeigneter
Schlüsselweite.
Halten Sie während des Schrau-
bens auf jeden Fall mit einem
Maulschlüssel gegen (Bild 10).
13.Versehen Sie die beiden instal-
lierten Kältemittelleitungen,
einschließlich der Verbinder,
mit einer entsprechenden
Wärmedämmung.
14.Verwenden Sie nur für den
Temperaturbereich einsetzbare
und diffusionsdichte Isolations-
schläuche.

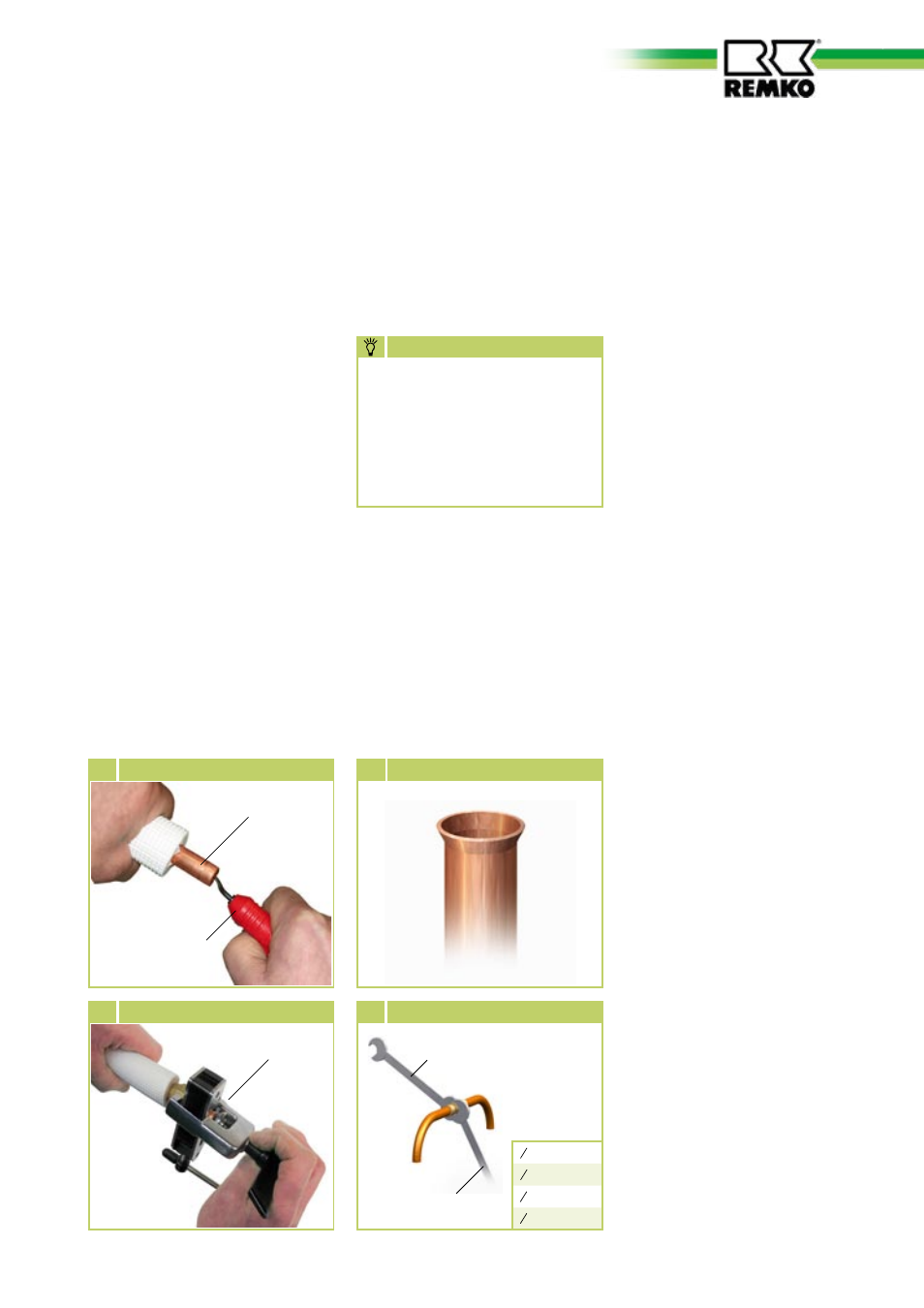

Bördelwerkzeug
 Bördeln der Kältemittelleitung
Kältemittelleitung
Entgrater
7 Entgraten der Kältemittelleitung  Korrekte Bördelform
Festziehen 1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
10 Verschraubungen anziehen
Anzugs-
drehmoment:
1 4 “ 12-16 Nm
3 8 “ 28-32 Nm
1 2 “ 40-44 Nm
5 8 “ 64-68 Nm
