Seite 22: Ln 7 8 9

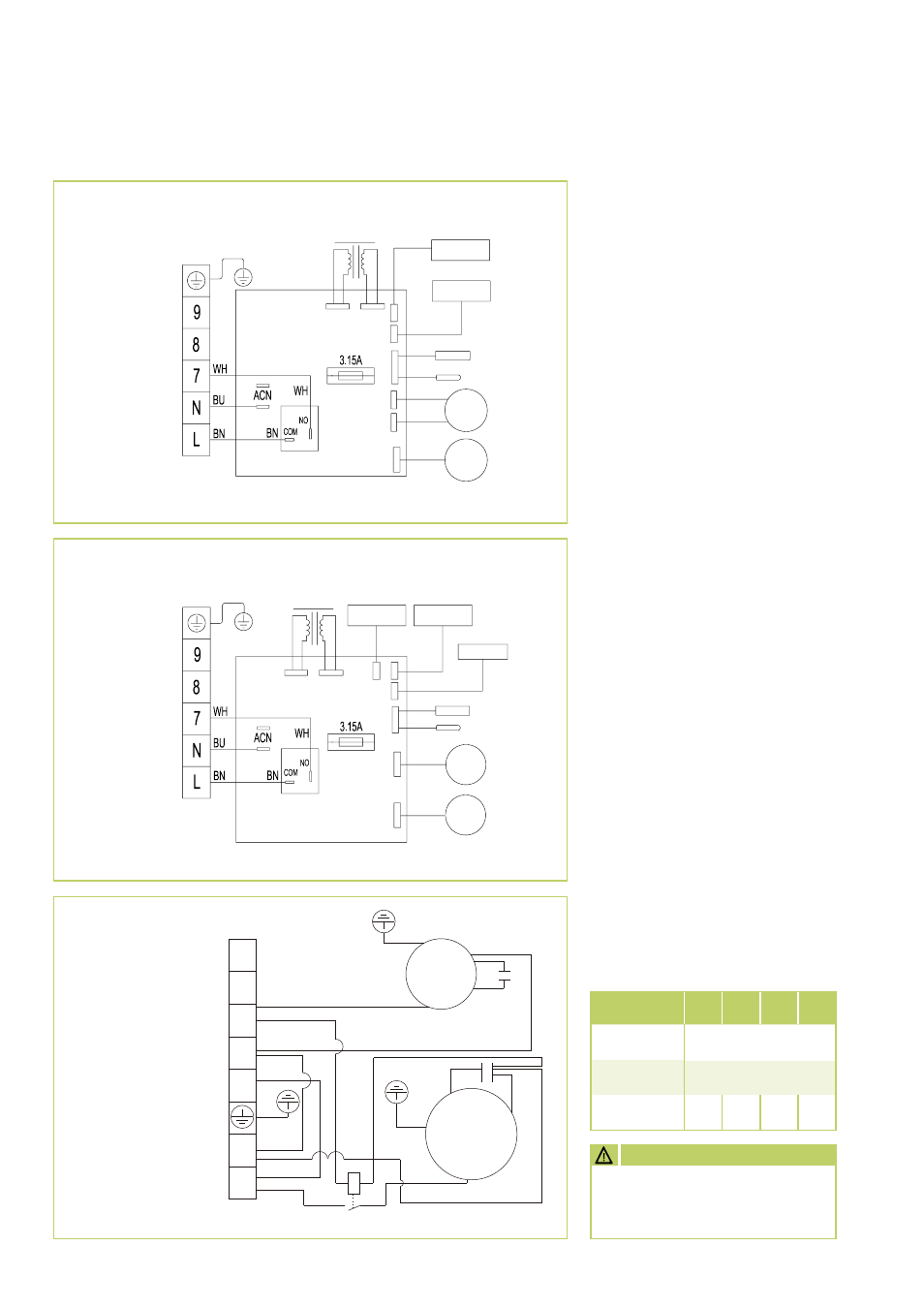

Elektrisches Schaltschema
Vor der Inbetriebnahme
Nach erfolgreicher Dichtigkeits-
kontrolle ist die Vakuumpumpe
mittels der Manometerstation an
den Ventilanschlüssen des Außen-
teiles (siehe Kapitel „Dichtigkeits-
kontrolle“) anzuschließen und ein
Vakuum zu erzeugen.
Vor der ersten Inbetriebnahme
des Gerätes und nach Eingriffen
in den Kältekreislauf, müssen die
folgenden Kontrollen durchgeführt
und im Inbetriebnahmeprotokoll
dokumentiert werden:
■
Prüfung aller Kältemittellei-
tungen und -ventile
mit Lecksuchspray oder Sei-
fenwasser auf Dichtigkeit und
aufversehentliches Vertauschen
von Saug- und Einspritzleitung.
Bei Stillstand des Gerätes.
■
Prüfung der Kältemittellei-
tungen und der
Dämmung auf Beschädigungen.
■
Prüfen der elektrischen Verbin-
dung zwischen Innengerät und
Außenteil auf richtige Polarität.
■
Prüfung aller Befestigungen,
Aufhängungen etc. auf ord-
nungsgemäßen Halt und
korrektes Niveau.
Kältemittel hinzufügen
Die Geräte besitzen eine Kältemit-
telgrundfüllung. Darüber hinaus
sind bei Kältemittelleitungslängen
von über 5 Metern einfacher
Länge je Kreis eine zusätzliche
Füllmenge an Kältemittel, entspre-
chend der nachstehenden Tabelle,
zu ergänzen:
ML 260-0 IT
ML 20-60 IT
ML 260-60 AT
R
S
L
N
7
8
9
C
L
N
BN
BN
BK
BU
BU
BU
BU
BK
WH
Steuer-
leitung
Netzzu-
leitung
Verflüssigerventilator
Kompressor
Kompressorschütz
Farbkenn-
zeichnung
WH = Weiß
BU = Blau
BR = Braun
BK = Schwarz
Anzeigedisplay
Farbkenn-
zeichnung
WH = Weiß
BU = Blau
BN = Braun
Empfangsplatine
Frostschutz-
sensor
Umluftsensor
Verdampfer-
ventilator
Swingmotor
Transformator
Sicherung
Anzeige-
display
Farbkenn-
zeichnung
WH = Weiß
BU = Blau
BN = Braun
Empfangs-
platine
Frostschutz-
sensor
Umluftsensor
Verdampfer-
ventilator
Swingmotor
Transfor-
mator
Sicherung
ML
260
ML
350
ML
520
ML
680
Einfache
Leitungslänge Zusätzliche Füllmenge
Bis einschl.
5 m
0 g/m
5 m bis max.
15/23 m
15
g/m
20
g/m
30
g/m
35
g/m
Beachten Sie, daß das ver-
wendete Kältemittel immer in
flüssiger Form aufgefüllt wird!
ACHTUNG
