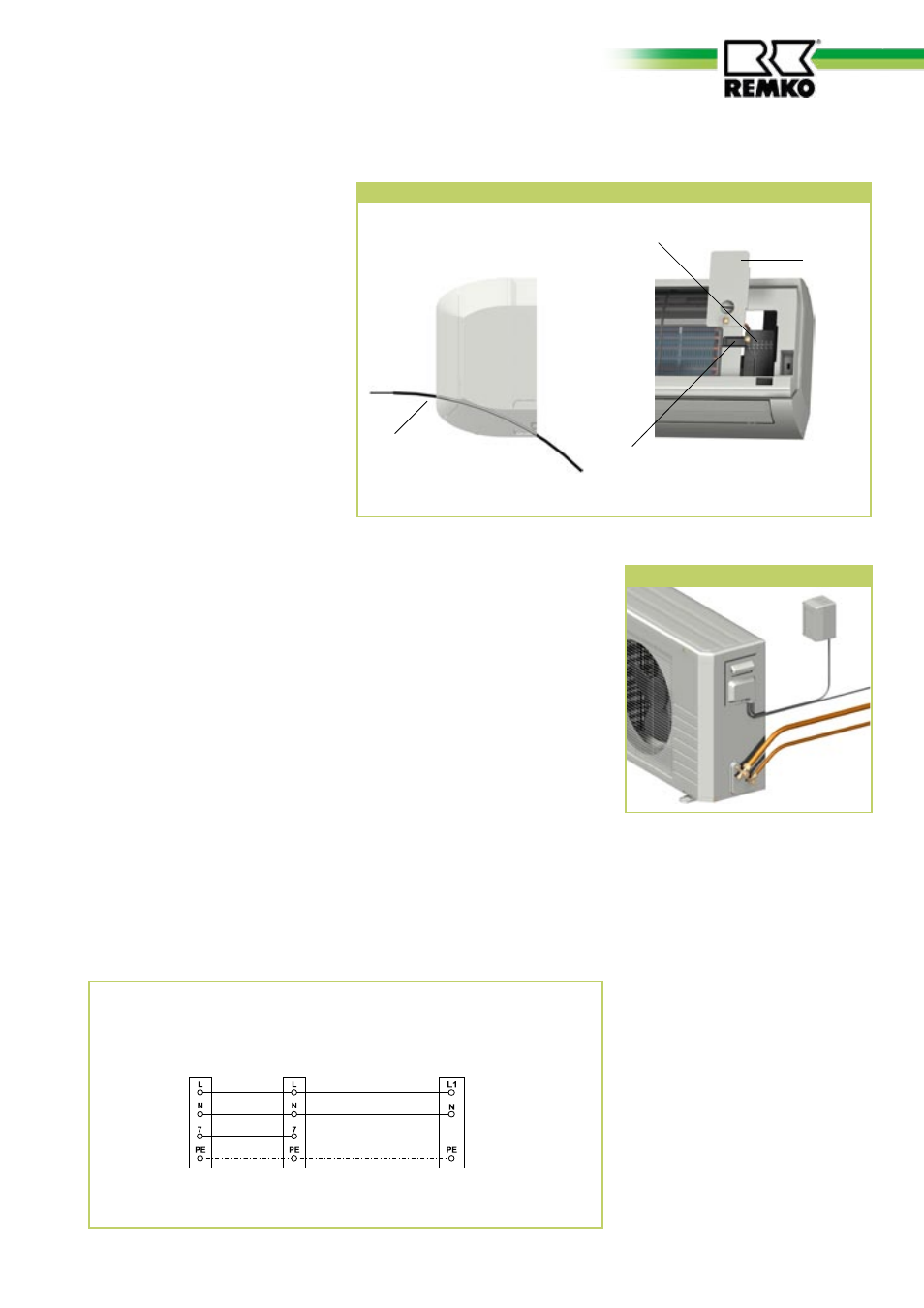

Anschluß des Innengerätes
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Öffnen Sie das Lufteintrittsitter.
2. Lösen Sie die Abdeckung auf
der rechten Seite.
3. Verbinden Sie das Gerät mit
Steuerleitung vom Außenteil.
Siehe Elektrisches Anschluß-
schema.
4. Bauen Sie das Gerät wieder
zusammen.
Anschluß des Innengerätes
Klemmleiste
Abdeckung
Steuerleitung
Zugentlastung
Steuerleitung
Anschluß des Außenteils
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den Geräte-
deckel.
2. Entfernen Sie die sich beim An-
schluß befindliche Seitenwand.
3. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.
Anschluß des Außenteiles
Elektrisches
Anschlußschema
ML 260 bis 60
Innengerät Außenteil Netzzuleitung
Neutralleiter
Außenleiter
Schutzleiter
20 V~,
0 Hz,
L1 / N / PE
Steuerleiter Kompressorschütz
4. Führen Sie die beiden Leitungen
durch die Kantenschutzringe
des feststehenden Anschluß-
bleches.
5. Klemmen Sie die Leitungen ge-
mäß des Anschlußschemas an.
6. Verankern Sie die Leitung in der
Zugentlastung und bauen Sie
das Gerät wieder zusammen.
