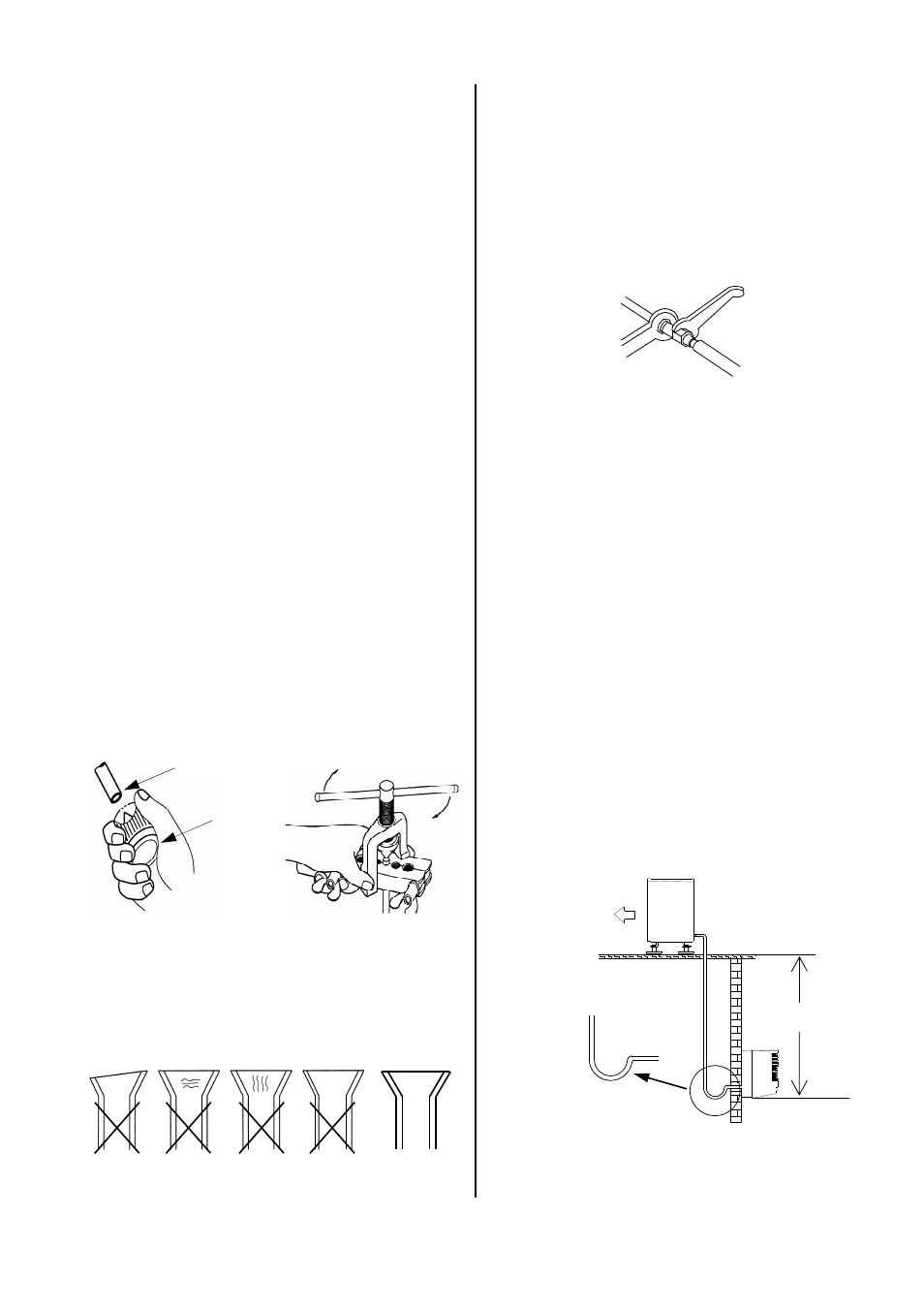

Ölrückführungsmaßnahmen
Wird das Außenteil auf einem höheren Niveau als das
Innengerät angeordnet, sind geeignete Ölrückführungs-
maßnahmen zu treffen.
Dies erfolgt in der Regel durch die Herstellung eines Öl-
hebebogen, der je 2,5 steigende Meter zu installieren ist.
Radius:
50 mm
Außenteil
max. 8/10 m
Innengerät
Ölhebebogen in der Saug-
leitung zum Außenteil
1x je 2,5 steigende Meter
Installation
Die folgenden Anweisungen beschreiben die Installation
des Kältekreises und die Montage von Innengerät und
Außenteil.
1. Entnehmen Sie die erforderlichen Rohrquerschnitte
bitte der Tabelle „Technische Daten“.
2. Installieren Sie das Innengerät und schließen Sie die
Kältemittelleitung entsprechend der Bedienungsan-
leitung des Innengerätes an.
3. Beachten Sie bei der Montage die Biegeradien der
Kältemittelleitungen und biegen Sie nie eine Stelle
des Rohres zweimal.
Versprödung und Rißgefahr können die Folge sein.
4. Verlegen Sie die Kältemittelleitungen vom Innen-
gerät zum Außenteil.
Achten Sie auf eine ausreichende Befestigung und
treffen Sie ggf. Maßnahmen zur Ölrückführung!
5. Installieren Sie das Außenteil mit der Wand– bzw.
Bodenkonsole an statisch zulässige Gebäudeteile.
Installationsanweisungen der Konsolen beachten.
6. Stellen Sie sicher, daß kein Körperschall auf Teile
des Gebäudes übertragen wird.
Körperschallübertragungen werden durch Schwin-
gungsdämpfer reduziert!
7. Entfernen Sie die werksseitigen Schutzkappen sowie
die Überwurfmuttern der Absperrventilanschlüsse
und verwenden diese zur weiteren Montage.
8. Vergewissern Sie sich, bevor Sie die Kältemittellei-
tungen aufbördeln, daß die Überwurfmutter auf dem
Rohr vorhanden ist.
9. Bearbeiten Sie die verlegten Kältemittelleitungen
wie im Folgenden dargestellt.
Es dürfen nur Werkzeuge zur Verwendung kommen,
die für den Einsatz im Kältebereich zugelassen sind.
Rohrabschneider, Entgrater und Bördelwerkzeug.
Entgrater
Kältemittelleitung Bördelwerkzeug
ungleiche
Dicke
Riß-
bildungen
Riß-
bildungen
wellig KORREKT
10. Überprüfen Sie, ob der Bördel eine korrekte Form
aufweist.
11. Nehmen Sie zunächst die Verbindung der Kälte-
mittelleitungen mit den Absperrventilen per Hand
vor, um einen richtigen Sitz zu gewährleisten.
12. Befestigen Sie nun endgültig die Verschraubungen
mit 2 Maulschlüsseln geeigneter Schlüsselweite.
Halten Sie während des Schraubens auf jeden Fall
mit einem Maulschlüssel gegen. (Siehe Abbildung)
Festziehen
1. Maulschlüssel
Gegenhalten
2. Maulschlüssel
13. Versehen Sie die beiden installierten Kältemittellei-
tungen, einschließlich der Verbinder, mit einer ent-
sprechenden Wärmedämmung.
14. Verwenden Sie nur für den Temperaturbereich ein-
setzbare und diffusionsdichte Isolationsschläuche.
Zusätzliche Hinweise zur Installation.
◊ Bei der Kombination des Außenteiles mit einigen In-
nengeräten kann der Anschluß der Kältemittelleitun-
gen differieren. Montieren Sie dann die im Lieferum-
fang befindlichen Reduzier– bzw. Erweiterungsver-
schraubungen an das Innengerät.
Ist die einfache Länge der Verbindungsleitung län-
ger als 5 m, so ist bei der Erstinbetriebnahme der
Anlage Kältemittel hinzuzufügen.
Siehe Kapitel „Kältemittel hinzufügen“
