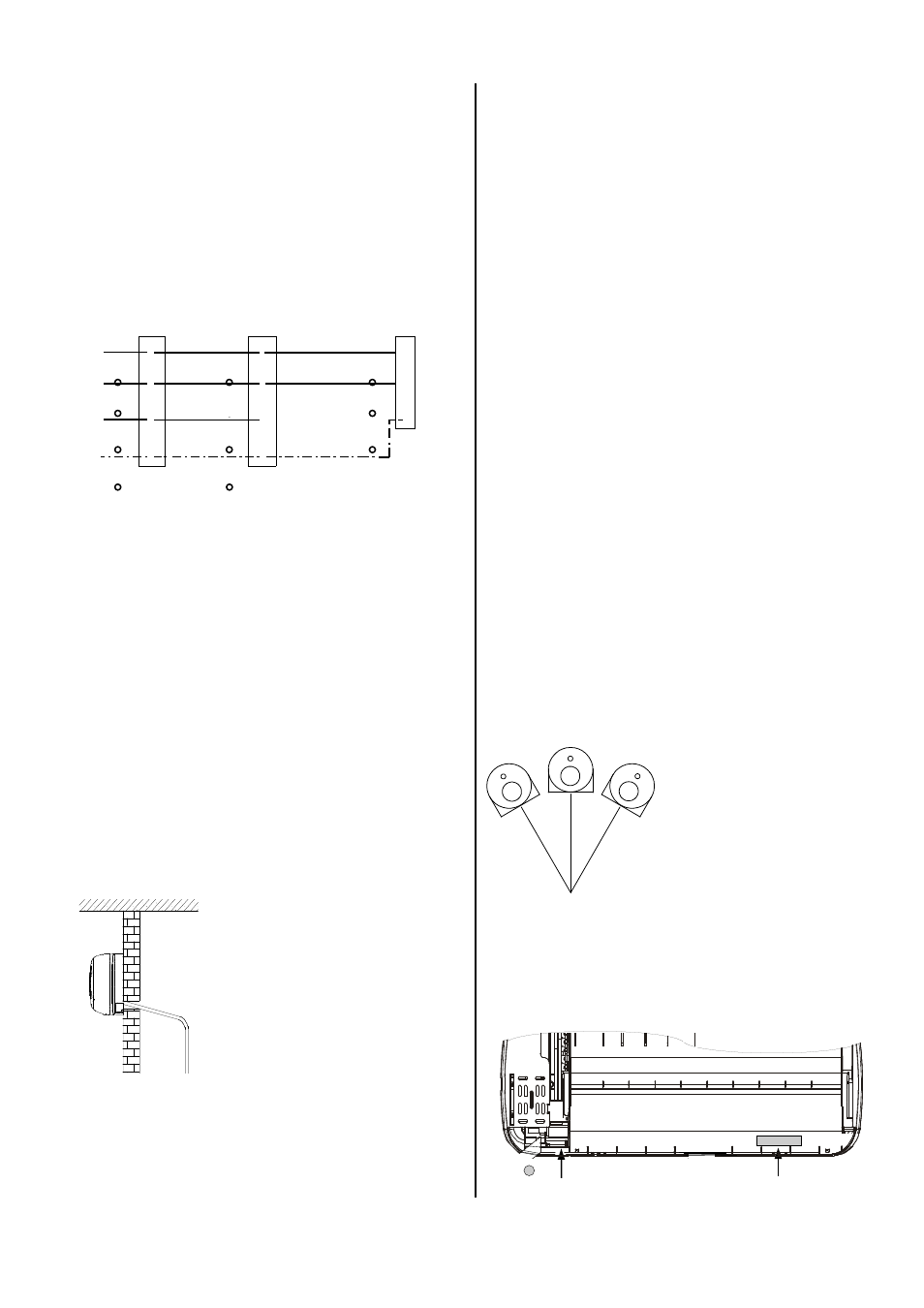

Elektrischer Anschluß der Geräte:
Rot
Weiß
Orange
Gelb-Grün
Klemmleiste
Außenteil
Zum Verdichterschütz
Schutzleiter
Klemmleiste
Netzzuleitung
Klemmleiste
Innengerät
A
N
2
L1
N
A
N
2
PE PE
PE Steuerleiter
Neutralleiter
Außenleiter
230 V~,
50 Hz,
L1
N
PE
2 % Gefälle
◊ Verwenden Sie in stets geeignete Schlauchschellen.
◊ Falls das Kondensat in eine Abwasserleitung geführt
wird, sehen Sie eine siphonartige Schlauchführung
als Geruchsverschluß vor.
◊ Nach erfolgter Verlegung muß der freie Ablauf des
Kondensates überprüft werden.
◊ Achten Sie auf ausreichendes
Gefälle zum Abfluß.
Sehen Sie ein Gefälle von min-
destens 2 % vor!
◊ Der im Lieferumfang enthaltene
Kondensatschlauch kann mit
handelsüblichen Schläuchen von
17 mm Innendurchmesser ver-
längert werden.
Kondensatanschluß
Aufgrund der Taupunktunterschreitung kommt es wäh-
rend des Kühlbetriebes am Lamellentauscher des In-
nengerätes zur Bildung von Schwitzwasser (Kondensat).
Das Innengerät ist mit einer Auffangwanne und einem
Kondensatschlauch für das anfallende Kondensat aus-
gestattet.
Beachten Sie vor der Verlegung des Kondensatschlau-
ches die folgenden Hinweise:
◊ Der Kondensatablauf wird in der Regel zusammen
mit den Kältemittelleitungen verlegt.
◊ Falls durch bauliche Gegebenheiten eine abweichende
Führung des Kondensatschlauches erforderlich ist,
kann der Schlauch auch durch einen anderen Ab-
gang des Innengerätes herausgeführt werden.
◊ Beim einem Gerätebetrieb unter 0 °C Außentempe-
ratur ist auf eine frostsichere Verlegung zu achten.
Externe Kondensatpumpe
Die als Zubehör mit der EDV-Nr. 1613167 erhältliche
Kondensatpumpe fördert das im Innengerät anfallende
Kondensat, auch im steigenden Betrieb, zu ungünstig
gelegenen Abläufen. Die Pumpe kann innerhalb des
Gerätes installiert werden.
Beachten Sie die Bedienungsanleitung der Pumpe und
die folgenden Hinweise:
◊ Schützen das Gehäuse vor einem direkten Kontakt
mit dem Kondensat.
◊ Öffnen Sie nicht das Gehäuse der Pumpe.
◊ Überprüfen Sie die Betriebsspannung der Pumpe
und die Netzspannung auf Übereinstimmung.
◊ Verwenden Sie den Alarmkontakt zur Abschaltung
des Außenteiles.
◊ Beachten Sie, daß der Alarmkontakt, je nach Last
des verwendeten Außenteiles, nur in Verbindung mit
einem Schütz oder Relais zur Abschaltung einge-
setzt werden darf.
◊ Schließen Sie die Pumpe fest an die Steuerleitung an.
Pumpe
Die Befestigung der Pumpe erfolgt mit Hilfe der mitge-
lieferten selbstklebenden Klettbänder auf der, von hinten
gesehenen, rechten Geräterückseite.
Reservoir Pumpe
Reservoir mit Sensor
Das Reservoir dient zur Aufnahme des Kondensates.
Ein Sensor schaltet die Pumpe bei Erreichen eines be-
stimmten Wasserstandes ein.
Der elektronische Sensor erlaubt eine Achsdrehung des
Reservoirs bis 30°.
Mögliche Montagelage:
Drehung der Achse um bis
zu 30° nach rechts bzw.
links.
Die Kondensatpumpe besteht aus 2 Komponenten:
◊ Dem Reservoir mit Sensor.
◊ Der Pumpe.
5. Ziehen Sie die Klemmleiste des Anschlusses nach
vorne aus dem Gerät
6. Verbinden Sie das Gerät mit der spannungsfreien
Leitung vom Außenteil.
Siehe Abbildungen.
7. Bauen das Gerät wieder zusammen.
