Montageanweisung für
das Fachpersonal
Wichtige Hinweise vor der Installation
◊ Verwenden Sie ausschließlich die im Lieferumfang
enthaltenen Überwurfmuttern der Kältemittelleitungen.
Andere Bauteile können die Gewinde beschädigen.
◊ Kontrollieren Sie den Verpackungsinhalt auf Voll-
ständigkeit und die Geräte auf sichtbare Transport-
schäden und melden Sie Mängel umgehend Ihrem
Vertragspartner und der Spedition.
Spätere Reklamationen können nicht anerkannt wer-
den.
◊ Bringen Sie das Gerät in der Originalverpackung so
nah wie möglich an den Montageort, um Transport-
schäden zu vermeiden.
◊
Installieren Sie das Gerät nicht in unmittelbarer Nähe
von Objekten mit intensiver Wärmeeinstrahlung.
Leuchten usw.
◊ Wählen Sie einen Montageort, der einen freien Luft-
ansaug und Ausblas gewährleistet.
Mindestfreiräume sind auf der Ober- und Unterseite
jeweils 120 mm.
◊ Die Kondensatleitung muß mit mindestens 2 %
Gefälle verlegt werden.
◊ Wird die Kondensatleitung mit der Abwasserleitung
verbunden, ist ein Geruchsverschluß vorzusehen,
dessen Oberkante die Höhe der Unterkante des In-
nengerätes nicht überschreiten darf.
◊ Entfernen Sie die Schutzkappen der Gerätean-
schlüsse erst kurz vor dem Verbinden mit den Kälte-
mittelleitungen.
◊ Alle elektrischen Anschlüsse sind nach den gültigen
Bestimmungen durchzuführen. Die Netzversorgung
wird nur an das Außenteil angeschlossen.
◊
Die Steuerleitung zum Innengerät sollte zusammen
mit der Kältemittelleitung verlegt werden.
◊ Achten Sie auf die ordnungsgemäße Befestigung
der Elektroleitungen in den Klemmen.
◊ Das Innengerät und das Außenteil der Raumklima-
geräte von REMKO sind technisch aufeinander ab-
gestimmt.
Bei Verwendung fremder Komponenten erlischt der
Anspruch auf Gewährleistung.
◊
Bei der Installation und Wartung von Klimaanlagen
können Gefahren durch hohe Kältemitteldrücke und
elektrische Spannung entstehen.
◊ Während des Gerätebetriebes können einige Bauteile
des Kältemittelkreislaufes Temperaturen von über
70 °C erreichen.
Bei demontierten Abdeckungen ist deshalb erhöhte
Vorsicht geboten.
◊ Die Ein- und Austrittsöffnungen der Luft dürfen nicht
durch Möbel, Gardinen o. ä. behindert werden.
◊ Die Kältemittelleitungen dürfen nicht geknickt oder
eingedrückt werden.
◊ Schotten Sie offene Kältemittelrohre gegen den Ein-
tritt von Feuchtigkeit durch geeignete Kappen, bzw.
Klebebänder ab.
◊ Vermeiden Sie unnötige Biegungen, um den Druck-
verlust in den Kältemittelleitungen zu minimieren und
den störungsfreien Rückfluß des Kompressoröls zu
gewährleisten.
◊ Bei Anordnungen des Außenteiles oberhalb des In-
nengerätes sind besondere Vorkehrungen bezüglich
der Ölrückführung zu treffen.
Ölhebebögen einplanen.
◊ Achten Sie darauf, daß die gesamten Kältemittellei-
tungen, einschließlich der Verbinder und Ventile,
diffusionsdicht wärmegedämmt sind.
Wanddurchbrüche
Um die Verbindungen zwischen Innengerät und Außen-
teil herstellen zu können, sind Wanddurchführungen un-
vermeidbar. Beachten Sie die folgenden Punkte:
◊ Für die Verbindungsleitungen zum Außenteil muß
bauseits ein Durchbruch von mind. 70 mm Durch-
messer geschaffen werden.
◊ Der Durchbruch muß von Innen nach Außen ein Ge-
fälle von mindestens 10 mm aufweisen.
◊ Stellen Sie vor Beginn der Arbeit sicher, daß sich im
Bereich des Wanddurchbruches keine Versorgungs-
leitungen (Wasser etc.) befinden.
◊
Wir empfehlen, das Loch innen auszupolstern oder
z. B. mit einem PVC-Rohr auszukleiden, um Beschä-
digungen an den Leitungen zu vermeiden.
◊ Nach erfolgter Montage ist der Wanddurchbruch
bauseits mit geeigneter Dichtmasse zu verschließen.
Verwenden Sie keine zement- oder kalkhaltigen Stoffe!
Steuerleitung
Kältemittel-
Saugleitung
Kondensatleitung
Kältemittel-
Einspritzleitung

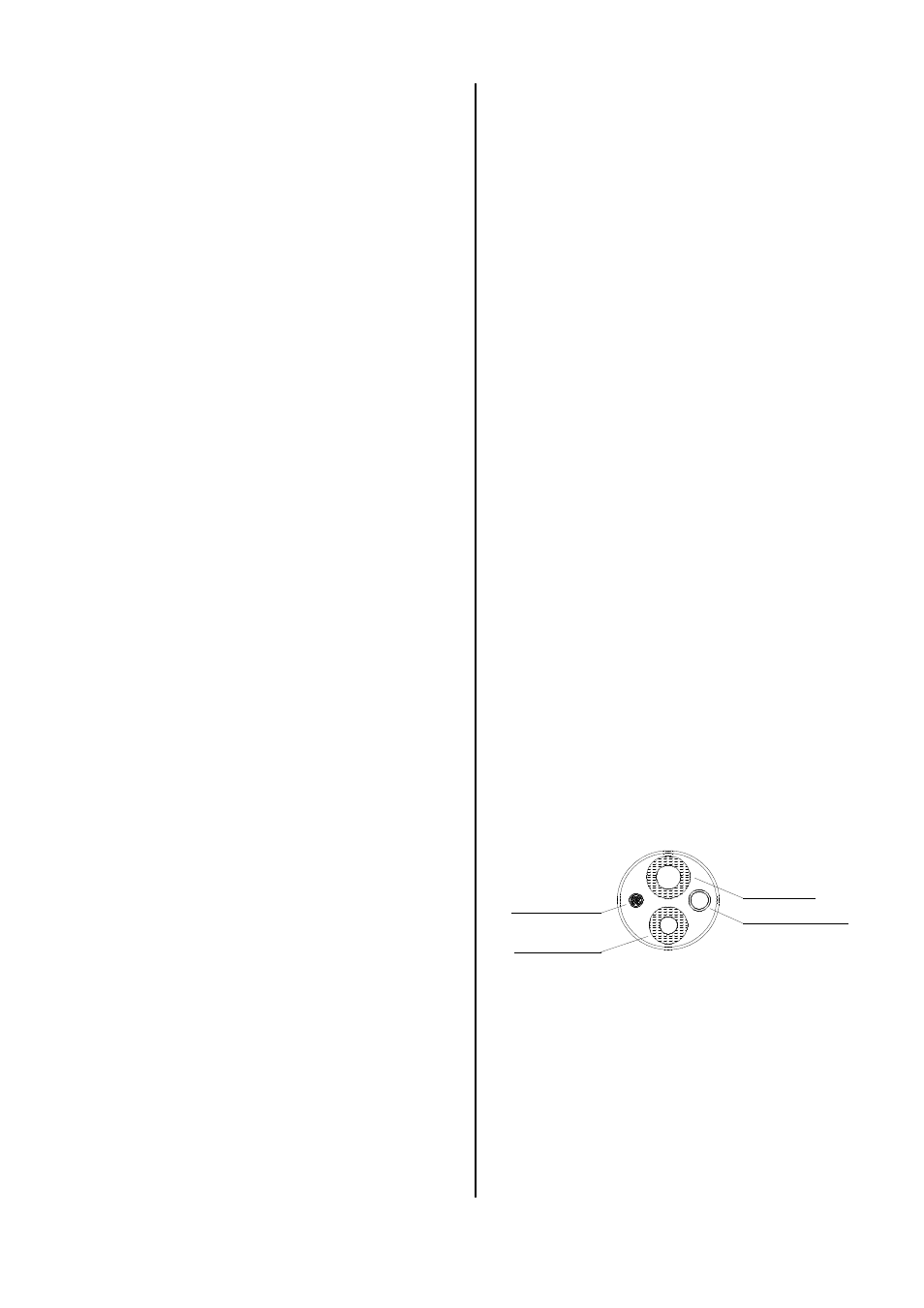

Schematische Darstellung Wanddurchbruch
