Installation
Geräteinstallation
Das Gerät wird an vier Gewin-
destangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetzten
Deckenkassette die Befesti-
gungspunkte der Gewinde-
stangen an statisch zulässigen
Bauwerksteilen und oberhalb
der Zwischendecke.
2. Sollen Zweitraum- und Frisch-
luftanschlüsse eingebaut
werden, sind die erforderlichen
Anschlußstutzen vor der
Gerätemontage anzubauen.
Siehe Abschnitt Zweitraum-
und Frischluftanschluß.
3. Setzen Sie das Innengerät in
die Gewindestangen ein und
bringen Sie die Geräte durch
die untere Mutter in eine
waagerechte Position (Bild )
4. Halten Sie dabei den Abstand
Maß A, wie in der Tabelle ange-
geben, zwischen Unterseite der
Aufhängung und Unterseite der
Befestigung ein. Schließen Sie,
wie im weiteren beschrieben,
die Kältemittel-, Elektro- und
Kondensatleitung an das
Innengerät an (Bild ).
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
6. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
Maße in mm RKT 20-520 RKT 0
Abstand A 35 35
Abstand B 25 25
Geräteaufhängung 615 x 280 615 x 810

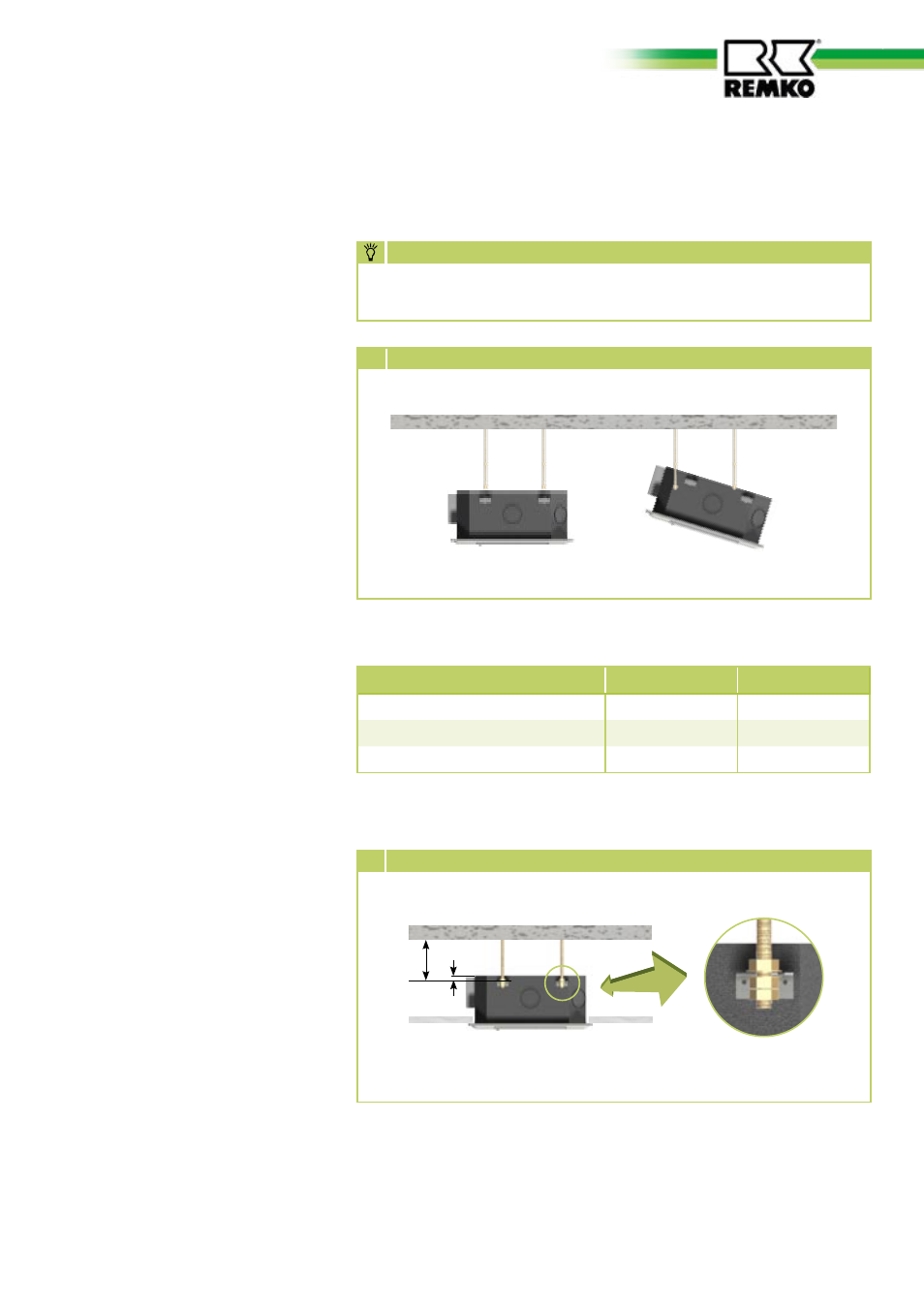

 Gerät befestigen
Statisches Bauwerksteil
B
A
Die Installation darf nur durch autorisiertes Fachpersonal
vorgenommen werden.
HINwEIS
 Gerät einhängen
Statisches Bauwerksteil
1
