Montageanweisung für das Fachpersonal
■
Zur Installation der Gesamt-
anlage sind die Betriebsan-
leitungen des Innengeräts und
des Außenteils zu beachten.
■
Bringen Sie das Gerät in der
Originalverpackung so nah
wie möglich an den
Montageort. Sie vermeiden
so Transportschäden.
■
Kontrollieren Sie den Verpa-
ckungsinhalt auf Vollständigkeit
und das Gerät auf sichtbare
Transportschäden.
Melden Sie eventuelle Mängel
umgehend Ihrem Vertrags-
partner und der Spedition.
■
Heben Sie das Gerät an den
Ecken und nicht an den
Kältemittel- oder
Kondensatanschlüssen an.
■
Die Kältemittelleitungen
(Einspritz- und Saugleitung),
Ventile und die Verbindungen
sind dampfdiffusionsdicht
zu isolieren. Gegebenfalls ist
auch die Kondensatleitung
zu isolieren.
■
Wählen Sie einen Montageort,
der einen freien Lufteintritt und
-austritt gewährleistet. (Siehe
Abschnitt „Mindestfreiräume“.)
■
Installieren Sie das Gerät nicht
in unmittelbarer Nähe von
Geräten mit intensiver Wärme-
strahlung (Die Montage in der
Nähe von Wärmestrahlungen
reduziert die Geräteleistung).
■
Öffnen Sie die Absperrventile
der Kältemittelleitungen erst
nach Beendigung der
kompletten Installation.
■
Schotten Sie offene Kälte-
mittelleitungen gegen den
Eintritt von Feuchtigkeit
durch geeignete Kappen,
bzw. Klebebänder ab und
knicken oder drücken Sie nie
die Kältemittelleitungen ein.
■
Vermeiden Sie unnötige
Biegungen. Sie minimieren so
den Druckverlust in den Kälte-
mittelleitungen und gewährlei-
sten den freien Rückfluß
des Kompressoröls.
■
Treffen Sie besondere Vor-
kehrungen bezüglich der
Ölrückführung, wenn das
Außenteil oberhalb des
Innengerätes angeordnet ist
(Siehe Abschnitt
Ölrückführungsmaßnahmen).
■
Überschreitet die einfache
Länge der Kältemittelleitung
5 Meter, ist Kältemittel
hinzuzufügen.
Die Menge des zusätzlichen
Kältemittels entnehmen Sie
bitte dem Kapitel
„Kältemittel hinzufügen“.
■
Verwenden Sie ausschließlich
die im Lieferumfang
enthaltenen Überwurfmuttern
der Kältemittelleitungen und
entfernen diese erst kurz vor
dem Verbinden mit den
Kältemittelleitungen.
■
Führen Sie alle elektrischen
Anschlüsse nach den gültigen
DIN- und VDE Bestimmungen
durch.
■
Befestigen Sie elektrische
Leitungen stets ordnungsgemäß
in den Elektroklemmen.
Es könnte sonst zu Bränden
kommen.
Montagematerial
Das Innengerät wird mittels 4 bau-
seitig zu stellenden Schrauben über
eine Wandhalterung an der Wand
befestigt. Bei der Deckenmontage
sind 4 Schlüsselkopfschrauben
oder Gewindebolzen erforderlich.
Wahl des Installationsortes
Das Innengerät ist für eine waa-
gerechte Wandmontage unterhalb
von Fenstern konzipiert. Es ist
aber auch im oberen Wandbereich
(max. 1,25 m Oberkante Fuß-
boden) einsetzbar. Das Gerät ist
ebenfalls für eine waagerechte
Deckenmontage konzipiert. Hier-
bei ist besonders die Kondensat-
abführung zu beachten.
Wichtige Hinweise
vor der Installation

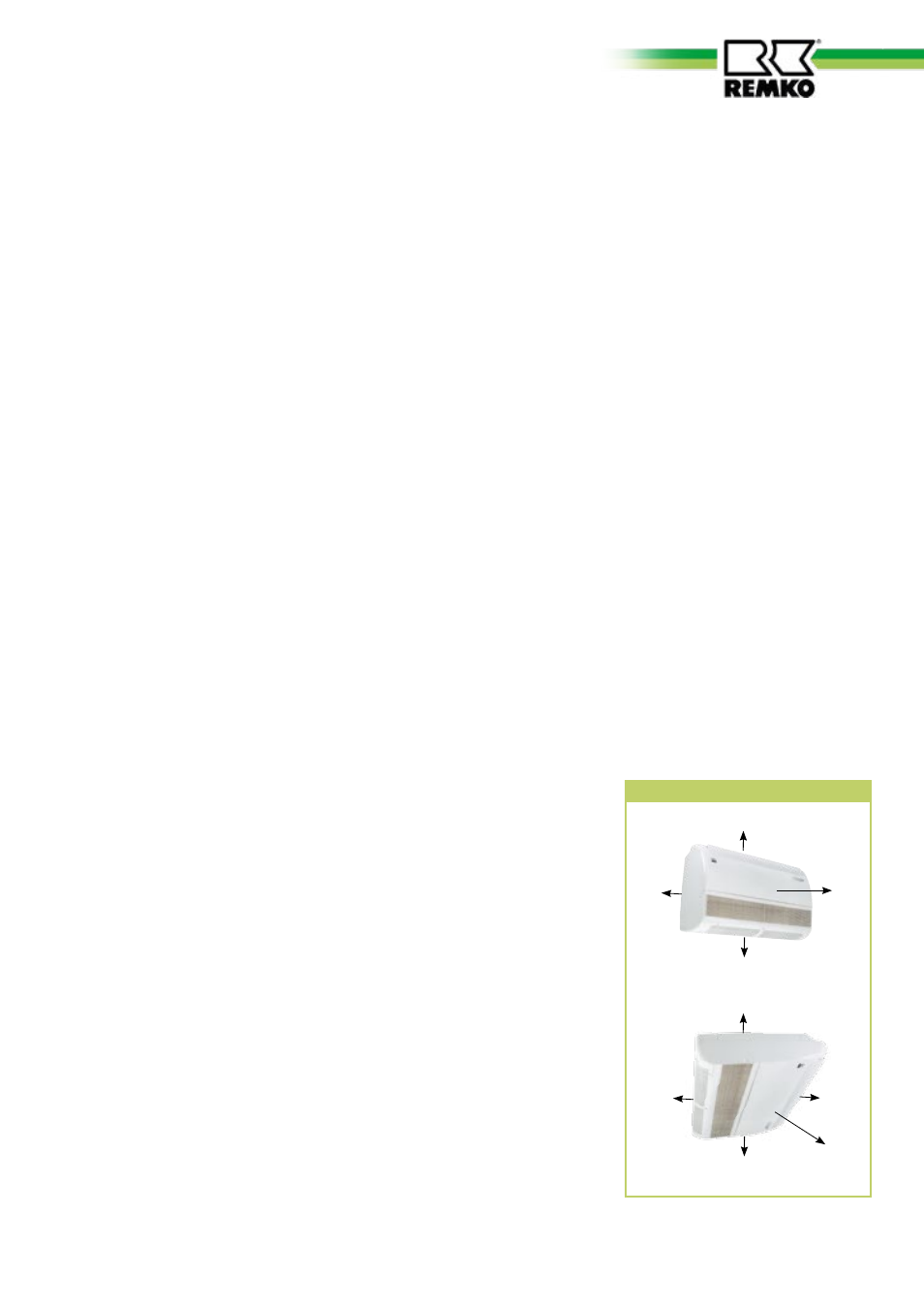

Mindestfreiräume
Die Mindestfreiräume sind zum
einen für Wartungs- und Repara-
turarbeiten und zum anderen für
die optimale Luftverteilung vorzu-
sehen.
Mindestfreiräume / Maße in mm
200
120
1500
120
120
120
200
120
1500
