Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen.Die Montage
der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt
es während des Heizbetriebes
zur Kondensatbildung.
Unterhalb des Registers befindet
sich eine Auffangwanne, die mit
einem Ablauf verbunden werden
muß.
■
Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen
(Bild )
. Gegebenenfalls sehen
Sie eine dampfdiffusionsdiche
Isolation vor.
■
Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■
Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■
Nach erfolgter Verlegung muß
der freie Ablauf des Kondensats
überprüft und eine permanente
Dichtheit sichergestellt werden.

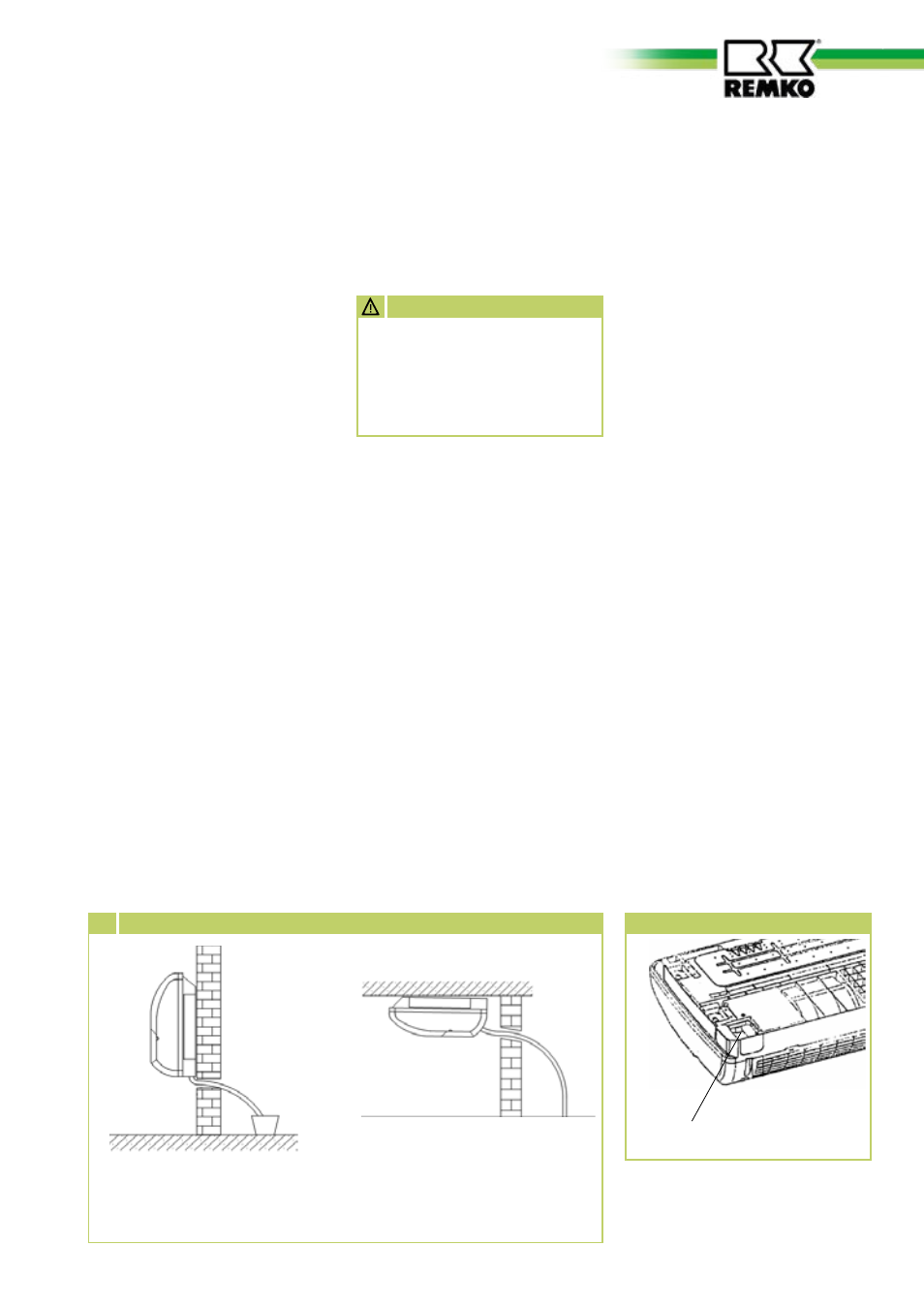

 Gefälle der Kondensatleitung
Wandmontage:
Der Kondensatschlauch wird unten
oder hinten aus dem Innengerät
herausgeführt
Elektrischer Anschluß
Bei den Geräten ist eine Netzzu-
leitunge als Spannungsversorgung
am Außenteil und eine Steuerlei-
tung zum Innengerät zu installie-
ren und entsprechend abzusichern.
■
Wird bei dem Gerät eine als
Zubehör erhältliche Konden-
satpumpe eingesetzt, ist ggf.
bei der Verwendung des Ab-
schaltkontaktes der Pumpe ein
zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschal-
tung des Kompressors, erfor-
derlich.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Innengerätes.
Führen Sie den Anschluß folgen-
dermaßen durch:
1. Die Anschlußklemmleiste befin-
det sich auf der Rückseite des
Gerätes.
2. Verbinden Sie das Gerät mit
Steuerleitung vom Außenteil.
Siehe Elektrisches Anschluß-
schema.
3. Bauen Sie das Gerät wieder
zusammen.
Bei dem Gerät ist eine 4 adrige
Steuerleitung vom Innengerät zum
Außenteil erforderlich.
■
Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■
Die Spannungsversorgung er-
folgt am Außenteil, das Innen-
gerät wird über die Steuerlei-
tung vom Außenteil zum
Innengerät versorgt.
■
Die Klemmleisten der Anschlüs-
se befinden sich auf der Rück-
seite des Gerätes.
Anschluß des Innengerätes
Klemmleiste
Deckenmontage:
Der Kondensatschlauch wird durch die
ovale Gehäuseöffnung in Gitternähe,
aus dem Gerät herausgeführt
