Anschlußvarianten
Die folgenden Anschlußvarianten
für die Kältemittel-, Kondensat-
und Steuerleitungen können
genutzt werden.
Anschlußvarianten
1 Abgang auf der Wand rechts Abgang auf der Wand rechts Abgang auf der Wand rechts
2 Abgang durch die Wand rechts
3 Abgang auf der Wand unten
3

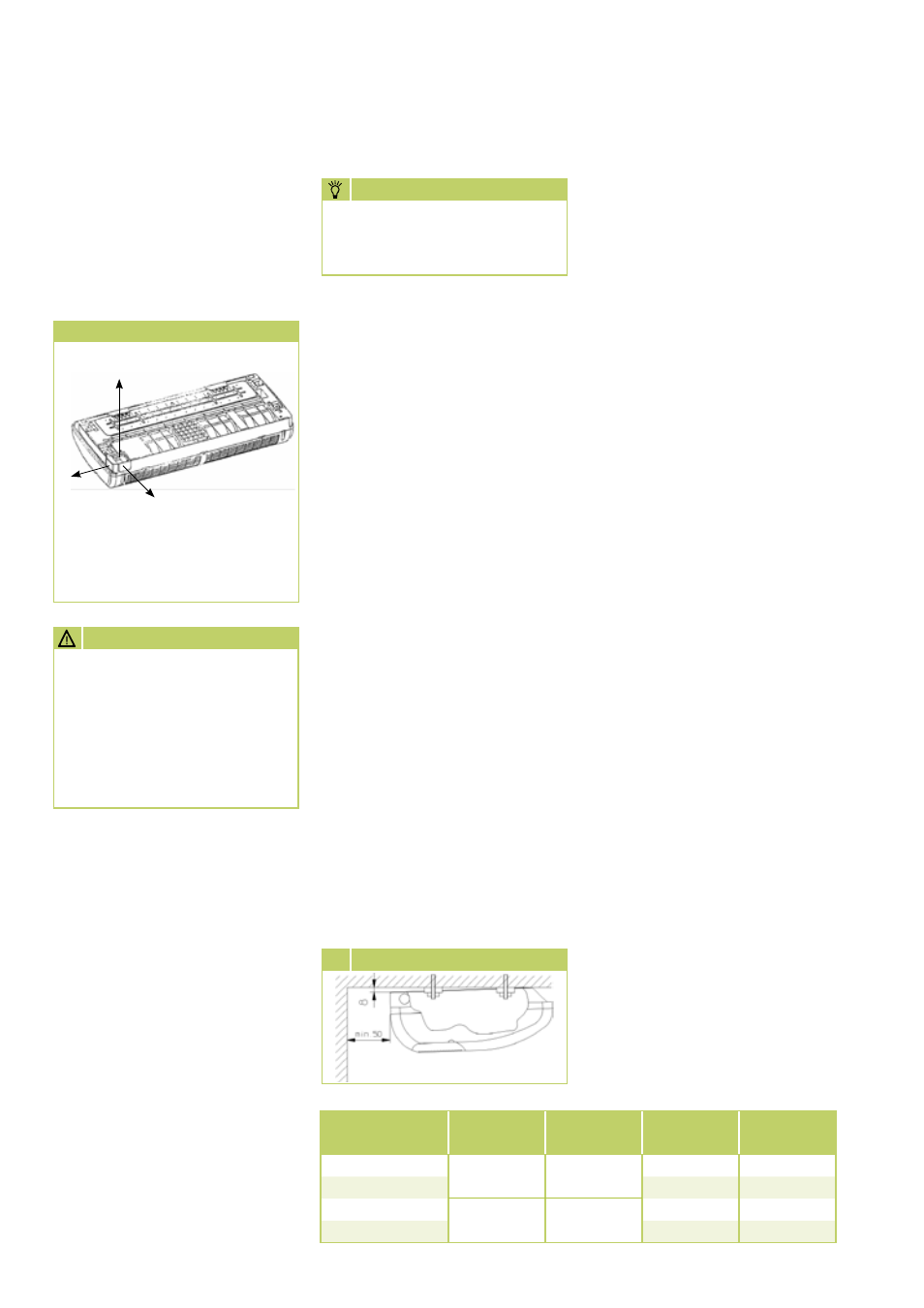

Geräteinstallation
Wandmontage
Das Gerät wird über die Wand-
halterung, unter Beachtung der
im unteren Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Ab-
messungen der Wandhalterung
die Befestigungspunkte an sta-
tisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät
leicht nach hinten gekippt in die
Wandhalterung ein und drü-
cken dann mit der Unterseite
das Gerät gegen die Halterung.
5. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes (Bild ).
Installation
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
HINWEIS
Das Gerät ist werkseitig mit
einer Füllung aus getrocknetem
Stickstoff zur Dichtigkeits-
kontrolle versehen worden.
Der unter Druck stehende
Stickstoff entweicht beim
Lösen der Überwurfmuttern.
ACHTUNG
Anschluß der
Kältemittelleitungen
Der bauseitige Anschluß der
Kältemittelleitungen erfolgt auf
der Rückseite des Gerätes.
Gegebenfalls ist an dem Innenge-
rät eine Reduzierung, bzw. Erwei-
terung zu installieren.
Diese Verschraubungen liegen
dem Innengerät als Beipack serien-
mäßig bei. Nach erfolgter Monta-
ge sind die Verbindungen dampf-
diffusionsdicht zu isolieren.
 Waagerechte Ausrichtung
Deckenmontage
Das Gerät wird über die integrierte
Deckenhalterung befestigt.
1. Markieren Sie gemäß den
Abmessungen der Deckenhalter
die Befestigungspunkte an
statisch zulässigen Bauwerks-
teilen und schrauben die Ge-
windebolzen mit Muttern ein.
2. Entfernen Sie ggf. die Aus-
brechöffnung des Gehäuses.
3. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
4. Hängen Sie das Innengerät in
die Deckenhalter ein und befes-
tigen Sie das Gerät.
Einspritz-
leitung
Saug-
leitung
RKV 350 RKV 520
RKS 535
1/4“
3/8”
1/2“
1/2“
Beipack -
RKS 552 - Beipack
RKM 620 - Beipack
RKM 720 - Beipack
1
2
