Elektrisches Anschlußschema
4. Führen Sie die beiden
Leitungen durch die Kanten-
schutzringe des feststehenden
Anschlußbleches.
5. Klemmen Sie die Leitungen
gemäß des Anschluß-
schemas an.
6. Verankern Sie die Leitung
in der Zugentlastung und
bauen Sie das Gerät wieder
zusammen.
Zum Anschluß der Leitung gehen
Sie folgendermaßen vor:
1. Demontieren Sie den
Gerätedeckel.
2. Entfernen Sie die sich beim
Anschluß befindliche
Seitenwand.
3. Wählen Sie den Querschnitt
der Anschlußleitung gemäß den
Vorschriften aus.
Anschluß des Außenteils

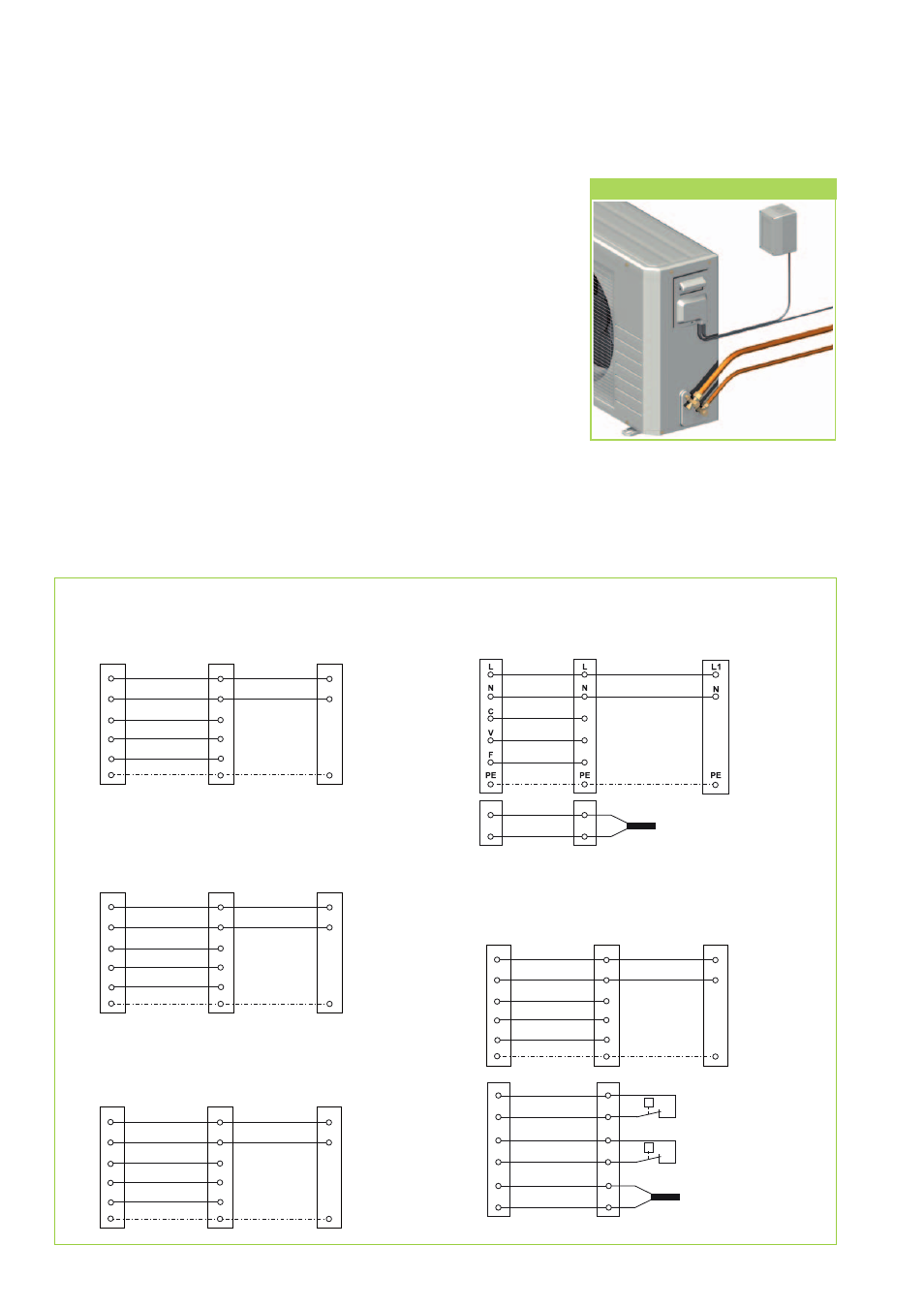

Anschluß RXW 261-681 Anschluß RXD 260-680
Innengerät Außenteil
N N
L L
Neutralleiter
Außenleiter
N
L
Steuerleiter
3 3 Kompressorschütz
230 V~,
50 Hz,
L / N / PE
Netzzuleitung
Schutzleiter PE PE PE
2 2 Umkehrventil
1 1 Ventilatormotor
Steuerleiter
Steuerleiter
Anschluß RXT 350
Innengerät Außenteil
N N
L L
Neutralleiter
Außenleiter
N
L1
Steuerleiter Y 3 Kompressorschütz
230 V~,
50 Hz,
L1 / N / PE
Netzzuleitung
Schutzleiter PE PE PE
O 2 Umkehrventil
W 2 1 Ventilatormotor
Steuerleiter
Steuerleiter
Neutralleiter
Außenleiter
Schutzleiter
Sensor Abtauung Außenteil
im unteren Drittel des Verflüssigers
am Rohrbogen montieren.
230 V~,
50 Hz,
L1 / N / PE
Steuerleiter Kompressorschütz
Umkehrventil Steuerleiter
Steuerleiter Ventilatormotor
3
2
1
O
O
O
O
Innengerät Außenteil Netzzuleitung
Innengerät Außenteil
N N
L L
Neutralleiter
Außenleiter
N
L
Steuerleiter C 3 Kompressorschütz
400 V~,
50 Hz,
L1 / L2 / L3 / N / PE
Netzzuleitung
Schutzleiter PE PE PE
V 2 Umkehrventil
F 1 Ventilatormotor
Steuerleiter
Steuerleiter
Sensor Abtauung Außenteil vom
Innengerät im unteren Drittel
des Verflüssigers am Rohrbogen
montieren.
Druckschalter Niederdruck
im Außenteil
LP
LP
LP
LP
P
O
O
O
O
HP
HP
HP
HP
P Druckschalter Hochdruck
im Außenteil
Anschluß RXD 1200
Anschluß RXT 520-680
Innengerät Außenteil
C N
L R
Neutralleiter
Außenleiter
N
L1
Steuerleiter Y 3 Kompressorschütz
230 V~,
50 Hz,
L1 / N / PE
Netzzuleitung
Schutzleiter PE PE PE
O 2 Umkehrventil
W 2 1 Ventilatormotor
Steuerleiter
Steuerleiter
