Die Geräte werden in einer stabilen
Transportverpackung geliefert.
Überprüfen Sie bitte die Geräte so-
fort bei Anlieferung und vermerken
eventuelle Schäden oder fehlende
Teile auf dem Lieferschein und
informieren Sie den Spediteur und
Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernommen
werden.
Das Außenteil der Kombi-Raum-
klimageräte in Splitausführung
dient im Kühlbetrieb zur Abgabe
der vom Innengerät aus dem zu
kühlenden Raum entnommenen
Wärme an die Außenluft.
Bei Geräten zum Kühlen und
Heizen kann während des Heizbe-
triebes im zu beheizenden Raum
am Innengerät die vom Außenteil
aufgenommene Wärme abgege-
ben werden.
Das Gerät ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor,
Lamellenverflüssiger, Verflüs-
sigerventilator, Umkehrventil
und Drosselorgan.
Kombinierbar ist das Außenteil mit
REMKO Innengeräten entspre-
chender Kühlleistung
(Siehe Tabellen „Kombinationen“).
Die Ansteuerung des Außenteiles
erfolgt über die Regelung des
Innengerätes.
Als Zubehör sind Winter-
regelungen, Bodenkonsolen,
Wandkonsolen und
Kältemittelleitungen erhältlich.
Gerätebeschreibung
Transport und
Verpackung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Außenteil

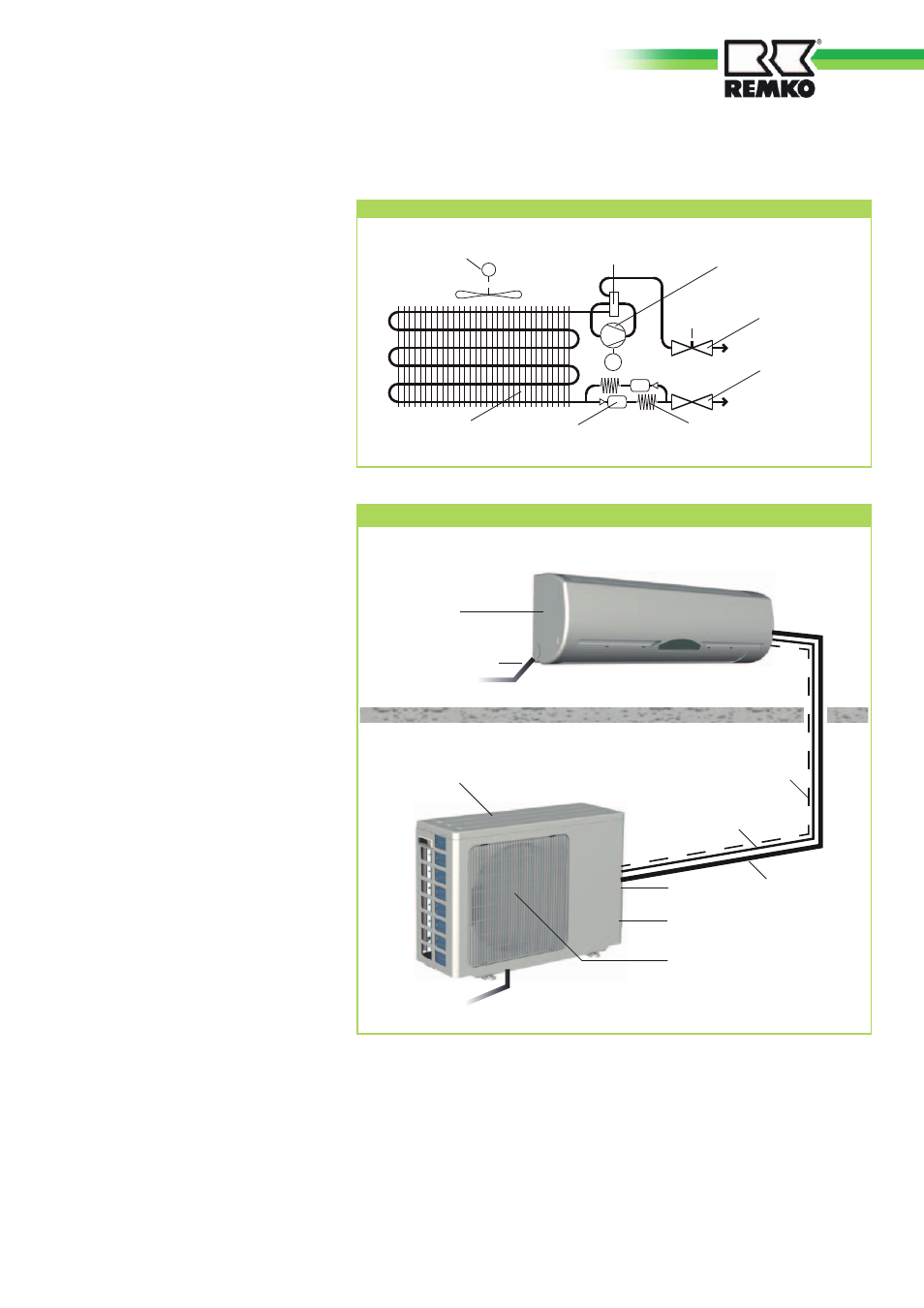

Systemaufbau
Einspritzleitung
Innengerät
Innenbereich
Außenbereich
Absperrventil
Verflüssigerventilator
Kondensatleitung
Saugleitung
Kondensatleitung
Steuerleitung
Netzzuleitung
M
M
Schema Kältekreis
Verflüssigerventilator
Anschlußventil
Saugleitung
Anschlußventil
Einspritzleitung
Kompressor
Drosselorgan Kapillarrohr Filtertrockner Verflüssiger
Umkehrventil
Anschluß
Manometer
