Seite 15

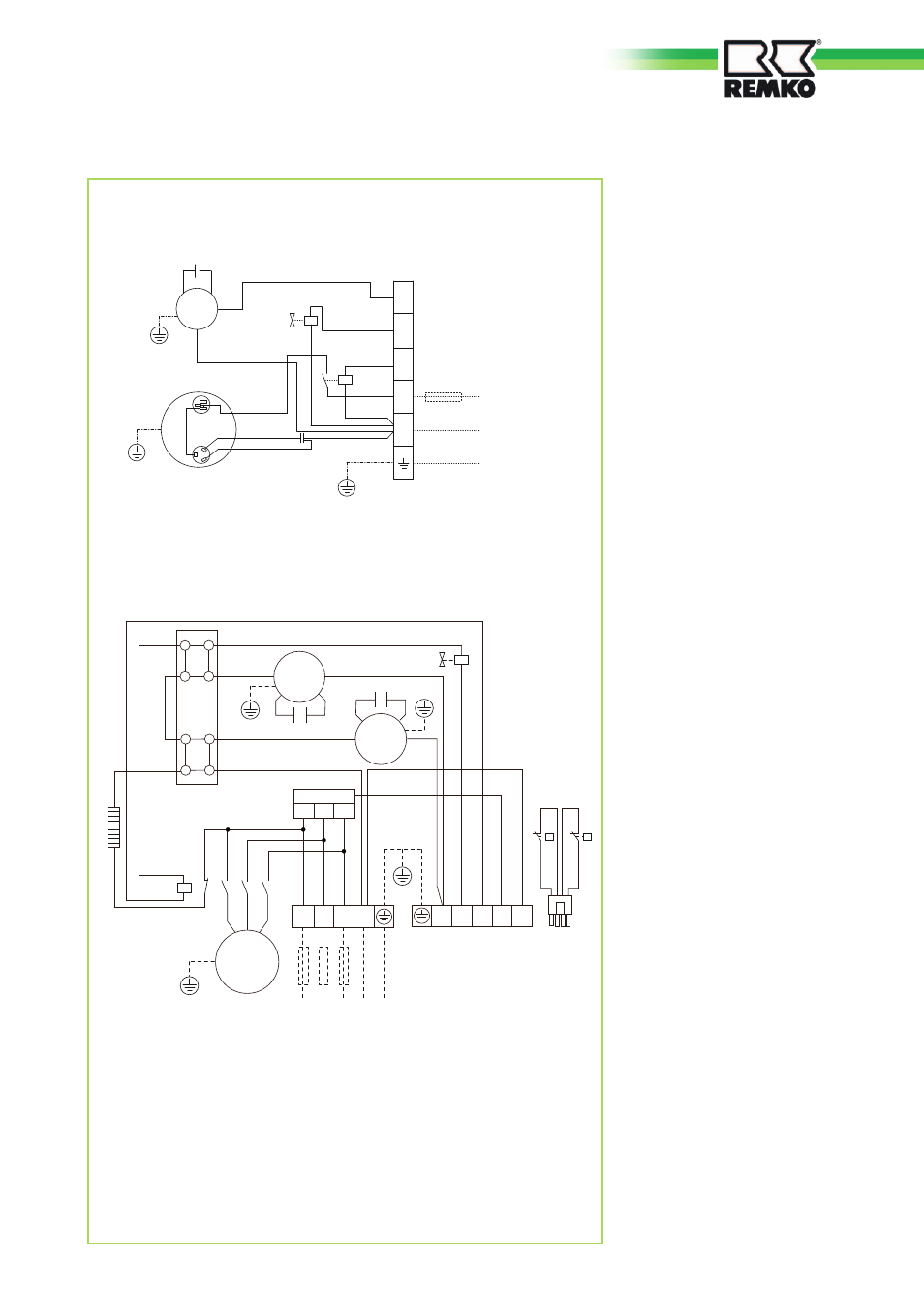

Elektrisches Schaltschema
Nach erfolgreicher Dichtigkeits-
kontrolle ist die Vakuumpumpe
mittels der Manometerstation an
den Ventilanschlüssen des
Außenteiles (siehe Kapitel
„Dichtigkeitskontrolle“)
anzuschließen und ein Vakuum
zu erzeugen.
Vor der ersten Inbetriebnahme
des Gerätes und nach Eingriffen
in den Kältekreislauf müssen die
folgenden Kontrollen durchgeführt
und im Inbetriebnahmeprotokoll
dokumentiert werden:
■
Prüfung aller Kältemittel-
leitungen und -ventile mit
Lecksuchspray oder Seifen-
wasser auf Dichtigkeit und auf
versehentliches Vertauschen
von Saug- und Einspritzleitung,
bei Stillstand des Gerätes.
■
Prüfung der Kältemittel-
leitungen und der Dämmung
auf Beschädigungen.
■
Prüfung der elektrischen
Verbindung zwischen
Innengerät und Außenteil
auf richtige Polarität.
■
Prüfung aller Befestigungen,
Aufhängungen etc. auf
ordnungsgemäßen Halt und
korrektes Niveau.
Vor der
Inbetriebnahme
RXS 261H-681H
Farbkennzeichnung
WH = Weiß
BR
= Braun
BU
= Blau
BK
= Schwarz
RXS 1200H
P<
L1
P>
L2L3 N
F
R
V C L N
S T
L
Kompressorschütz
Kurbelwannenheizung
Klemmblock
Nieder
druckschalter
Hochdruckschalter
Phasenfolgerelais
Netzzuleitung
400V / 3~ /50 Hz
Kompressor
FM1
FM2
L1 L2 L3 N
1
2
3
L
N
Verflüssigerventilator
Kompressor
Kompressor-
schütz
Umkehrventil
Netzzuleitung
230V / 1~ / 50 Hz
Verflüssigerventilator 1
Verflüssigerventilator 2
PE
