Montagematerial

Das Gerät wird mittels 4 bau-
seitig zu stellenden Gewinde-
stangen befestigt.
Um die Installation vollständig
durchführen zu können, werden
entsprechende Dübel, Trapez-
blechaufhänger, Profilstahl, Schel-
len für Medium- und Kondensat-
leitungen (bzw. Verlegekanäle)
und Anschlußstücke für die Kon-
densatleitung benötigt.

Wahl des Installationsortes

Das Gerät ist für eine Montage in
waagerechten Zwischendecken mit
Euroraster– Abmessungen kon-
zipiert. Es ist aber auch in Zwi-
schendecken mit anderen Maßen
einsetzbar.
Berücksichtigen Sie die Montage-
höhe der Geräte.

Mindestfreiräume

Die Mindestfreiräume sind zum
einen für Wartungs– und Repa-
raturarbeiten innerhalb der Zwi-
schendecke und zum anderen für
die optimale Luftverteilung der
Abdeckung vorzusehen.

Ohne Abb.
DKT 65-125: umlaufend 365 mm

Mindestfreiräume

Installation

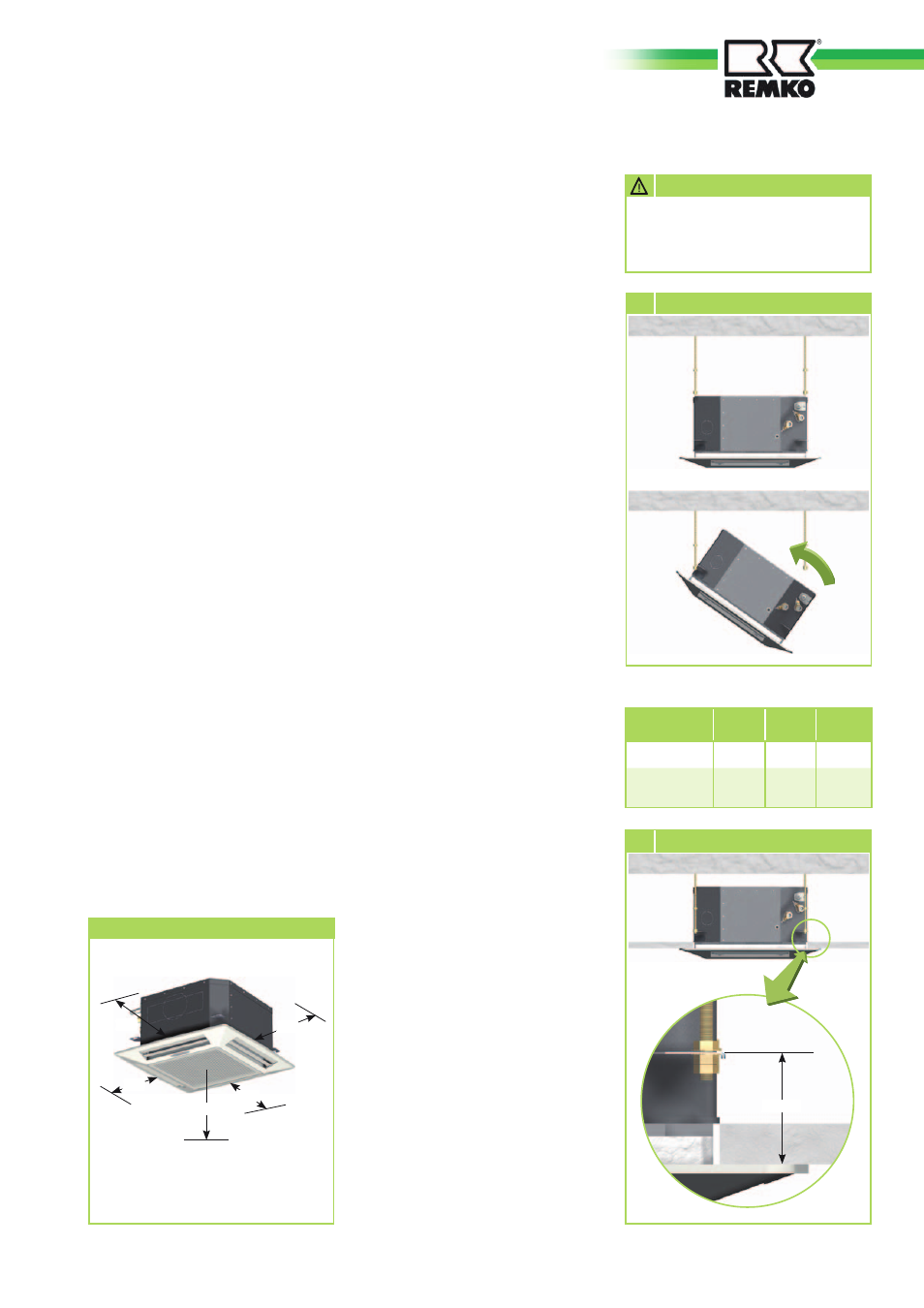

Geräteinstallation

Das Gerät wird an vier Gewin-
destangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.

1. Markieren Sie gemäß den

Abmessungen der eingesetzten
Deckenkassette die Befesti-
gungspunkte der Gewindestan-
gen an statisch zulässigen
Bauwerksteilen und oberhalb
der Zwischendecke.

2. Sollen Zweitraum- und Frisch-

luftanschlüsse eingebaut
werden, sind die erforderlichen
Anschlußstutzen vor der Ge-
rätemontage anzubauen

(Siehe Abschnitt Zweitraum–
und Frischluftanschluß).

3. Setzen Sie das Gerät in die

Gewindestangen ein und brin-
gen Sie die Geräte durch die
untere Mutter in eine waage-
rechte Position (Bild 6).
Nur so ist der Ablauf des Kon-
densatwassers in die Auffang-
wanne gewährleistet.

4. Halten Sie dabei den Abstand

Maß A, wie in der Tabelle
unten angegeben, zwischen
Unterseite der Aufhängung
und Unterseite der Zwischen-
decke ein (Bild7).

5. Schließen Sie, wie im weiteren

beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.

6. Überprüfen Sie nochmals die

waagerechte Ausrichtung des
Gerätes.

7. Ziehen Sie zum Abschluss die

Gegenmutter an und montieren
die Abdeckung.

Maße in mm

300

300

300

300

300

DKT 25-55

Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.

ACHTUNG

6 Gerät einhängen

7 Gerät befestigen

Maß A

Maße

in mm

DKT

25-50

DKT

65

DKT

95-125

Abstand A

85

120

130

Aufhängung

554 x

520

512 x

785

512 x

785

17
