Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei der Anlieferung
und vermerken Sie eventuelle
Schäden oder fehlende Teile auf
dem Lieferschein und informieren
Sie den Spediteur und Ihren
Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Transport und
Verpackung
Kaltwasser-Erzeuger
Systemaufbau
Mediumeintritt
Mediumaustritt
Innenbereich 1
Außenbereich

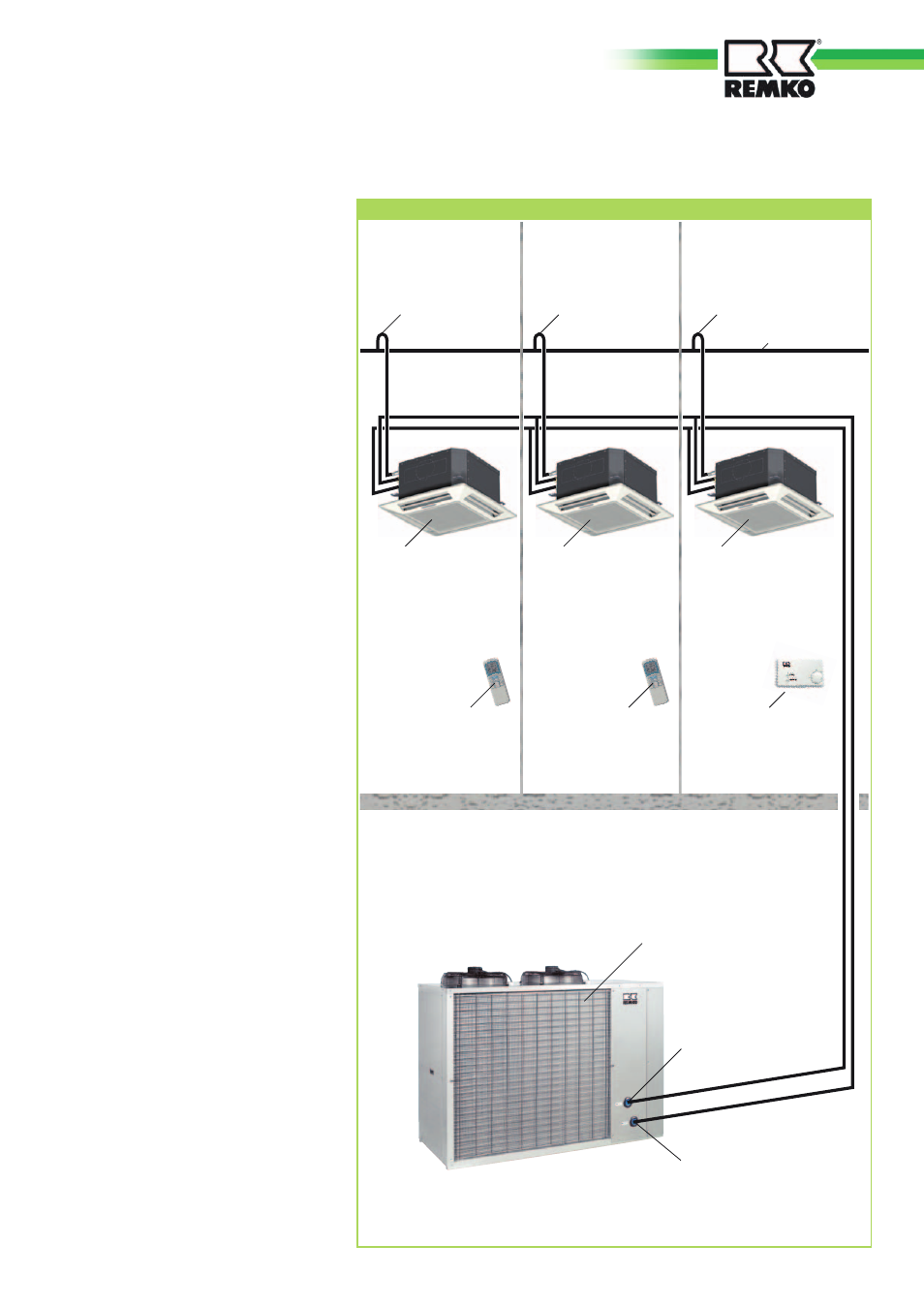

Systemaufbau
Das Gerät ist für ein 2-Leiter-
System konzipiert. Das System
besitzt 2 Mediumrohre (Leiter:
Vor- und Rücklauf) zum Kühlen
mit kaltem Medium oder zum
Heizen mit warmem Medium.
Das kombinierte Kühl-/Heizregister
im Innengerät gibt im Kühlbe-
trieb die Wärme aus der Raumluft
an das Betriebsmedium ab. Eine
Umwälzpumpe transportiert das
erwärmte Medium zu einem Kalt-
wasser-Erzeuger, der dem Medium
die Wärme in einem Verdampfer
entzieht und über einen Kälte-
kreis in einem Verflüssiger an die
Außenluft wieder abgibt. Das ab-
gekühlte Betriebsmedium wird in
dem Mediumkreislauf dem Gerät
erneut zugeführt.
Bei 2-Leiter-Systemen, die zum
Kühlen oder Heizen verwendet
werden, kann die Heizleistung
durch einen Kaltwasser-Erzeuger
mit Wärmepumpenfunktion oder
durch einen Heizkessel erzeugt
und dem Kreislauf zugeführt
werden. Im Heizbetrieb kann
das Innengerät die Wärme des
Betriebsmediums an die Raum-
luft abgeben.
Innenbereich 2 Innenbereich 3
Infrarot-Fernbedienung Infrarot-Fernbedienung Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kaltwasser-
Abnehmer
Kondensatleitung Kondensatleitung Kondensatleitung
Kondensat-Sammelleitung
