■ Die Klemmleiste befindet sich
innerhalb des Gerätes. Nach
Öffnen der Abdeckung ist sie
erreichbar.
Zum Anschluß gehen Sie bitte
folgendermaßen vor:
1. Öffnen Sie die Abdeckung des
Schaltkastens, indem Sie die Be-
festigungsschrauben entfernen
und die Abdeckung abnehmen.
2. Führen Sie die spannungsfreie
Leitung durch die Kanten-
schutzringe in den Schalt-
kasten ein und arretieren Sie die
Leitung in der Zugentlastung.
3. Verbinden Sie dann die Leitung
laut Anschlußschema.
4. Verbinden Sie die elektrischen
Stecker der Abdeckung mit den
entsprechenden Gegenstücken
der Kassette. Eine Verwechs-
lung ist nicht möglich.
5. Montieren Sie alle demontierten
Teile.
Kondensatanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt es
während des Kühlbetriebes
zur Kondensatbildung.
Unterhalb des Registers befin-
det sich eine Auffangwanne mit
serienmäßiger Kondensatpumpe
und Schwimmerschalter. Sollte
der Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■ Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben (max. 800 mm ab
Unterkante Gerät) und dann
mit Gefälle zum Abfluß zu
verlegen.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■ Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muß der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.

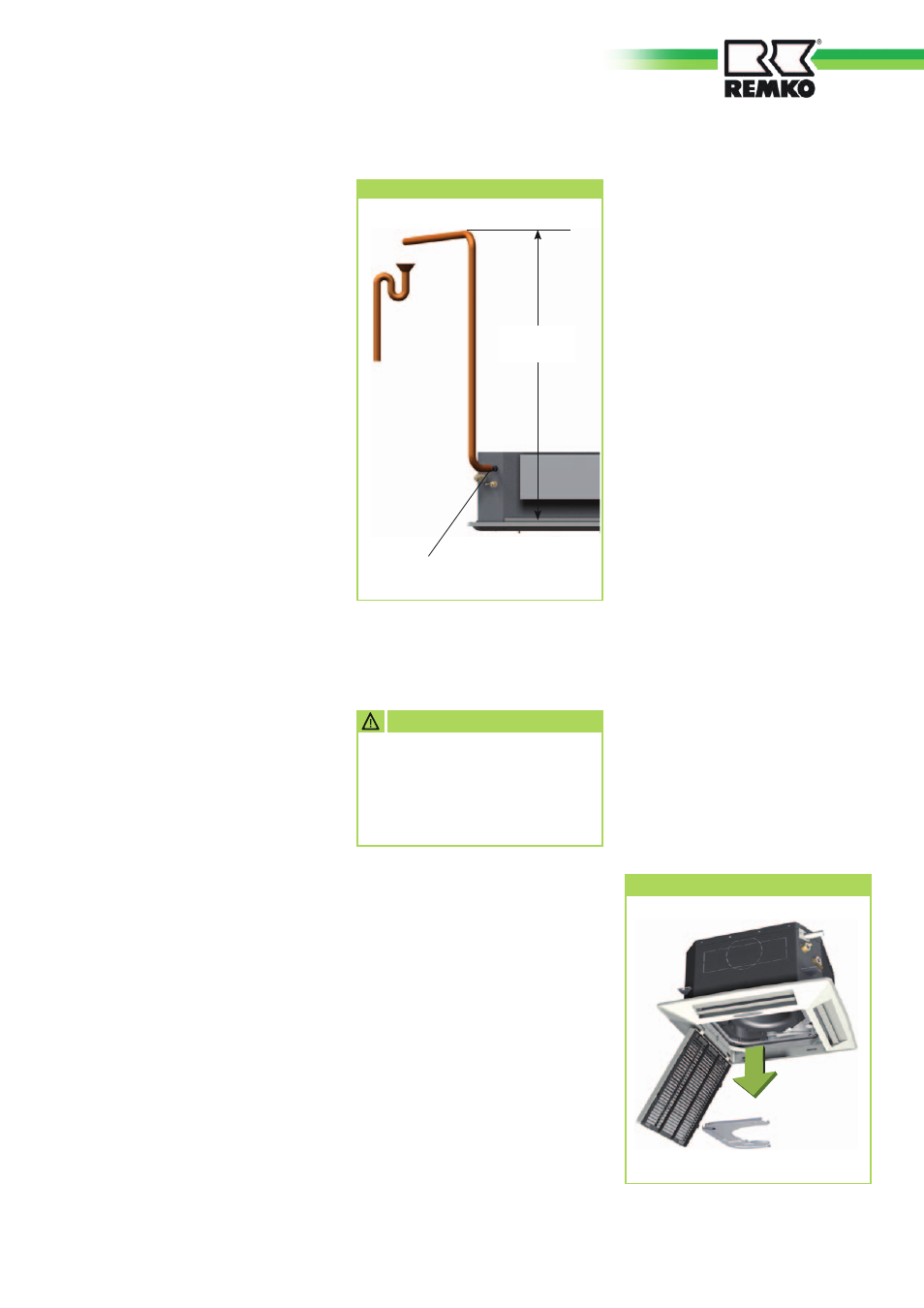

min. 2% Gefälle
Kondensatanschluß
Kondensatanschluß
19 mm außen
Siphon
maximal
800 mm
Elektrischer Anschluß
Sämtliche elektrische Installa-
tionen sind von Fachunterneh-
men auszuführen. Die Mon-
tage der Elektroanschlüsse hat
spannungsfrei zu erfolgen.
ACHTUNG
■ Wir empfehlen, bauseitig einen
Haupt- / Reparaturschalter in
der Nähe des Innengerätes zu
installieren.
■ Die Spannungsversorgung
erfolgt am Innengerät, eine
Steuerleitung zum Kaltwasser-
Erzeuger ist nicht erforderlich.
■ Wird bei dem Gerät eine als
Zubehör erhältliche Kondensat-
pumpe eingesetzt, schaltet ggf.
der Abschaltkontakt der Pumpe
die Spannungsversorgung oder
das Ventil aus.
Elektrischer Anschluß
