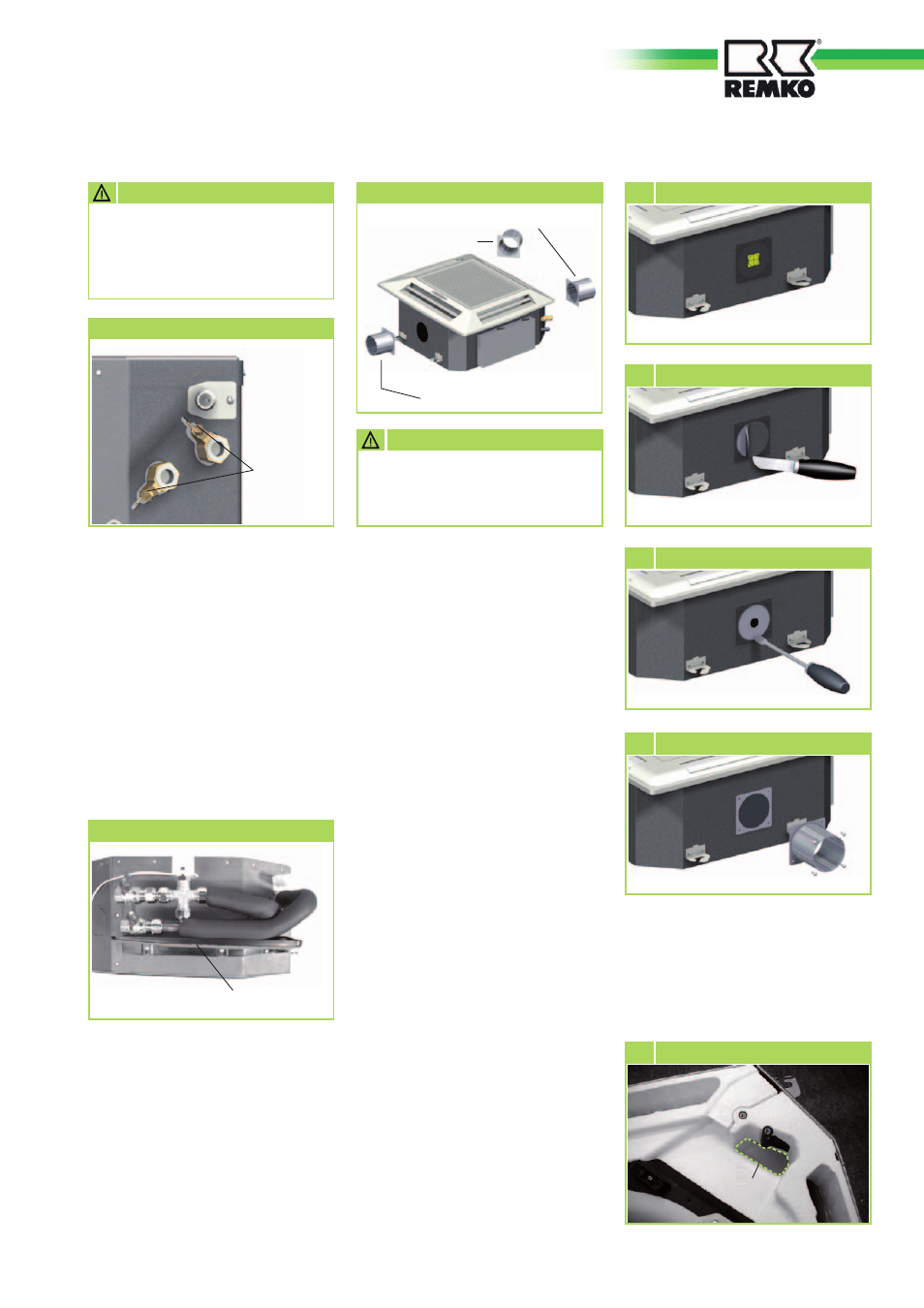

REMKO DKT 25 - Handbuch (Seite 19)

Bei der Verwendung von
glykolhaltigen Medien sind
glykolbeständige Entlüftungs-
ventile erforderlich.
ACHTUNG
Manuelle Entlüftung
Manuelle
Entlüftung
Kondensatwanne
(Serienausstattung)
Im Lieferumpfang befindet sich
eine zusätzliche Kondensatwanne
zur seitlichen Gerätemontage in
der Zwischendecke. Diese wird für
das Auffangen des an einer Ven-
tilbaugruppe oder an bauseitig zu
stellenden Ventilen entstehenden
Kondensats benötigt. Nachträglich
ist die korrekte Funktion zu testen.
Kondensatwanne
Zusätzliche Kondensatwanne
Zweitraum- und
Frischluftanschluß
Das Innengerät ist für die Kühlung
eines zweiten Raumes und unab-
hängig davon, für die Einbringung
von Frischluft vorbereitet.
Es dürfen nur ein Frischluft-
und ein Zweitraumanschluß
verwendet werden!
ACHTUNG
Montageanweisung
Zur Montage des Frischluftan-
schlusses und des Zweitrauman-
schlusses gehen Sie folgender-
maßen vor:
1. Beachten Sie, dass sich direkt
hinter der zu entfernenden
Öffnung die Tauscherlamellen
befinden, und diese auf keinen
Fall beschädigt werden dürfen
(Bild 8)
.
2. Entfernen Sie vorsichtig die
Dämmung hinter der Öffnung
(Bild 9)
.
3. Brechen Sie nun die entspre-
chende Öffnung durch (Bild 10).
4. Halten Sie die Lüftungsrohre so
kurz wie möglich und verlegen
Sie diese mit so wenig
Biegungen wie nötig.
5. Beachten Sie, dass die
Bundkragen, Schrauben,
Flex-/Wickelfalzrohre und
Dämmstoffe bauseitig zu
stellen sind. Die genannten
Teile sind im Fachhandel
erhältlich (Bild 10).
8 Anstanzung entfernen
9 Dämmung entfernen
10 Öffnung durchbrechen
11 Stutzen montieren
Zusätzlich ist bei den Innengerä-
ten DKT 25-55 die im Bild unten
umrandete Polystyrol-Trennwand
der Tropfwanne mit einem Messer
zu entfernen (Bild 12).
Zweitraum- und Frischluftanschluß
Frischluftanschluß
Zweitraumanschluß
Zweitraumanschluß
12 Frischlufteinlaß
Frischlufteinlaß
19
