INT-IORS / INT-ORS
SATEL
3. Beschreibung

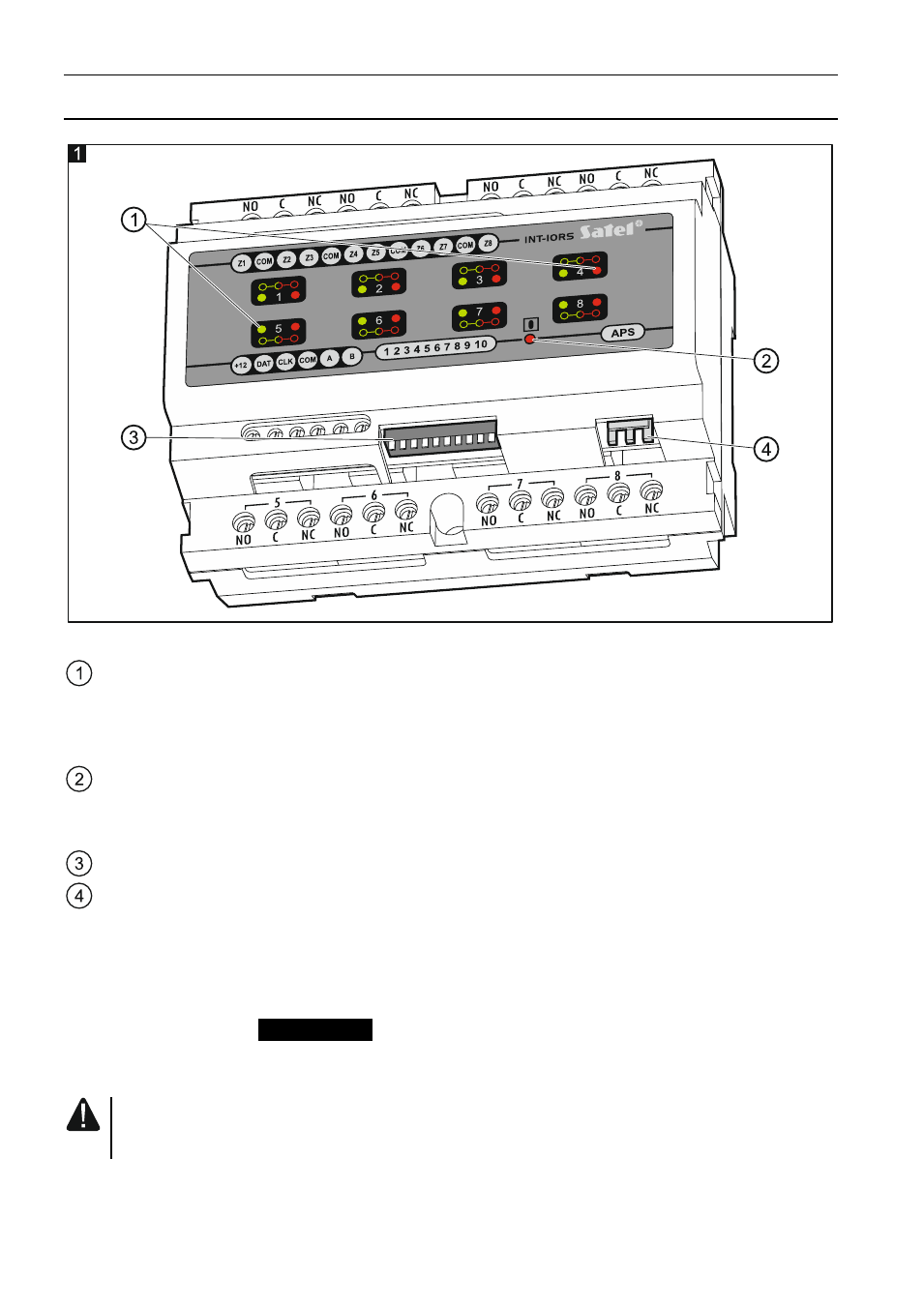

Erläuterung zur Abbildung 1:
LEDs zur Anzeige einzelner Relais (die Ziffer zwischen der grünen und der roten LED ist
die Nummer des Relaisausgangs im Modul):
rote LED leuchtet – Relais ausgeschaltet,
grüne LED leuchtet – Relais eingeschaltet.
Diode zur Anzeige der Kommunikation mit der Alarmzentrale:
leuchtet – keine Kommunikation mit der Alarmzentrale,
blinkt – die Kommunikation mit der Alarmzentrale ist wieder OK.
Gruppe der DIP-Schalter (siehe: DIP-S
CHALTER
).
Anschluss des Netzteiles (z.B. APS-412).
Klemmenbeschreibung:
NO
- Schließer des Relaisausgangs.
C
- gemeinsamer Mittelanschluss des Relaisausgangs.
NC
- Öffner des Relaisausgans.
Z1...Z8 - Meldelinien.
nur INT-IORS
COM
- Masse.
+12
- +12 V DC Stromversorgungseingang / -ausgang.
Wenn an die Schnittstelle auf der Elektronikplatine das Netzteil angeschlossen
ist, dann schließen Sie keine Stromversorgung an die Klemmen an.
DAT
- Daten (Datenbus).
CLK
- Uhr (Datenbus).
A, B
- RS485-Bus.
