2

VERSA Plus

SATEL

















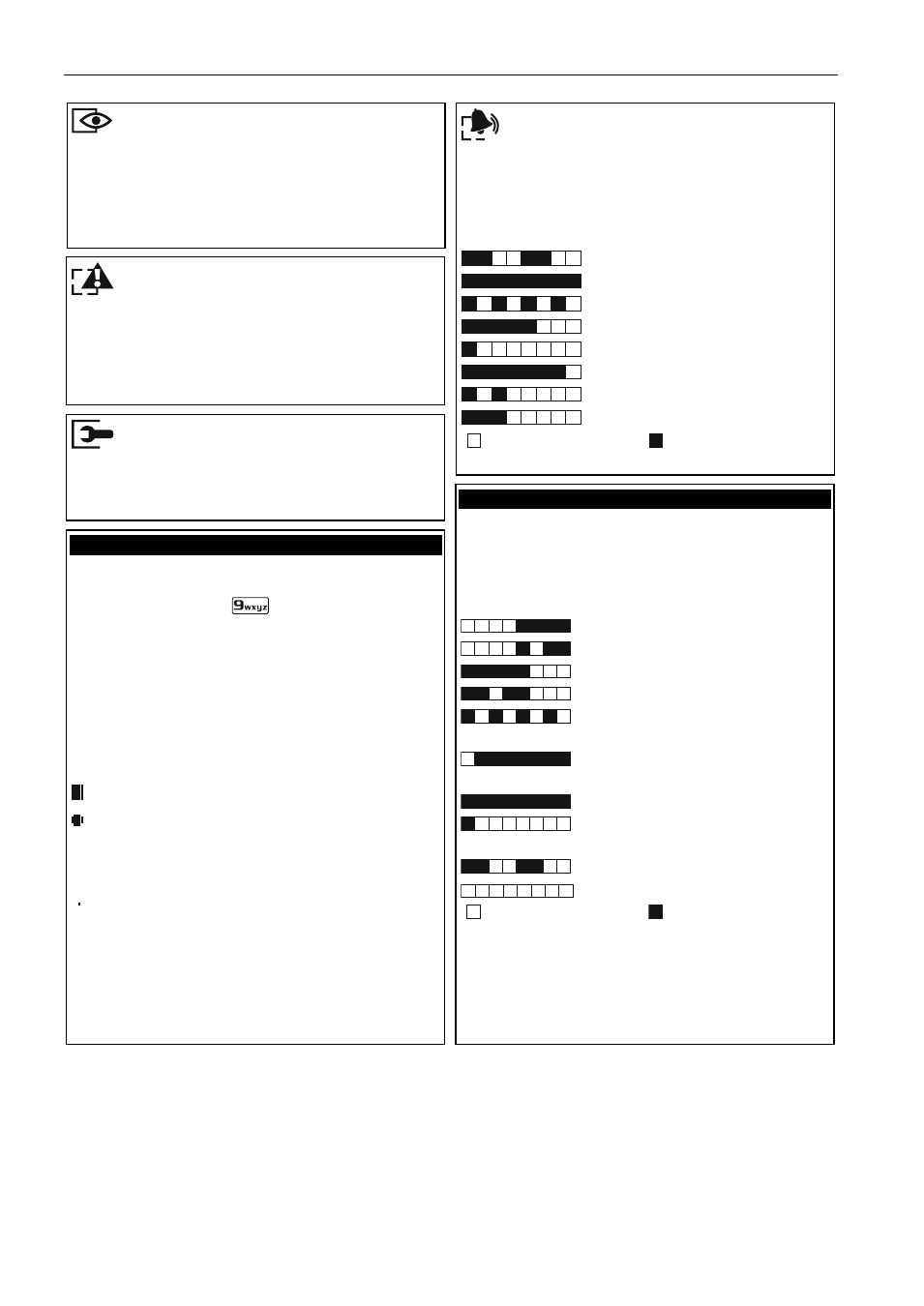

grüne LED – zeigt den Zustand des Bereichs

(jeder Bereich hat eigene LED)

leuchtet – Bereich scharf geschaltet
blinkt – Countdown zum Ausgang aus dem

Bereich

rote LED – meldet einen Alarm oder den

Alarmspeicher im Bereich (jeder Bereich hat
eigene LED)

Die Information wird 2 Sekunden lang angezeigt
und wiederholt:

– Brandalarm,

– Einbruchalarm,
– Warnalarm,
– Sabotagealarm,
– Brandalarm-Speicher,
– Einbruchalarm-Speicher,
– Warnalarm-Speicher,
– Sabotagealarm-Speicher.

( – LED leuchtet nicht; – LED leuchtet)

gelbe LED – blinkt, um die Aufmerksamkeit des

Benutzers zu lenken (z.B. wegen Störung
oder Störungsspeichers) – benutzen Sie die
Funktion 7. S

YSTEMZUSTAND

, um die Ursache

des Blinkens der LED zu prüfen

blaue LED – zeigt den Servicemodus an
euchtet – Servicemenü in diesem Bedienteil
blinkt – Servicemenü im anderen Bedienteil

LCD-Bedienteil

LCD-Display zeigt das Datum und die Uhrzeit
oder Symbole für den Zustand der Meldelinien
an (Halten der Taste

ca. 3 Sekunden lang

schaltet die angezeigten Informationen um):

b – zeitweilige Sperrung,

b [blinkt] – dauerhafte Sperrung,

D – lange Verletzung,

X – keine Verletzungen,

! – hat den Alarm als erste ausgelöst,

– Sabotage (Meldelinie vom Typ 2EOL),

– Verletzung,

s – Sabotagespeicher (Meldelinie Typ 2EOL),

a – Alarmspeicher,

– Normalzustand.

Ein Teil der Symbole ist nicht angezeigt, wenn
das System scharf geschaltet ist.

Der Errichter definiert, welche Informationen auf
dem Display angezeigt werden und bestimmt
die Beleuchtungsart des Displays.

LED-Bedienteil

30 LEDs informieren über den Zustand der
Meldelinien. Die Nummern der LEDs sind mit
den Nummern der Meldelinien gleich.
Die Information ist 2 Sekunden lang angezeigt
und wiederholt:

– zeitweilige Sperrung,
– dauerhafte Sperrung,
– lange Verletzung,
– keine Verletzungen,
– hat den Alarm als erste

ausgelöst,

– Sabotage (Meldelinie vom Typ

2EOL),

– Verletzung,
– Sabotagespeicher (Meldelinie

Typ 2EOL),

– Alarmspeicher,

– Normalzustand.

( – LED leuchtet nicht; – LED leuchtet)
Ein Teil der Symbole ist nicht angezeigt, wenn
das System scharf geschaltet ist.
Die LEDs zeigen zusätzlich den Countdown zum
Eingang und Ausgang (der erste Bereich –
LEDs 1-15; der zweite Bereich – LEDs 16-30).
