Informationen in der Statusanzeige dargestellt
Das Bedienteil mit den Werkseinstellungen zeigt in der Statusanzeige das Datum und die
Uhrzeit. Der Errichter kann die angezeigten Informationen an die Bedürfnisse des Benutzers
anpassen. In der Statusanzeige können Informationen zum Zustand gewählter Bereiche,
Meldelinien oder Ausgänge sowie die durch einzelne Melder gemessene Temperatur,
Datum, Uhrzeit oder ein beliebiger Text angezeigt werden.
Die Icons, die den Status der Bereiche darstellen, wurden im Kapitel „Status der
Bereiche“ beschrieben (S. 8).
Die Icons, die den Status der Meldelinien darstellen, wurden im Kapitel „Status der
Meldelinien“ beschrieben (S. 9).
Die Icons, die den Zustand der Ausgänge darstellen, wurden in folgender Tabelle angezeigt.
Icon Farbe Zustand des Ausgangs
grau ausgeschaltet
rot eingeschaltet
In der Statusanzeige können zusätzliche Meldungen zum Auftritt von bestimmten
Ereignissen angezeigt werden (z.B. Scharf- oder Unscharfschalten, Countdown zur
Verzögerung automatischer Scharfschaltung, Countdown zur Eingangs- und Ausgangszeit,
Alarm usw.).
Über Statusanzeige verfügbare Funktionen
Nach dem Antippen der Statusanzeige wird das Hauptfenster angezeigt.
Der Errichter kann das Bedienteil so konfigurieren, dass nach dem Antippen einer Ecke des
Displays der bestimmten Gruppe zugewiesene Makrobefehle angezeigt werden. Die untere

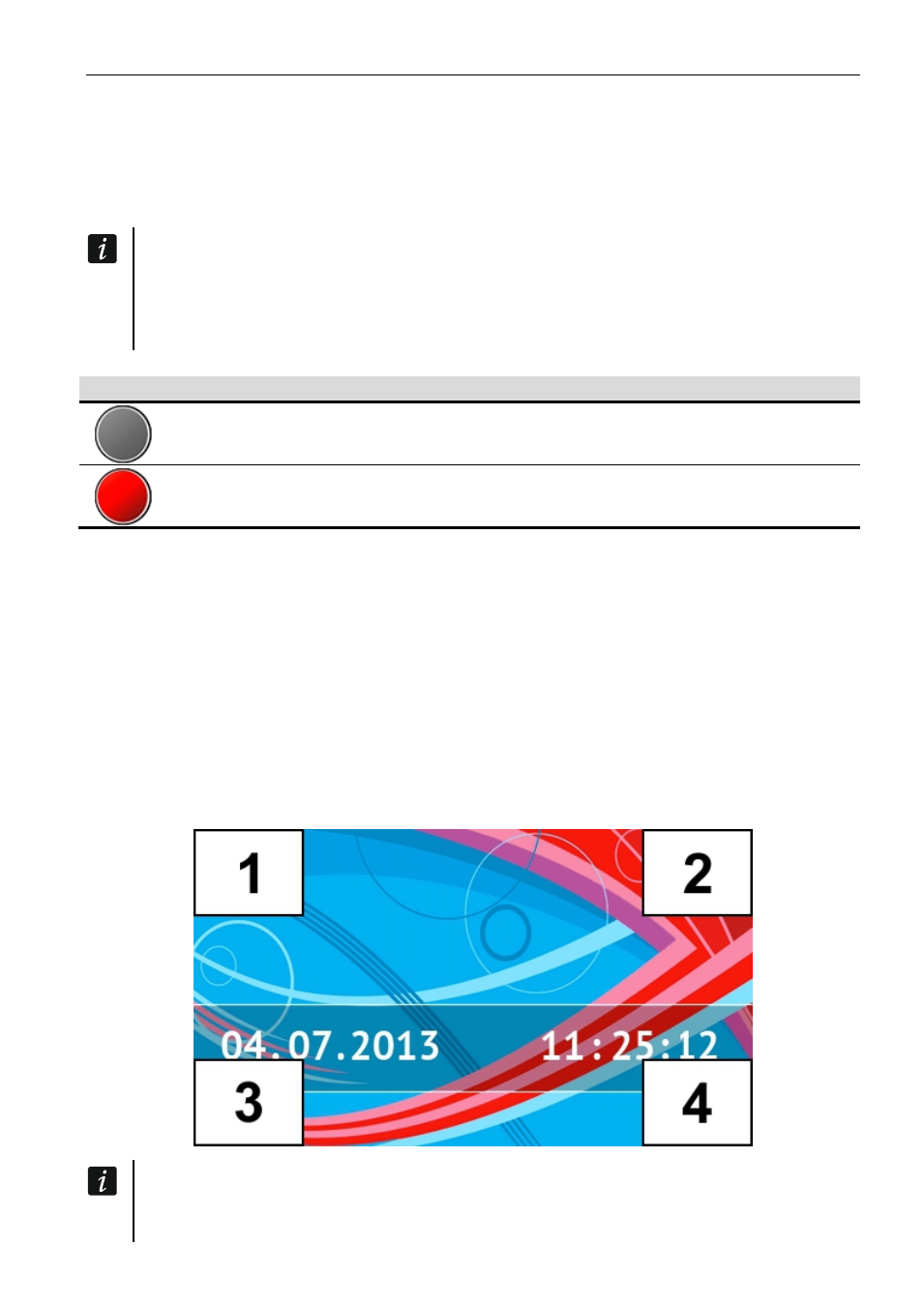

Abbildung zeigt die Stellen auf dem Display an, nach deren Antippen die Makrobefehle
angezeigt werden (die Ziffer entspricht der Nummer der Gruppe von Makrobefehlen). Es
können in den Stellen die Icons für Gruppen von Makrobefehlen angezeigt werden.
Das Antippen der Statusanzeige in beliebiger Stelle und Halten 3 Sekunden lang kann
einen stillen Überfallalarm auslösen. Der Errichter bestimmt, ob die Funktion
eingeschaltet ist.
