SATEL INT-SF 3

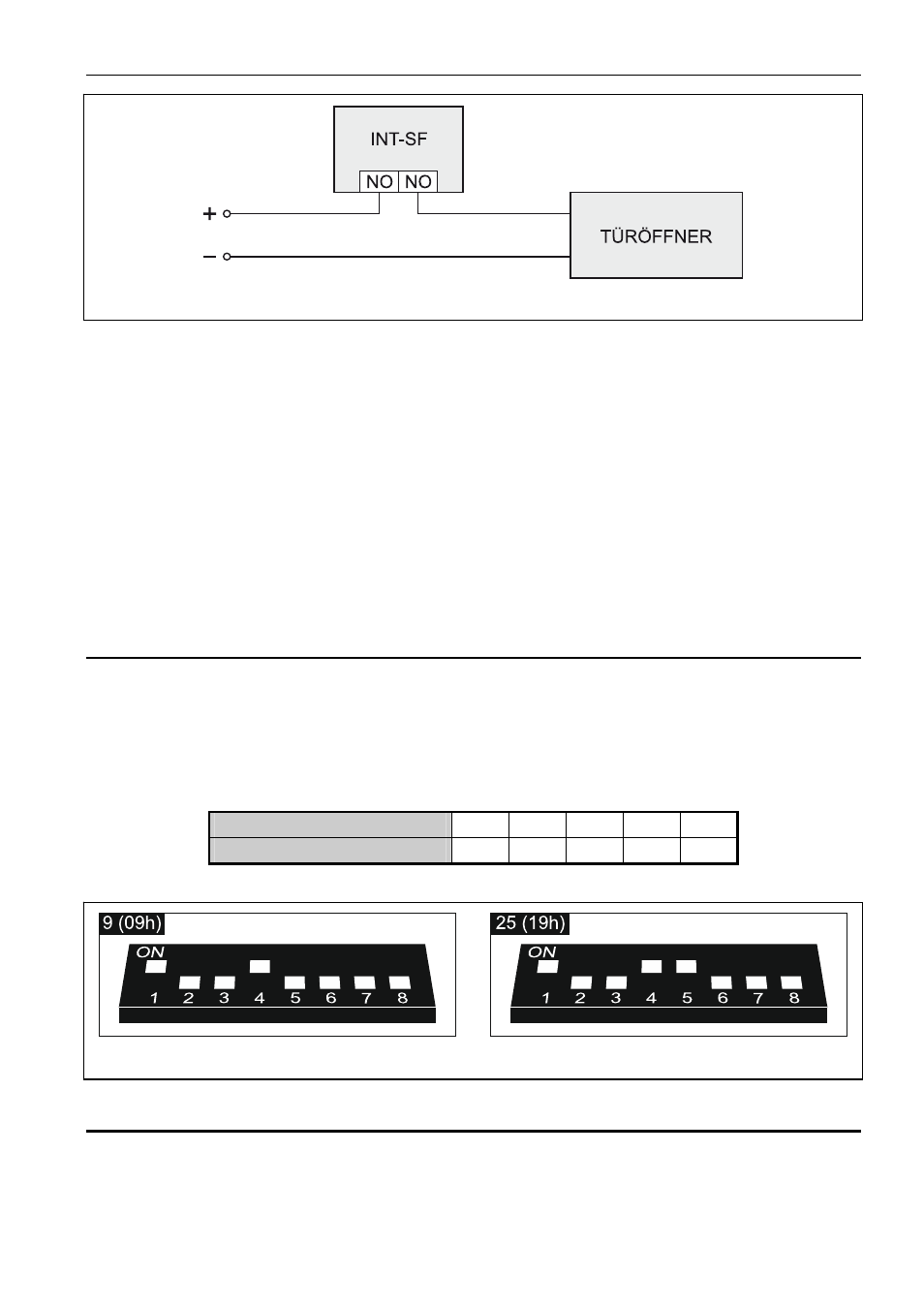

Abb. 3. Anschluss von Leitungen an die Klemmen NO in der Tastatur.
9. An die Klemmen IN und COM schließen Sie die Leitungen des Türsensors an. Soll
der Türzustand nicht kontrolliert werden, dann verbinden Sie die Klemme IN mit
der Klemme COM der Tastatur oder bei der Konfiguration der Tastatur programmieren
Sie für den Parameter M
AX
. T
ÜRÖFFNUNGSZEIT
den Wert 0.
10. Schließen Sie die Stromversorgungsleitungen an die Klemmen 12V und COM. an
Die Tastatur kann direkt von der Alarmzentrale, von einem anderen Erweiterungsmodul
mit Netzteil oder vom Netzteil gespeist werden.
11. Befestigen Sie den Deckel auf den Scharnieren und schließen Sie das Gehäuse.
12. Schalten Sie die Stromversorgung des Alarmsystems ein.
13.
Rufen Sie in der Alarmzentrale die Funktion der Identifikation auf (siehe:
Errichteranleitung für die Alarmzentrale). Die Tastatur wird als „INT-S/SK“ identifiziert.
14. Schrauben Sie das Gehäuse zu.
2.1 Adresseinstellung
Zur Adresseinstellung dienen die DIP-Schalter 1-5. Jedem Schalter ist ein Zahlenwert
zugewiesen. In der Position OFF beträgt der Wert 0. Die Zahlenwerte, die den auf ON
eingestellten Schaltern zugewiesen sind, zeigt die Tabelle 1. Die Gesamtsumme
der Zahlenwerte, die den Schaltern 1-5 zugewiesen sind, ist mit der im Modul eingestellten
Adresse gleich. Die Adresse muss anders sein, als in anderen an den Datenbus
der Alarmzentrale angeschlossenen Modulen.
Nummer des Schalters
1 2 3 4 5
Zahlenwert 1 2 4 8 16
Tabelle 1.
Abb. 4. Beispielsweise Adresseinstellungen der Tastatur.
2.2 Beschreibung der Klemmen
12V - Stromversorgungseingang
CLK - Uhr (Datenbus)
DTA - Daten (Datenbus)
COM - Masse
