Montageöffnung.

Potentiometer zur Einstellung der Empfindlichkeit des PIR-Sensors.

Potentiometer zur Einstellung der Empfindlichkeit des MW-Sensors. Beachten Sie, dass die Mikrowellen

Glas, Gipswände, Türen etc. durchdringen können.

5. Montage

Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen.

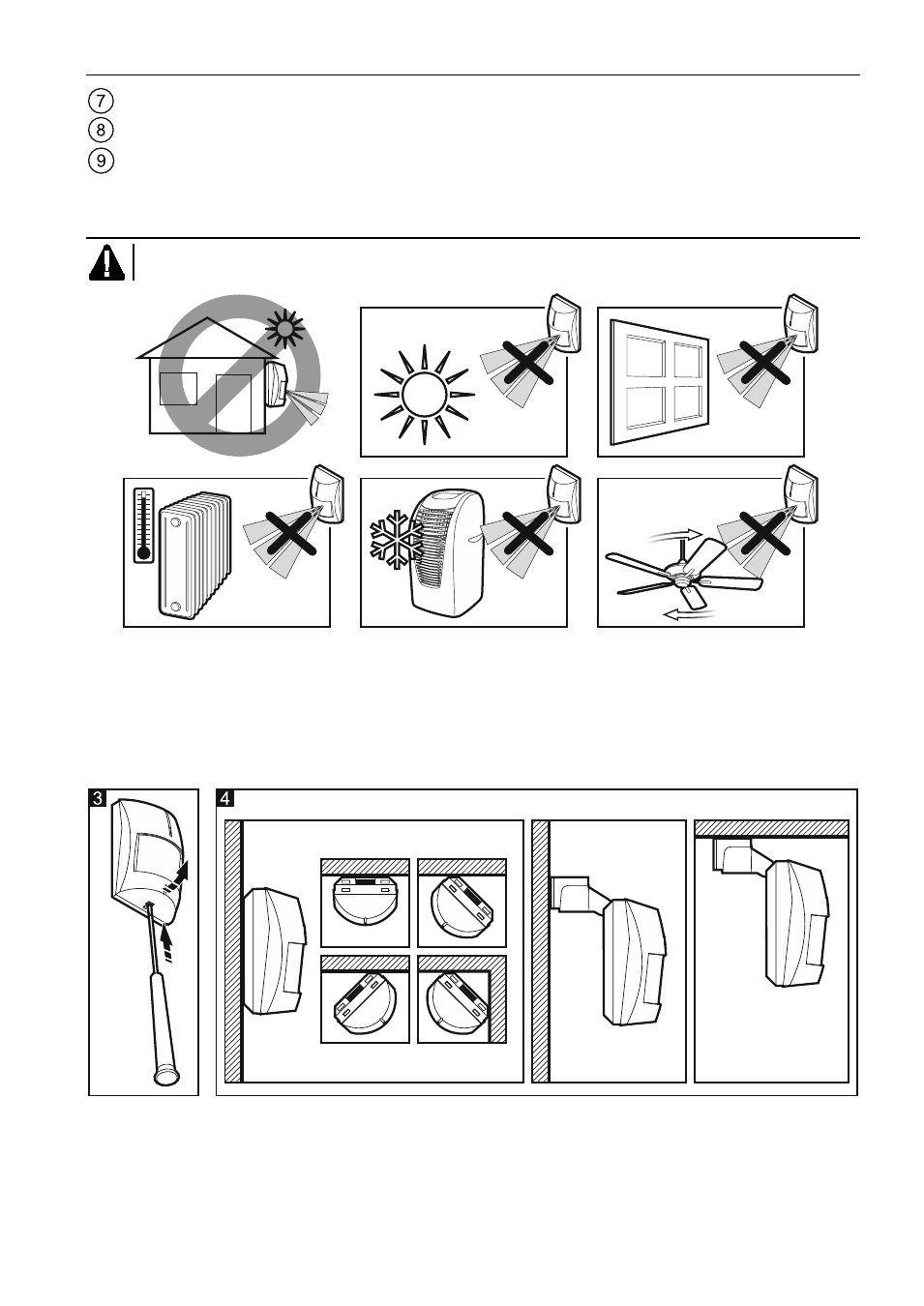

1. Gehäuse des Melders öffnen (Abb. 3).
2. Elektronikplatine herausnehmen.
3. Montageöffnungen für die Schrauben und das Kabel in der Hinterwand des Gehäuses ausführen.
4. Das Kabel durch die Öffnung durchführen.
5. Die Hinterwand des Gehäuses an die Wand oder an die mitgelieferte Halterung befestigen (Abb. 4 und 5).

Der Melder darf nicht an der Halterung montiert werden, wenn die Option der Haustiererkennung
eingeschaltet sein soll.

6. Elektronikplatine montieren.
7. Leitungen an entsprechende Klemmen anschließen.
8. Mit Hilfe des Potentiometers und der Steckbrücken die Betriebsparameter des Melders bestimmen.
9. Gehäuse des Melders schließen.
