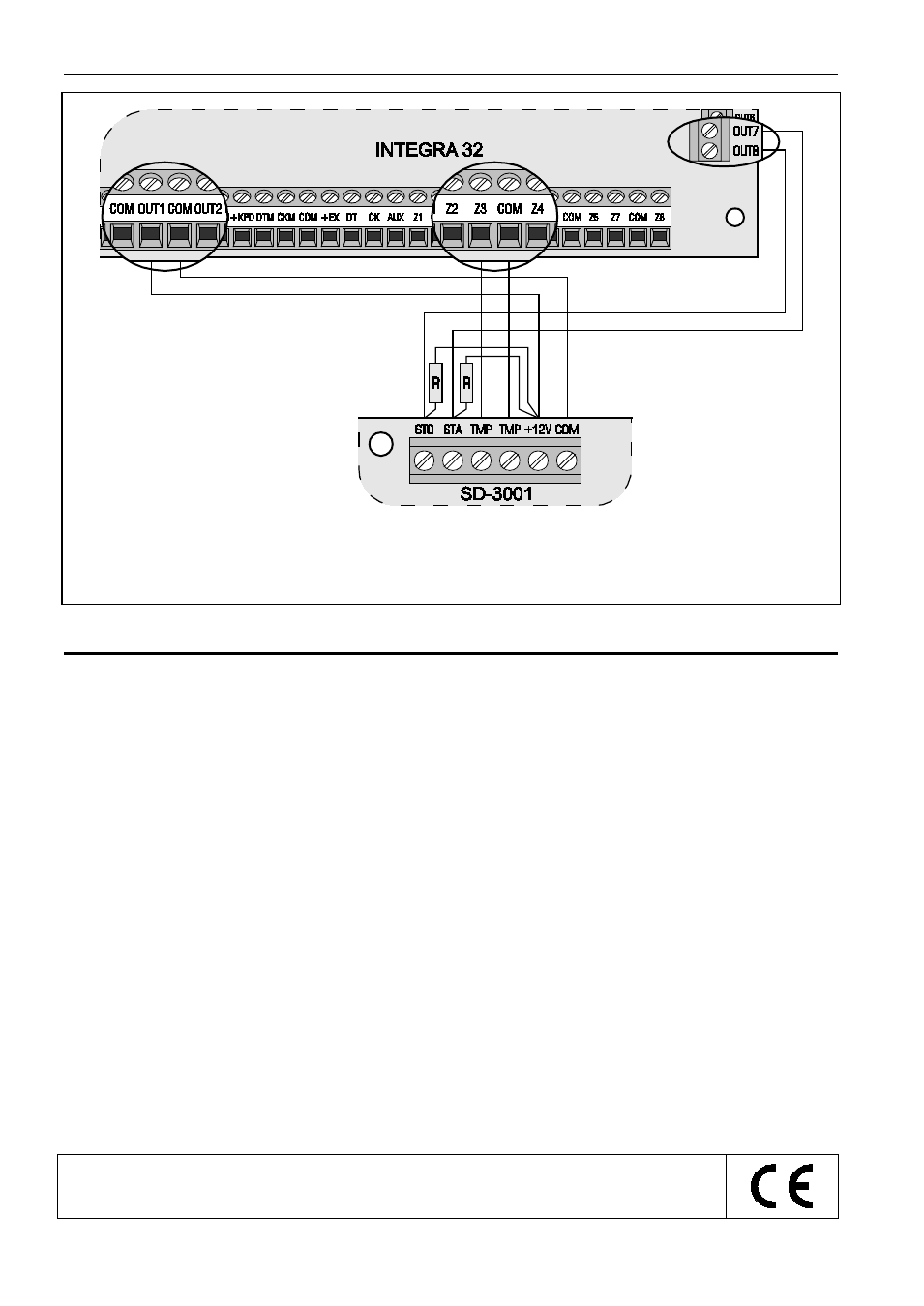

Abb. 3. Anschluss des Signalgebers SD-3001 an die Alarmzentrale. Der Starkstromausgang OUT1 ist
als Stromversorgungsausgang programmiert. Schwachstromausgänge OUT7 und OUT8 steuern die
Signalisierung (OUT7 aktiviert die akustische, und OUT8 – die optische Signalisierung). Der Eingang
Z3 ist als Sabotageeingang Typ NC programmiert. Die Widerstände R haben den Wert 2,2 k
Ω.
7. Technische Daten
Speisespannung ............................................................................................................... 12 V DC ±15%
Ruhestromaufnahme (ohne Akku) ................................................................................................. 35 mA
Max. Stromaufnahme (ohne Akku):
optische Signalisierung .......................................................................................... 35 mA
akustische Signalisierung ......................................................................................... 1,7 A
optische und akustische Signalisierung ................................................................... 1,7 A
Lautstärke (von der Entfernung 1 m) ....................................................................................... bis 120 dB
Umweltklasse nach EN50130-5 ............................................................................................................ III
Betriebstemperaturbereich ................................................................................................... -35...+55 °C
Max. Feuchtigkeit ......................................................................................................................... 93±3%
Abmessungen des Gehäuses ................................................................................... 195 x 300 x 97 mm
Gewicht ......................................................................................................................................... 1,21 kg
