Satel SPLZ-1011 R - Handbuch (Seite 3)

SPLZ-1011 SATEL 3
ML0
ML1
PLA
PLO
TM0
TM1
O+A
normalna polaryzacja wyjścia typu OC w centrali (zwarte do masy, gdy jest aktywne)
pozostałe zworki: ustawienie dowolne
Wyjścia OUT5 i OUT6
zaprogramowane jako
R - rezystor polaryzujący
(dla CA-6 - OUT4 i OUT5)
alarmowe (typu BURGLARY).
wyzwalanie sygn. akustycznej
COM OUT
CA-10 (CA-6)
SAB STA STO
wyzwalanie sygn. optycznej
wyjście sabotażowe
włączyć w obwód
sabotażowy centrali
SPLZ-1011
GND +12V
OUT 5 (4)
OUT 6 (5)
zasilanie
Jedno z wyjść
jako zasilające.
zaprogramowane
SAB
OUT1-OUT4
R
R
odwrócona polaryzacja wyjścia typu OC w centrali (zwarte do masy, gdy jest nieaktywne)
+12V
+12V
COM

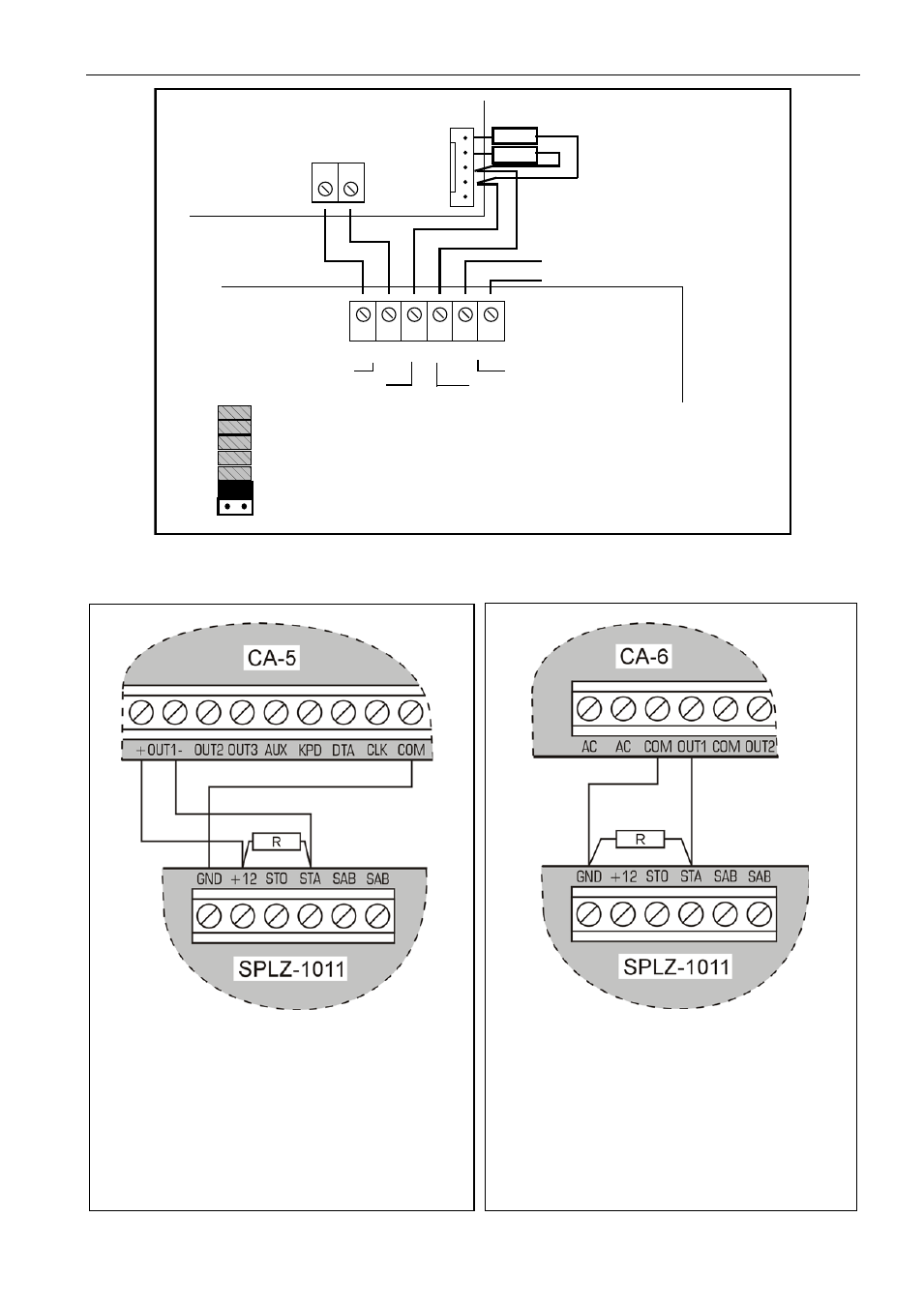

Abb. 2. Anschluss des Signalgebers an die Zentrale CA10 von SATEL unter Verwendung der
Schwachstromausgänge OUT5 und OUT6 oder an CA-6 mit den Ausgängen OUT4 und OUT5.
Abb. 3. Beispiel der Signalisierungsauslösung
vom Ausgang Typ „gemeinsame Einspeisung”
der Zentrale CA-5. Die akustische
Signalisierung wird ausgelöst, wenn die
Spannung am Eingang STA von +12V zu 0V
gewechselt wird. Analog dazu kann man die
Klemme STO für die optische Signalisierung
anschließen.
Abb. 4. Beispiel der Signalisierungsauslösung
vom Ausgang Typ „gemeinsame Einspeisung”
der Zentrale CA-6. Die akustische
Signalisierung wird ausgelöst, wenn die
Spannung am Eingang STA von 0V zu +12V
gewechselt wird. Analog dazu kann man die
Klemme STO für die optische Signalisierung
anschließen.
R=2,2k
R=2,2k
Ein der Ausgänge
OUT1-OUT4 als
Speiseausgang
programmiert
Ausgänge OUT5 u. OUT6 (in
CA6 – OUT4 und OUT5) als
Alarmausgänge
(BULGARY)
programmiert.
R - Widerstand
in den
Sabotagekreis der
Zentrale schalten
Einspeisung
Auslösen der akustischen Sign.
Sabotageausgang
Auslösen der optischen Sign.
Die übrigen Steckbrücken: in beliebiger Position
Normale Polarität des OC Ausgangs in der Zentrale (an die Masse angelegt, wenn aktiv ist)
Umgekehrte Polarität des OC Ausgangs in der Zentrale (an die Masse angelegt, wenn nicht
aktiv ist)
