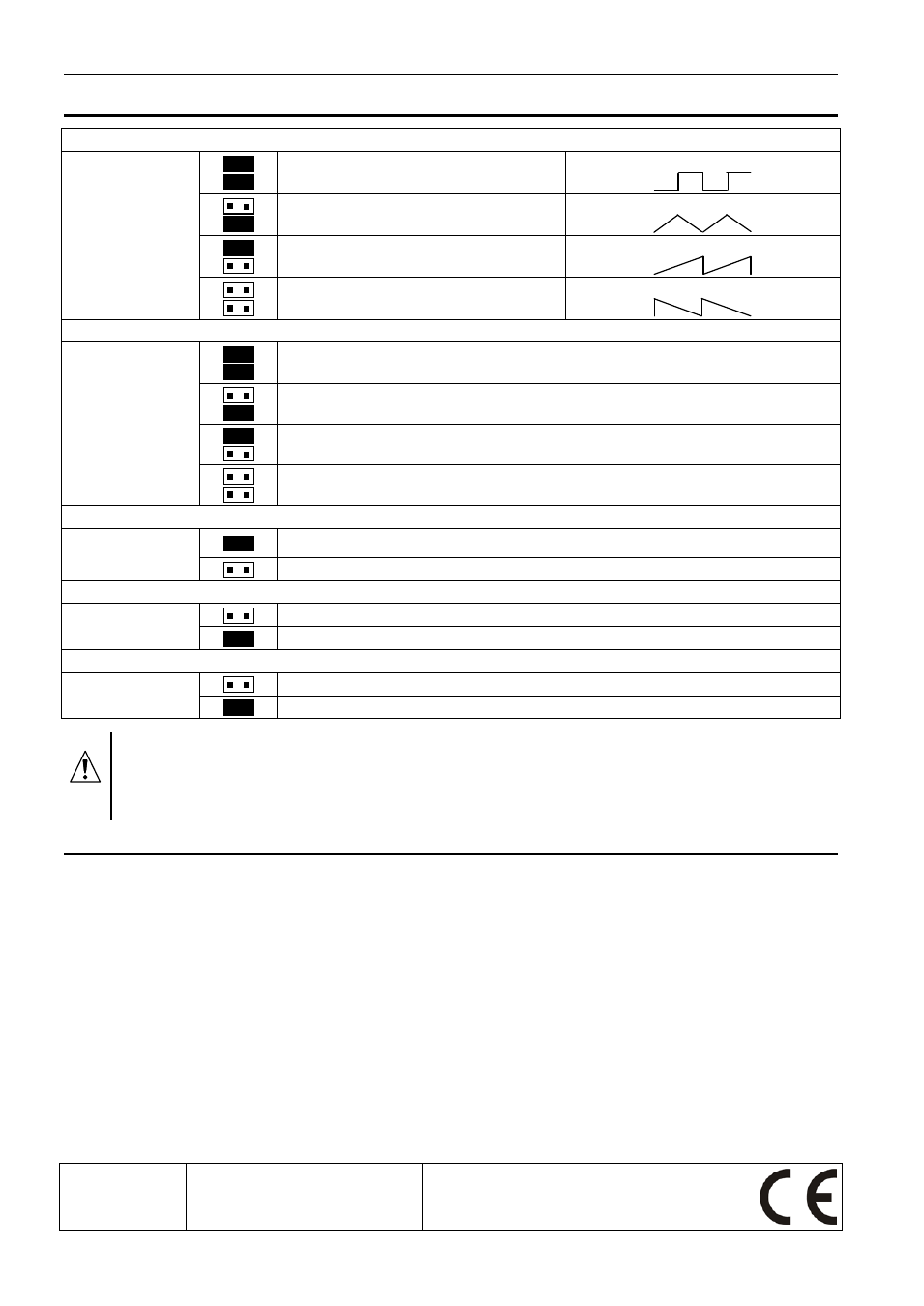

5. Einstellung der Steckbrücken
AUSWAHL DES AKUSTISCHEN SIGNALS
ML0
ML1
Sprungsweise moduliertes
Zwei-Ton-Signal
Stufenlos moduliertes Signal
Stufenlos moduliertes Signal
Stufenlos moduliertes Signal
BEGRENZUNG DER DAUER DES AKUSTISCHEN ALARMS AUF:
TM0
TM1
Ca: 1 Minute
Ca. 5 Minuten
Ca. 10 Minuten
Ca. 15 Minuten
ALARMIERUNGSWEISE NACH ALARMVERLUST
O+A
Nur akustisch
akustisch und optisch
POLARITÄT DES EINGANGS STA (Akustik)
PLA
Alarmiert nach Spannungsänderung von 0V zu 12V
Alarmiert nach Spannungsänderung von +12V zu 0V
POLARITÄT DES EINGANGS STO (Optik)
PLO
Alarmiert nach Spannungsänderung von 0V zu 12V
Alarmiert nach Spannungsänderung von +12V zu 0V
Der Umformer, der die Schaltung des optischen Signalgebers einspeist, erzeugt hohe
Spannungen, die einen elektrischen Schock verursachen können. Aus diesem Grunde sollten
alle Anschlüsse bei abgeschaltetem Akkumulator durchgeführt werden, und die Leitung +12V
ist als letzte anzuschließen.
6. Technische Daten
Speisespannung ............................................................................................................... 12 V DC ±15%
Max. Stromaufnahme:
optische Signalisierung ........................................................................................ 120 mA
akustische Signalisierung ..................................................................................... 300 mA
akustische und optische Signalisierung ............................................................... 400 mA
Ruhestromaufnahme ..................................................................................................................... 50 mA
Eingebauter Blei-Gel-Akkumulator ........................................................................................... 6V/1,3 Ah
Sicherung des eingebauten Akkumulators ................................................................ Sicherung T 3,15 A
Lautstärke (von der Entfernung 1 m) .................................................................................. bis zu 120 dB
Umweltklasse nach EN50130-5 ............................................................................................................ III
Betriebstemperaturbereich .................................................................................................. -35...+55 °C
Max. Feuchtigkeit ......................................................................................................................... 93±3%
Abmessungen des Gehäuses .................................................................................. 298 x 197 x 90 mm
Gewicht ........................................................................................................................................... 1,6 kg
